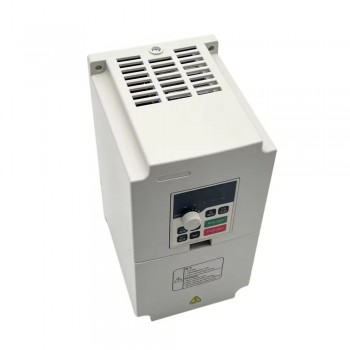

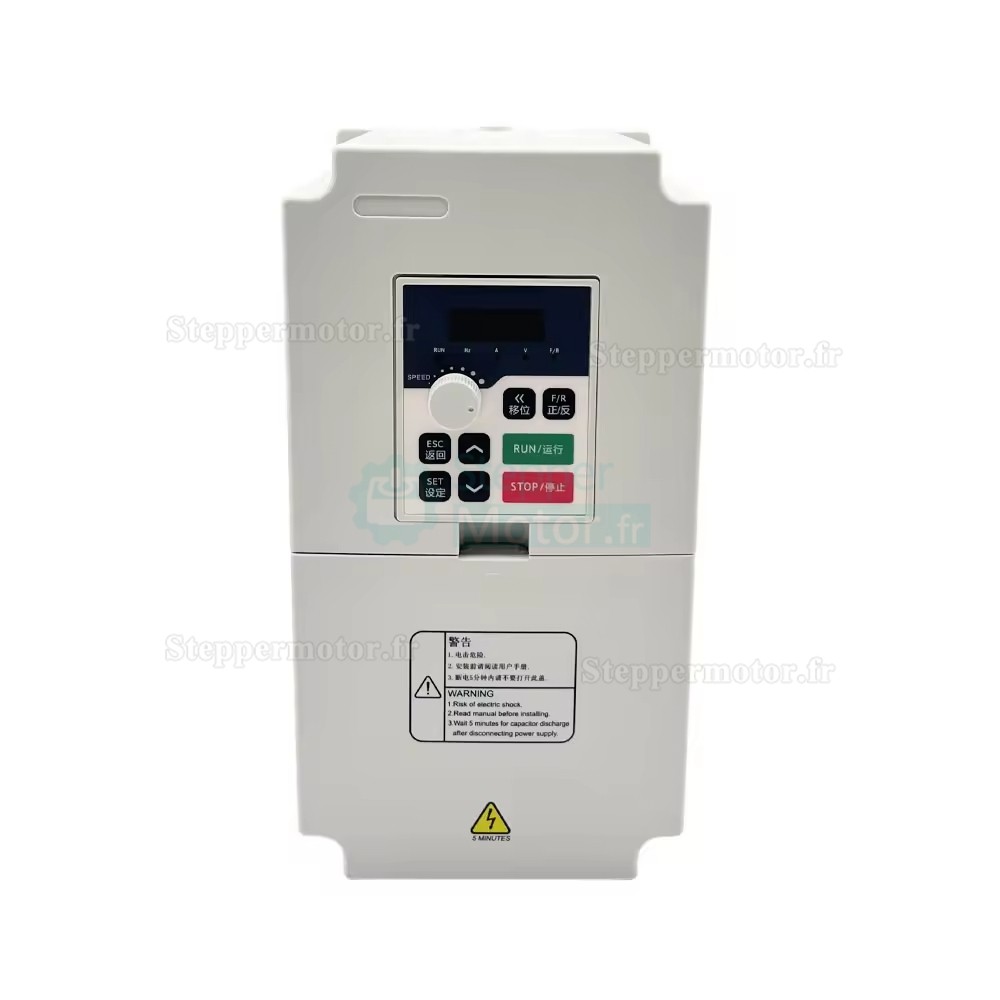

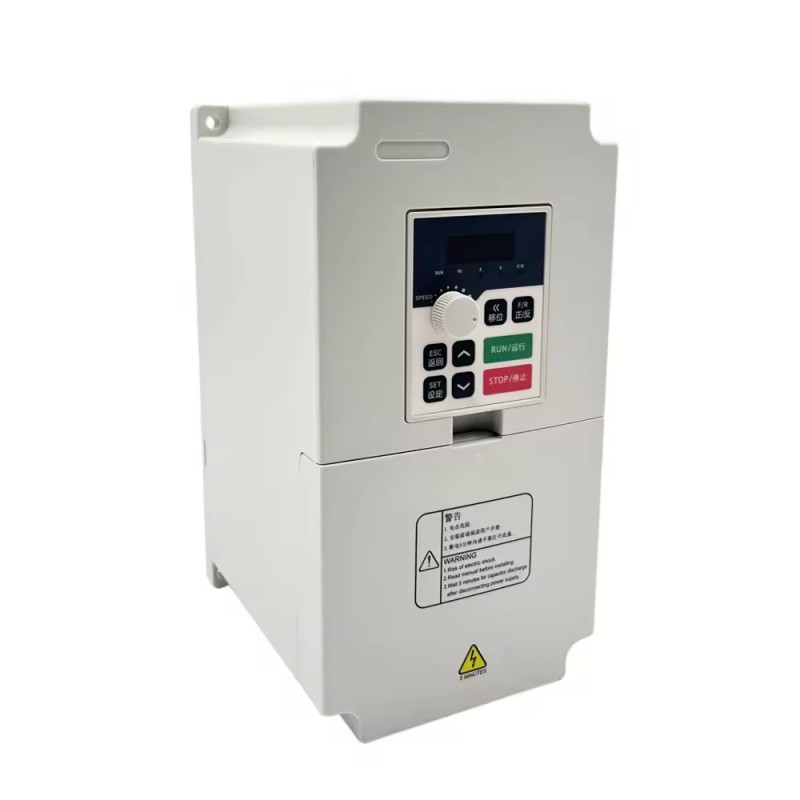

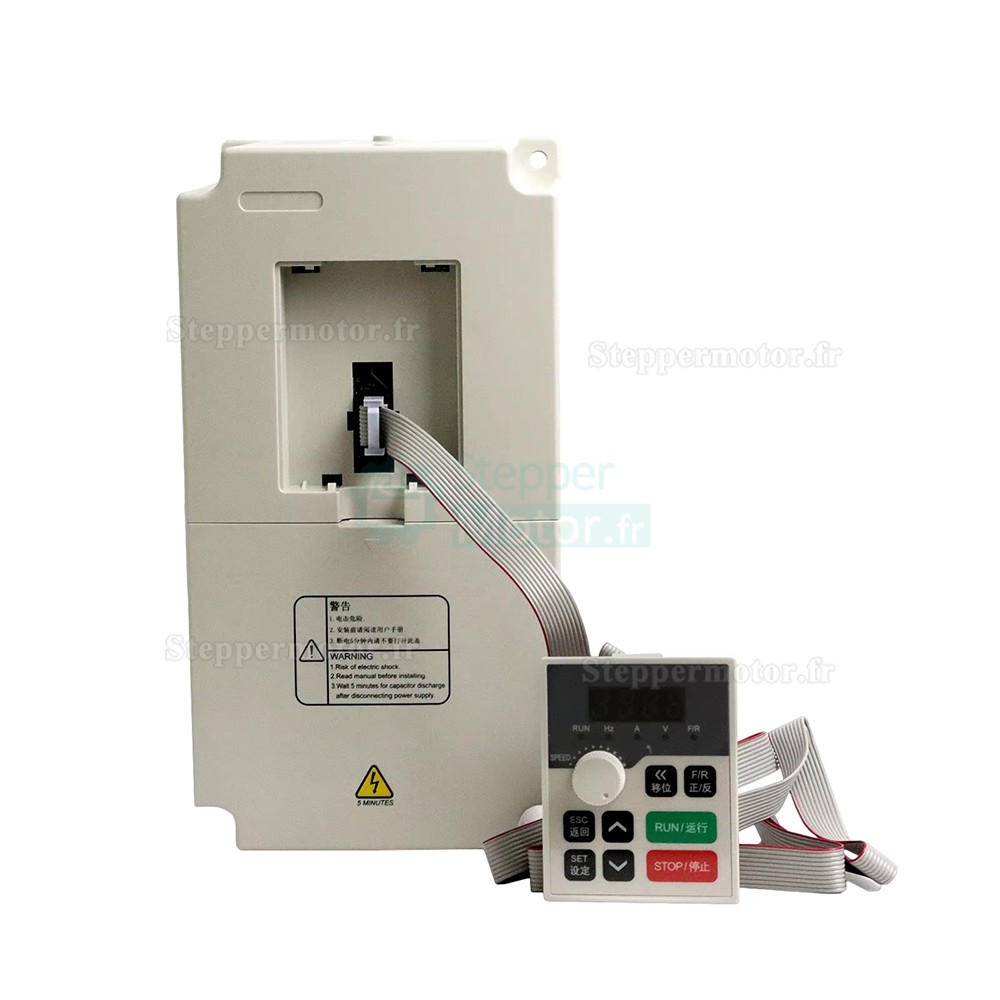

Variateur de fréquence 5,5 kW pour moteur de broche CNC H100-5.5S2/T4 220 V/380 V

Variateur de fréquence 5,5 kW pour moteur de broche CNC H100-5.5S2/T4 220 V/380 V

Paramètres :
Référence modèle : H100-5.5S2-B1 / H100-5.5T4-B1
Type : Onduleur DC/AC
Type d'entrée : Monophasé 220V / Triphasé 380V
Fréquence de sortie : 0,1 - 1000 Hz
Puissance : 5,5 kW
Tension de sortie : Monophasé 220V / Triphasé 380V
Courant de sortie : 25A (220V) / 12,5A (380V)
Poids : 4 kg

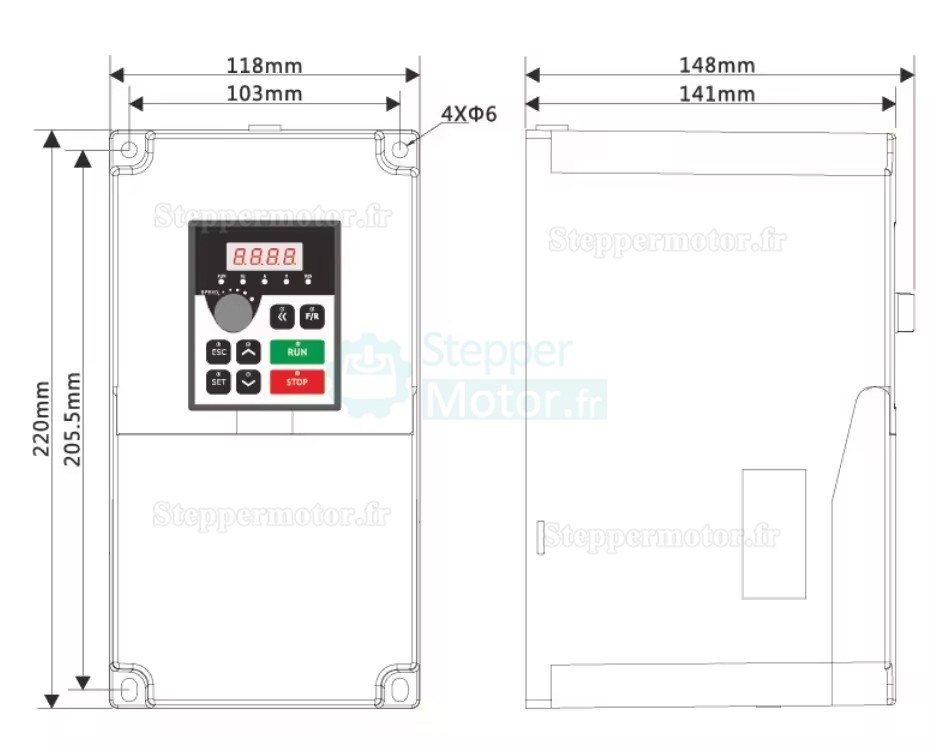

Dimensions (L x l x H) : 118 x 220 x 141,5 mm
Nom du projet : Série H100
Méthode de commande : V/F

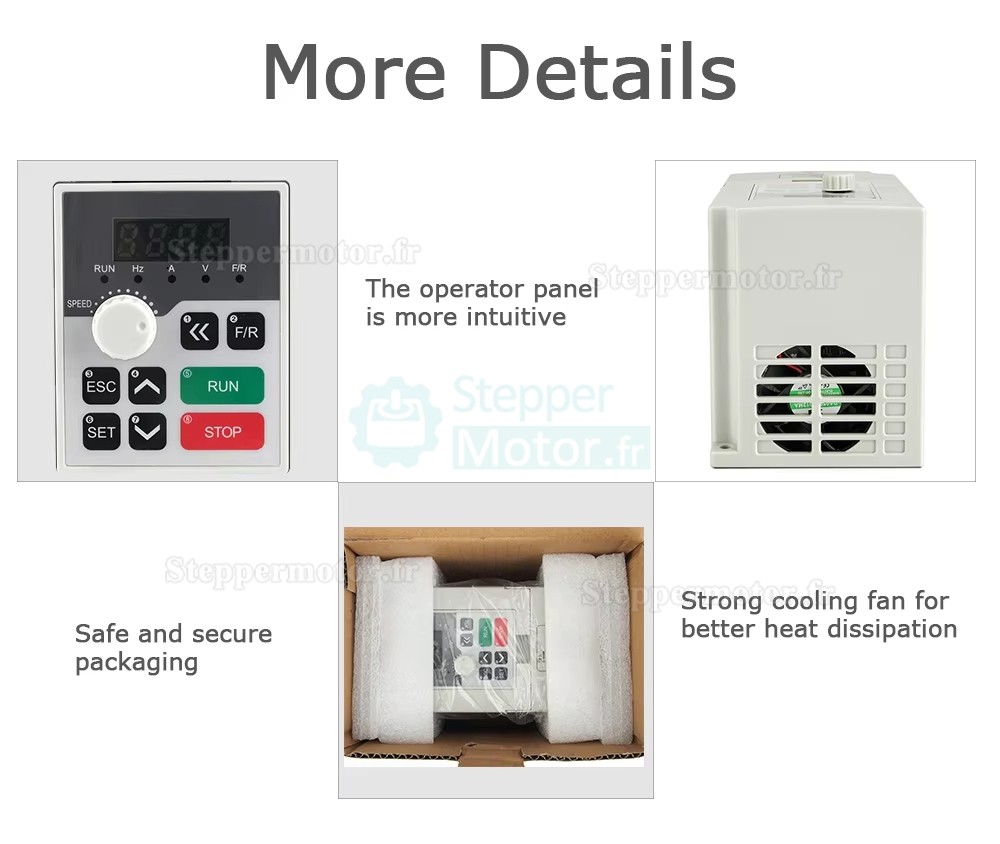

Affichage à quatre digits et témoins lumineux : Affiche la fréquence, le courant, la vitesse de rotation, la tension, le compteur, la température, l'état de marche avant/arrière et les défauts.
Commande par communication : RS-485
Température de fonctionnement : -10 à 40 °C
Humidité : 0–95 % HR (sans condensation)
Vibration : Inférieure à 0,5 G

Réglage du taux de fréquence :
Plage : 0,1 - 1000,0 Hz
Précision : Numérique : 0,1 % (-10 à 40 °C) ; Analogique : 0,1 % (25 ± 10 °C)
Résolution du réglage : Numérique : 0,1 Hz ; Analogique : 1 % de la fréquence de fonctionnement maximale
Résolution de sortie : 0,1 Hz
Méthode de réglage par opérateur : Réglage direct à l'aide des touches ←▲▼
Méthode de réglage analogique : Tension externe : 0~5V, 0~10V, 4~20mA, 0~20mA
Autres caractéristiques : Les trois fréquences de saut — limite inférieure de fréquence, fréquence de démarrage et fréquence d'arrêt — peuvent être réglées indépendamment.

Commandes générales :
Commande d'accélération et de décélération : 4 segments de temps d'accélération/décélération (0,1 à 6500 secondes) sélectionnables.
Mode de commande du moteur : V/F
Commande de couple : Le boost de couple est réglable, jusqu'à un maximum de 10,0 % ; le couple de démarrage peut atteindre 150 % à 1,0 Hz.

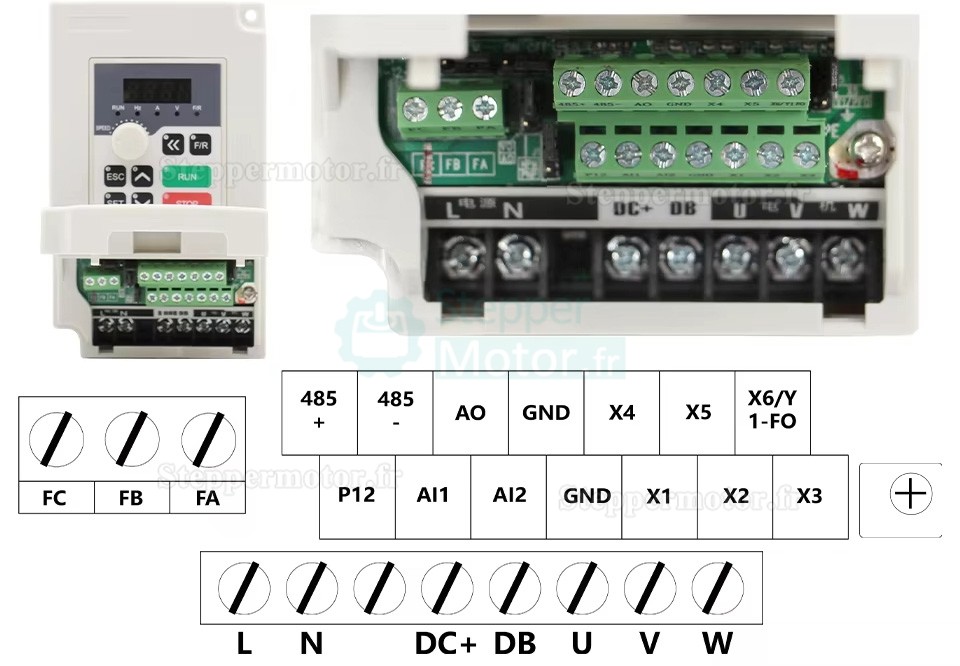

Bornes d'entrée multifonctions :
6 entrées programmables pour la mise en œuvre d'une commande à 16 vitesses, de l'exécution de programme et de la commutation des 4 segments d'accélération/décélération.
Fonctions UP, DOWN, compteur, arrêt d'urgence externe et autres caractéristiques.
Bornes de sortie multifonctions : Le canal 1 est une sortie programmable ; il fournit des indications et alarmes pour l'état de fonctionnement, la vitesse zéro, le compteur, les défauts externes, l'exécution de programme, etc.

Autres caractéristiques :
Régulation automatique de tension (AVR), arrêt par décélération ou arrêt libre, freinage DC, réinitialisation et redémarrage automatiques, suivi de fréquence,
Commande par programme PLC, commande de mouvement d'aller-retour, commande de rapport d'étirage, fonctionnement automatique d'économie d'énergie, et fréquence de porteuse réglable (jusqu'à 20 kHz), entre autres.

Protections :
Protection contre les surcharges : Protection du moteur par relais électronique (couple constant 150%/1 minute, type ventilateur 120%/1 minute).
Protection par FUSE : Arrêt du moteur.
Arrêt instantané et redémarrage : Après un arrêt momentané, redémarrage possible par suivi de fréquence.
Prévention du blocage : Prévention du blocage pendant l'accélération et la décélération.
Court-circuit à la sortie : Protection par circuit électronique.
Autres caractéristiques : Protection contre la surchauffe du dissipateur thermique, limitation de la rotation inverse, démarrage direct immédiat après mise sous tension, réinitialisation des défauts, verrouillage des paramètres, etc.
