Glissière à vis à billes manuelle entièrement étanche QMF90, Module de guidage linéaire CNC pour platine de translation linéaire

Glissière à vis à billes manuelle entièrement étanche QMF90, Module de guidage linéaire CNC pour platine de translation linéaire

Caractéristiques :

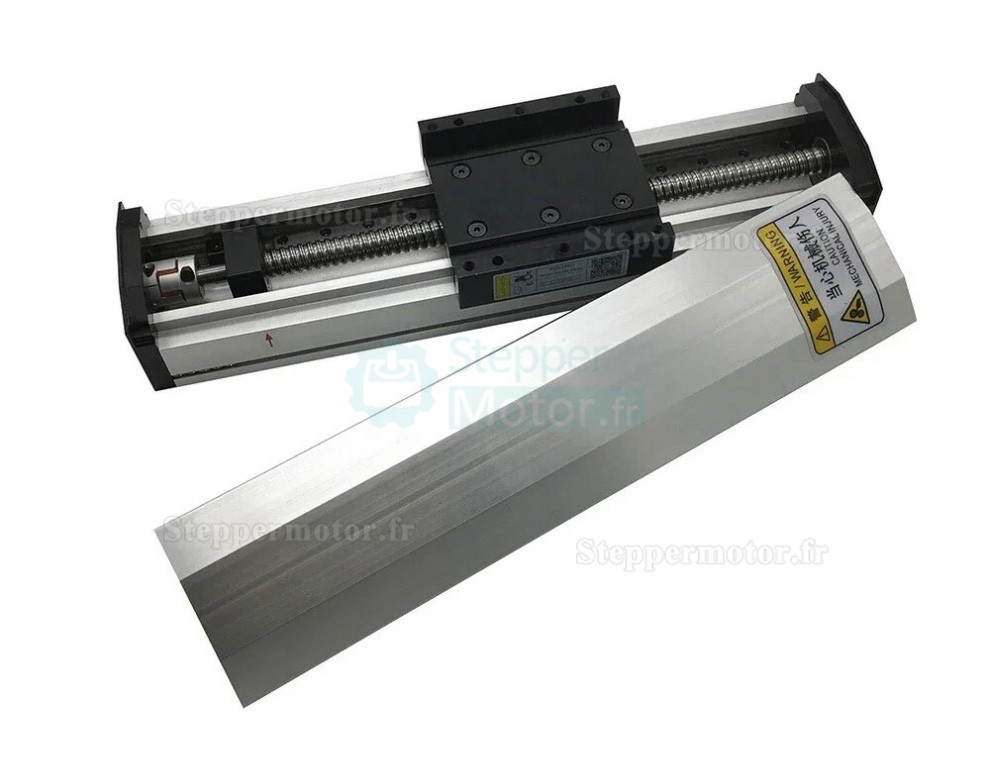

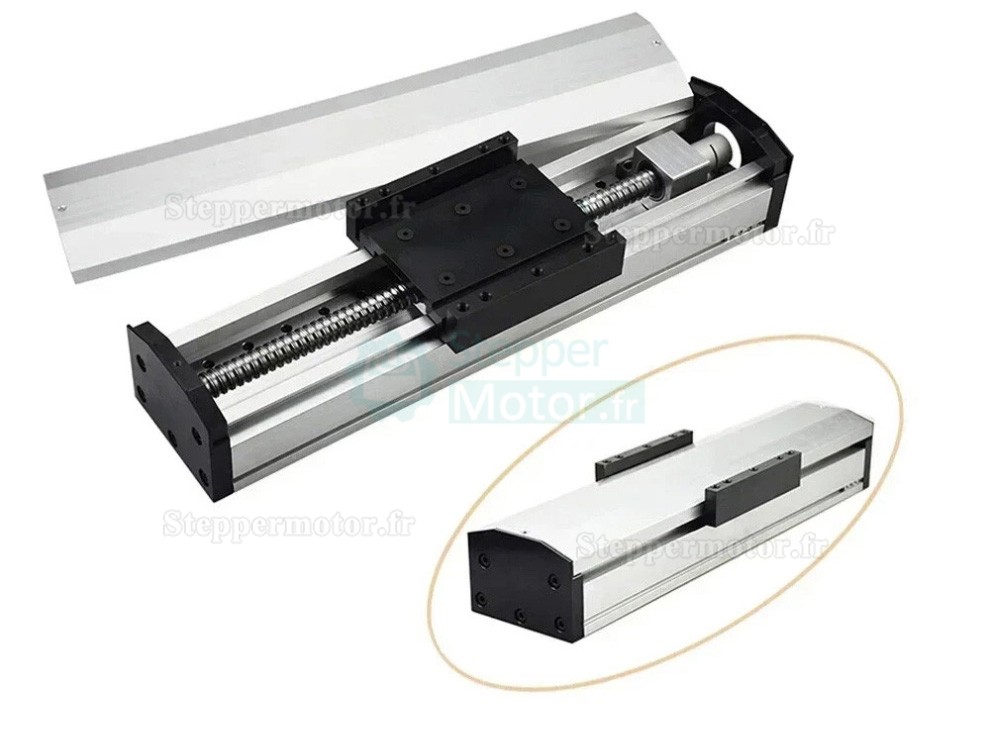

1. L'actionneur à mouvement linéaire adopte un design entièrement fermé avec un niveau sonore inférieur à 50 dB.
2. L'actionneur est conçu pour fonctionner dans des environnements avec de la poussière, des particules solides et des éclaboussures légères d'eau.
3. Capacité de charge horizontale : jusqu'à 70 kg
4. Capacité de charge verticale : jusqu'à 35 kg

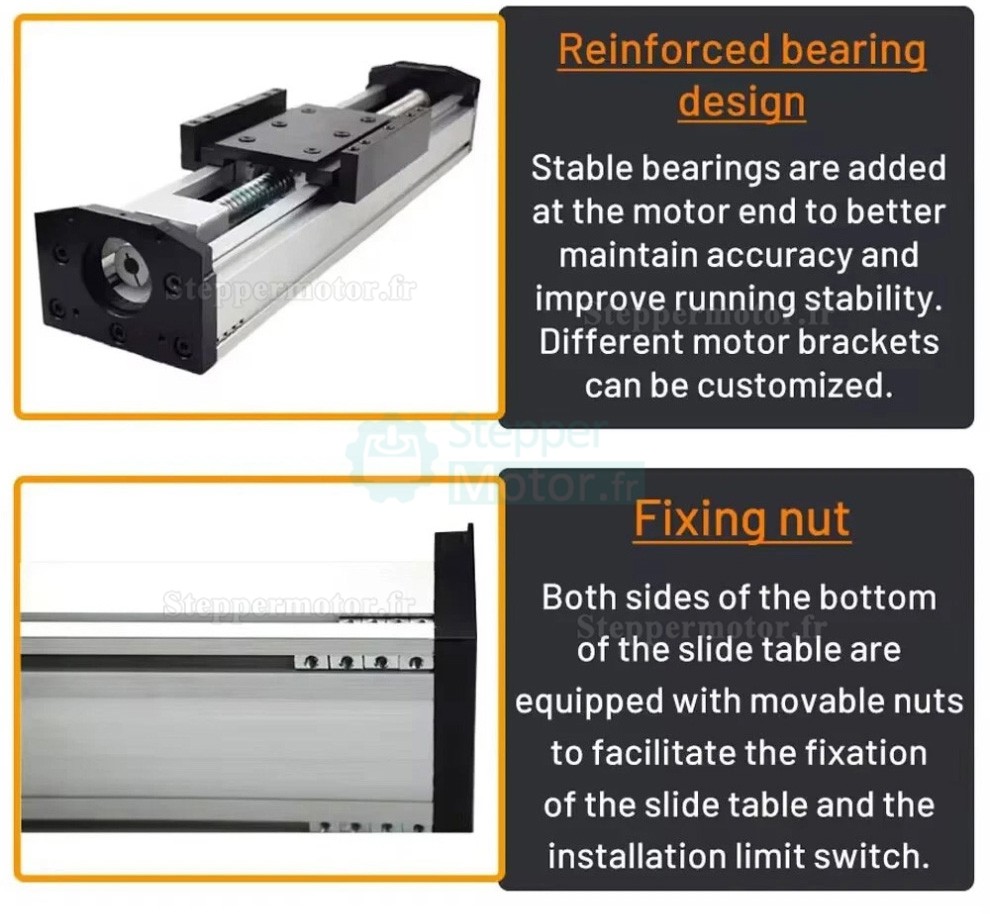

5. La structure de l'unité est renforcée et utilise un mécanisme de transmission entièrement métallique.

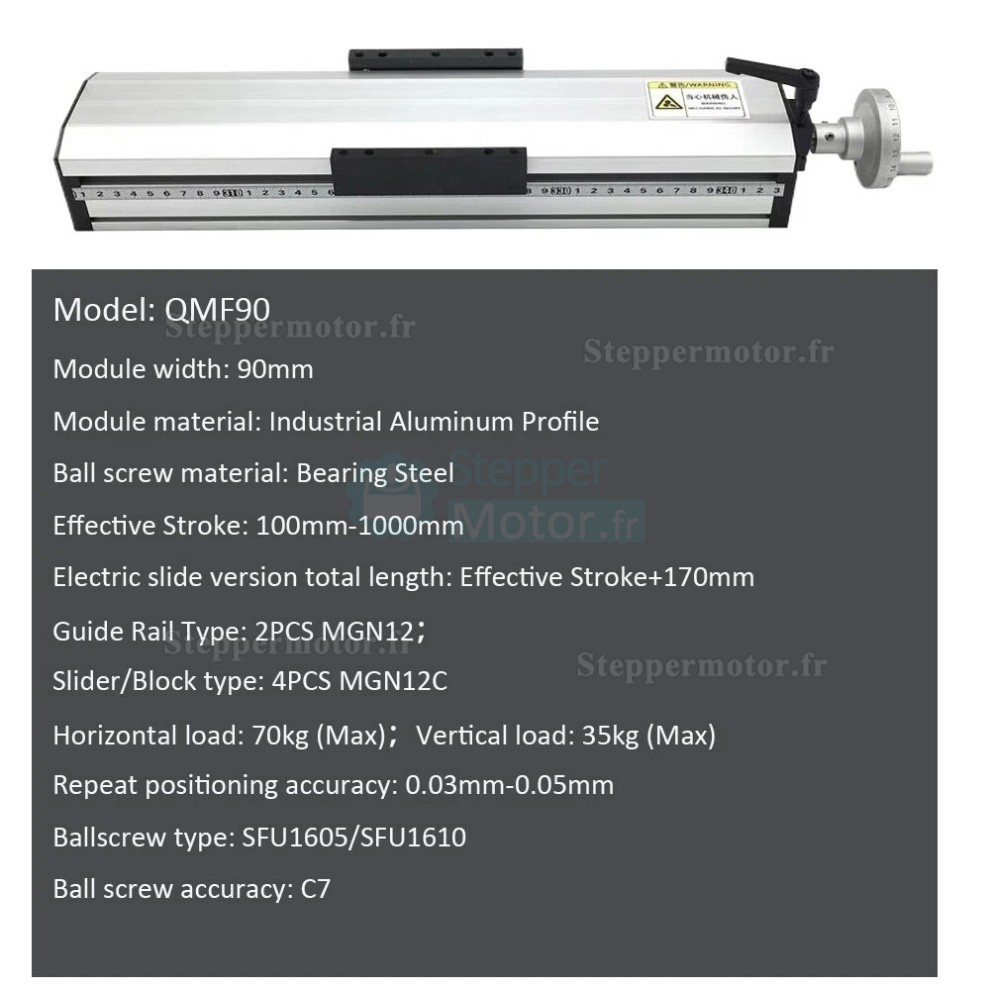

Paramètres :

• Modèle : QMF90
• Matériau du module : Profilé en aluminium industriel
• Course : 100 mm à 1000 mm (à sélectionner en fonction des besoins)

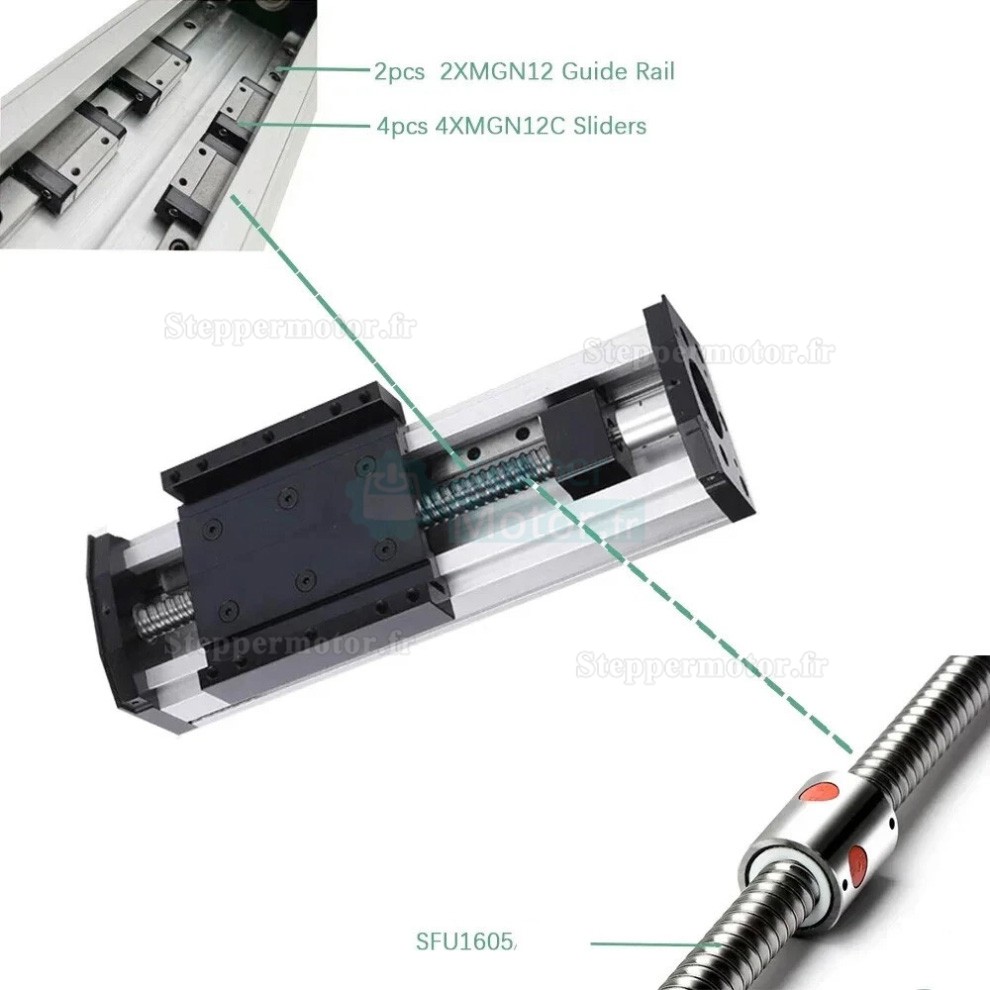

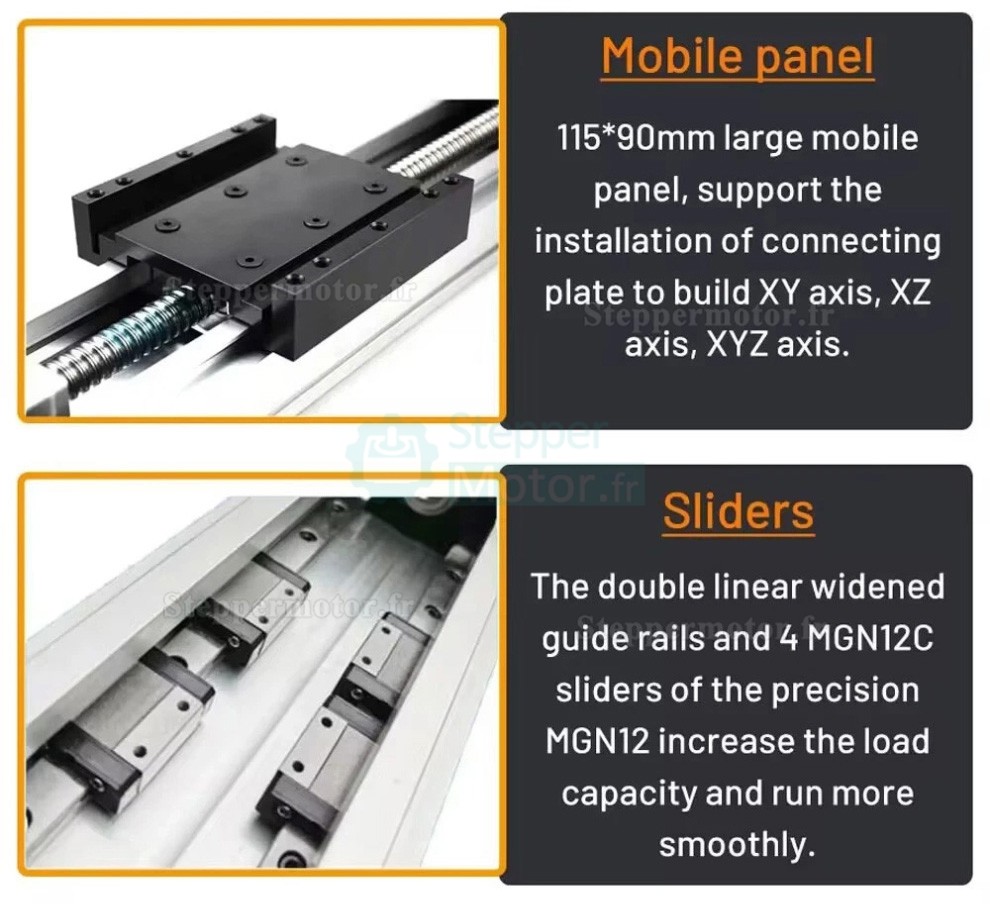

• Type de rail de guidage : 2 × MGN12
• Type de curseur : 4 × MGN12C
• Charge horizontale maximale : 70 kg
• Charge verticale maximale : 35 kg

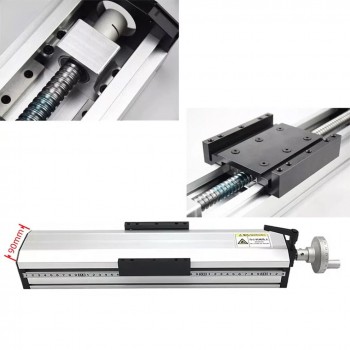

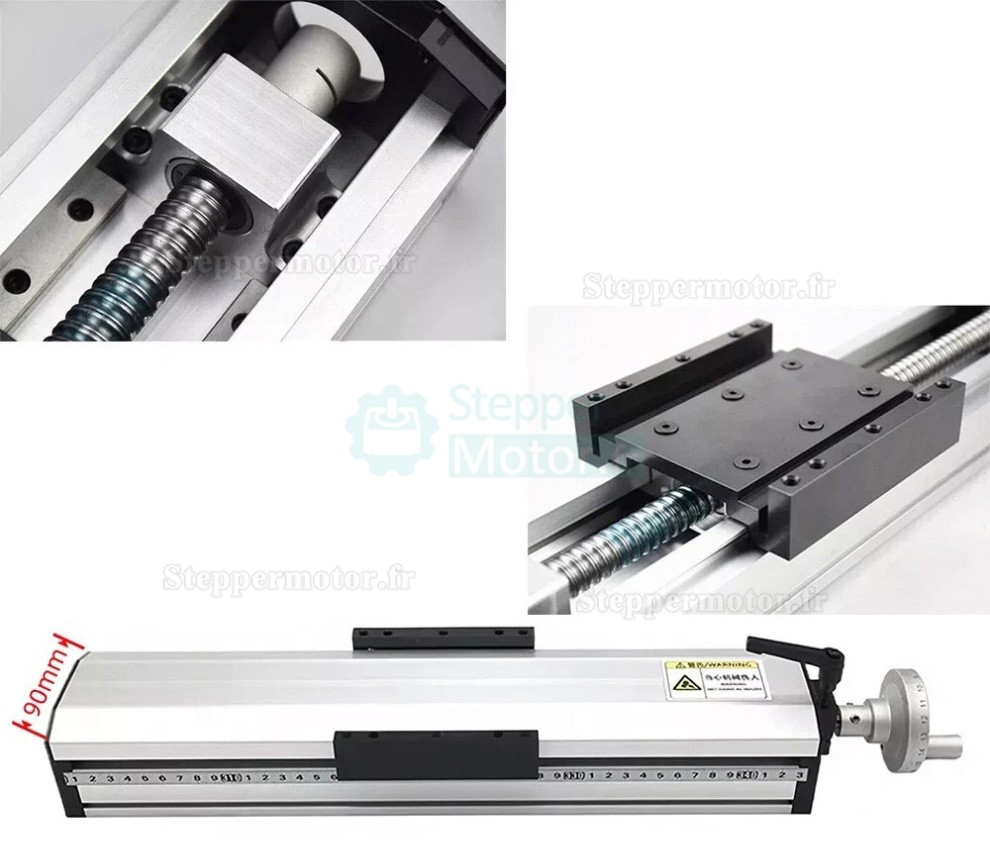

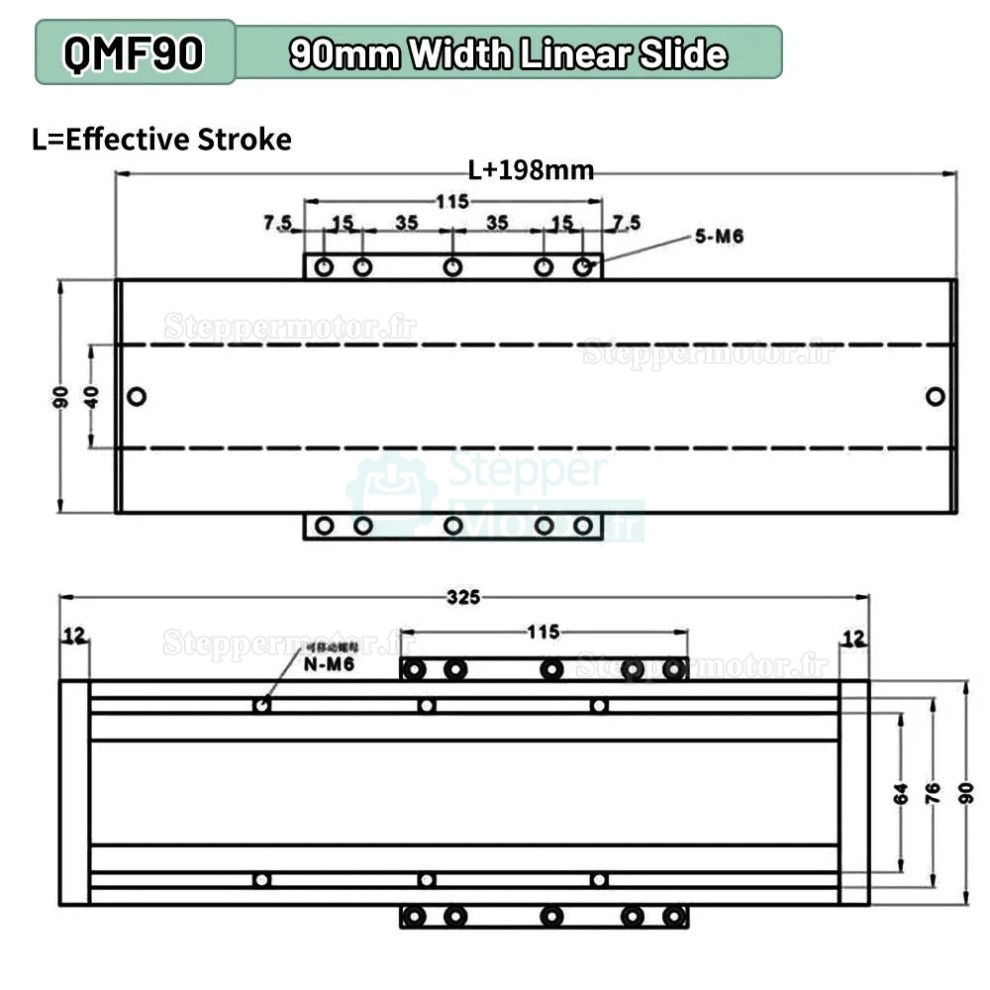

• Largeur du module : 90 mm
• Précision de repositionnement : 0,03–0,05 mm
• Matériau de la vis à billes : Acier à roulements

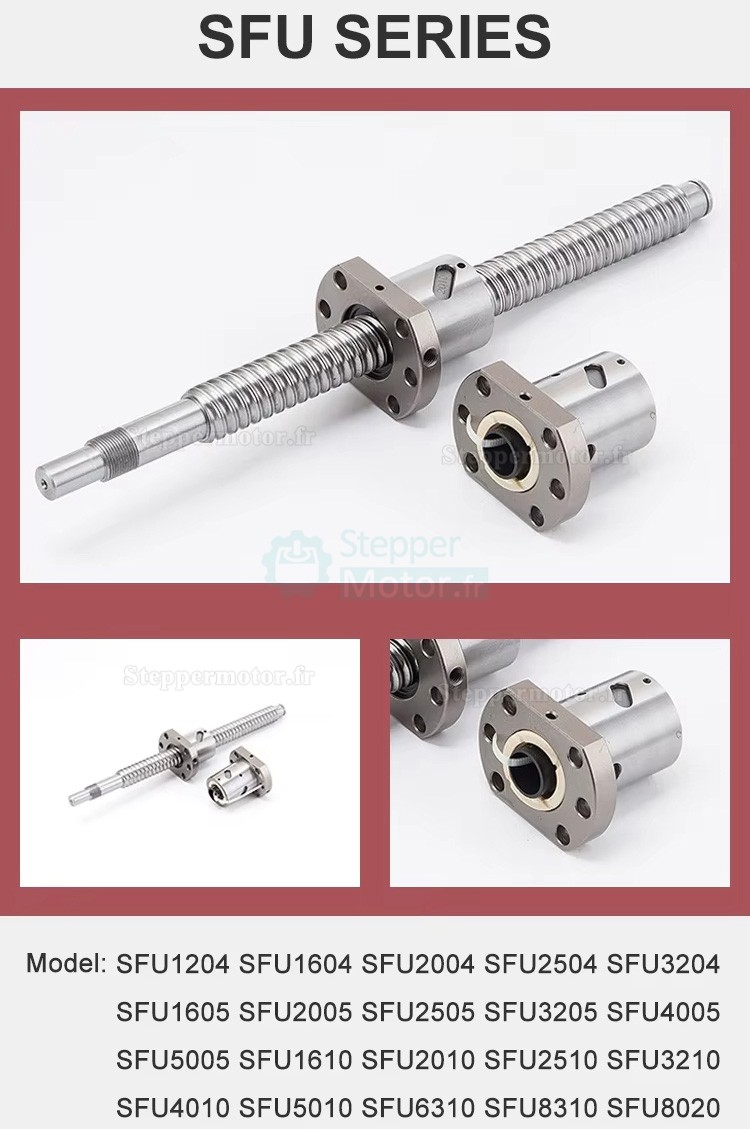

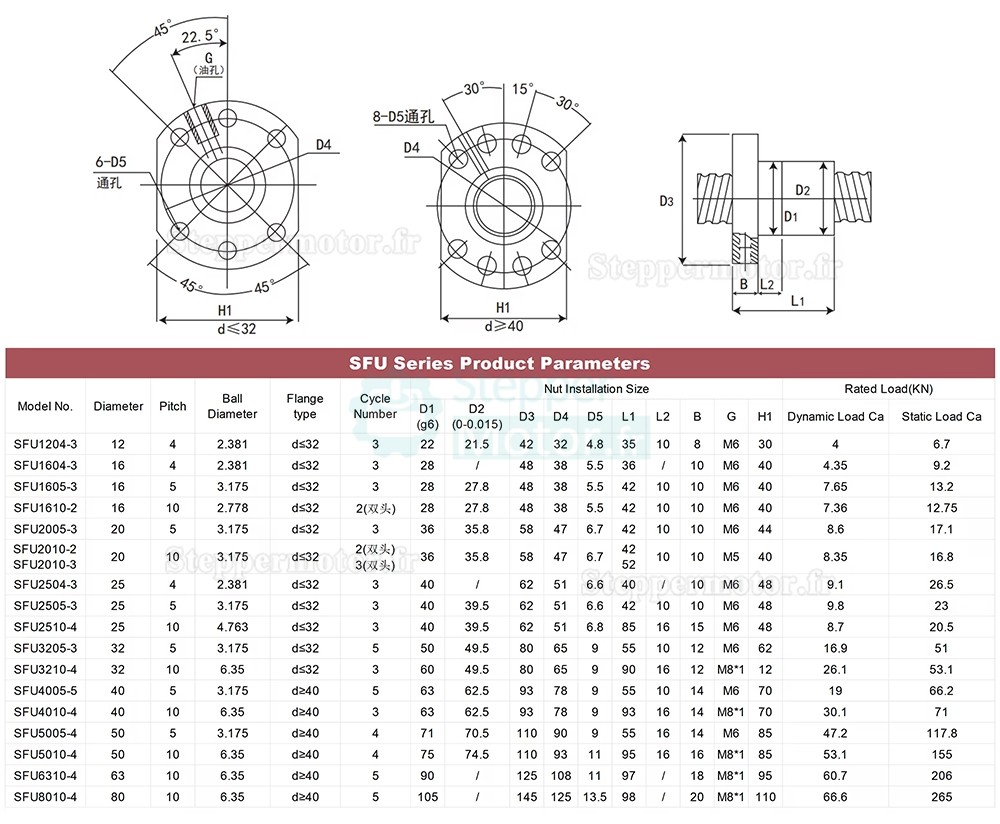

• Type de vis à billes : SFU1605
• (SFU1605 : diamètre de la vis 16 mm, pas 5 mm ; un tour fait déplacer la table de 5 mm)
• Précision de la vis à billes : C7
• Vitesse maximale de déplacement : 250 mm/s

Contenu de l’emballage :

• 1 × Table coulissante

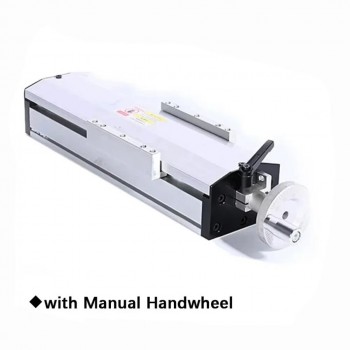

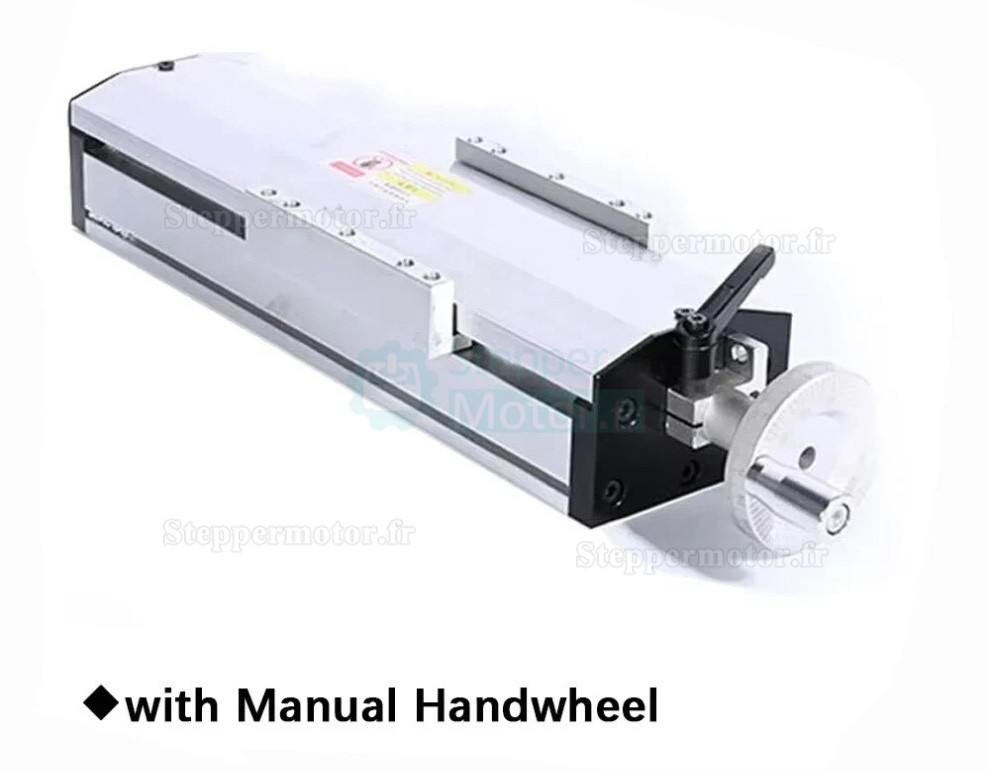

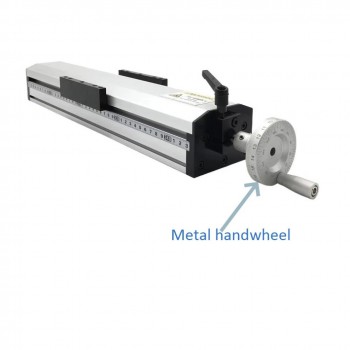

• 1 × Volant manuel
