Unités linéaires manuelle cnc SXG5080, table coulissante à vis à billes à double guidage manuel avec volant

Unités linéaires manuelle cnc SXG5080, table coulissante à vis à billes à double guidage manuel avec volant

Caractéristiques :

1. Charge horizontale maximale : 60 kg
2. Charge verticale maximale : 30 kg
3. Plage de course ajustable de 100 mm à 300 mm
4. Base en alliage d'aluminium, composants principaux en acier carbone et acier à roulements

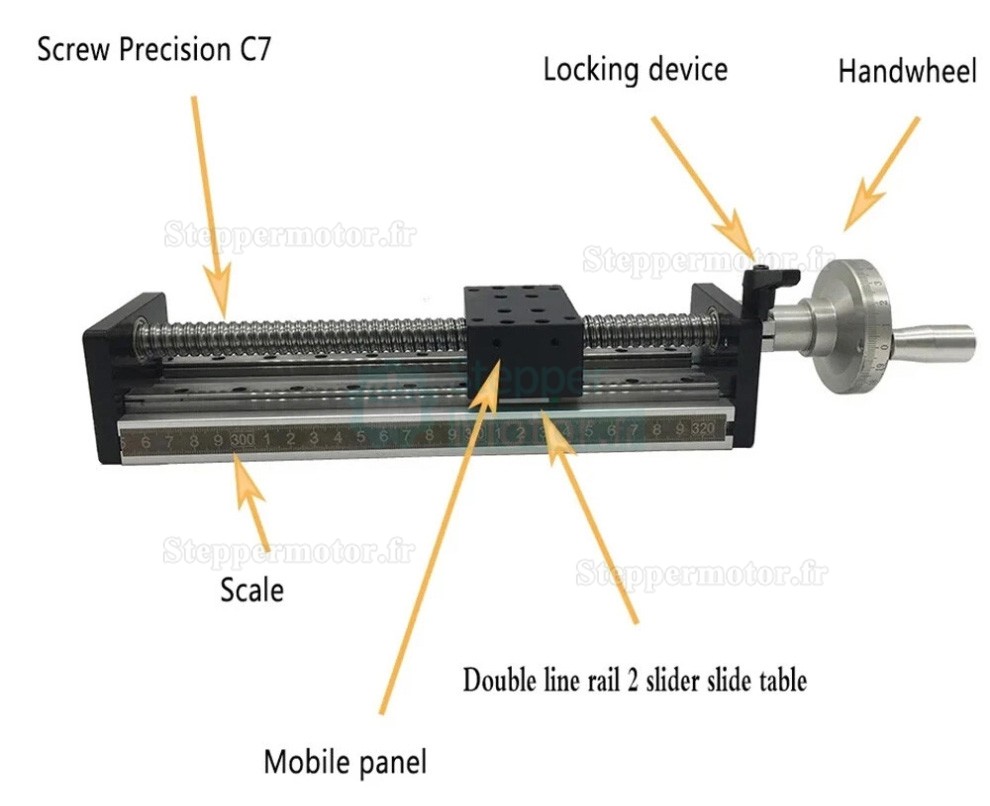

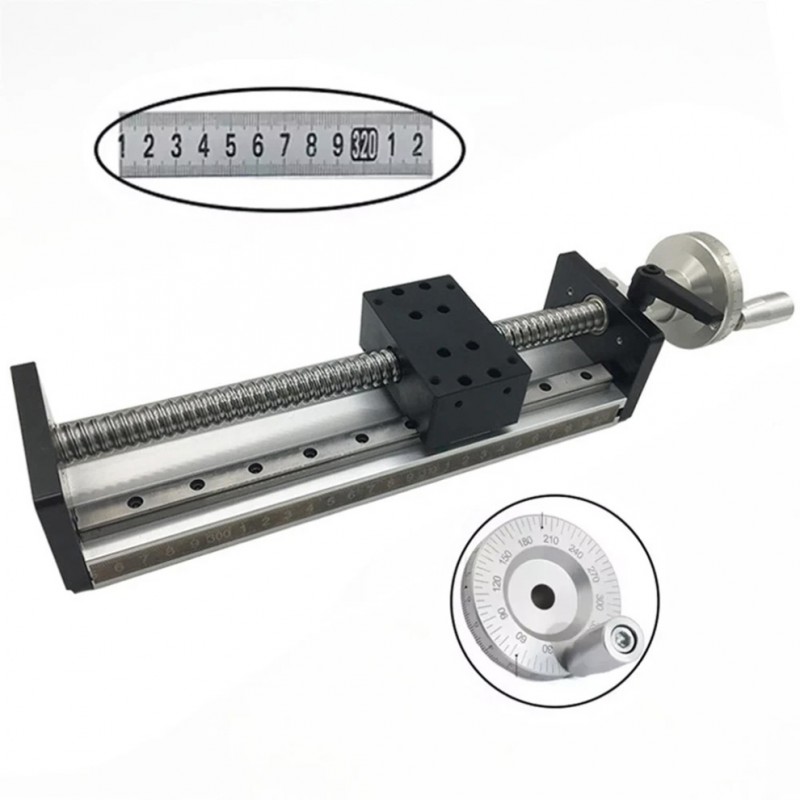

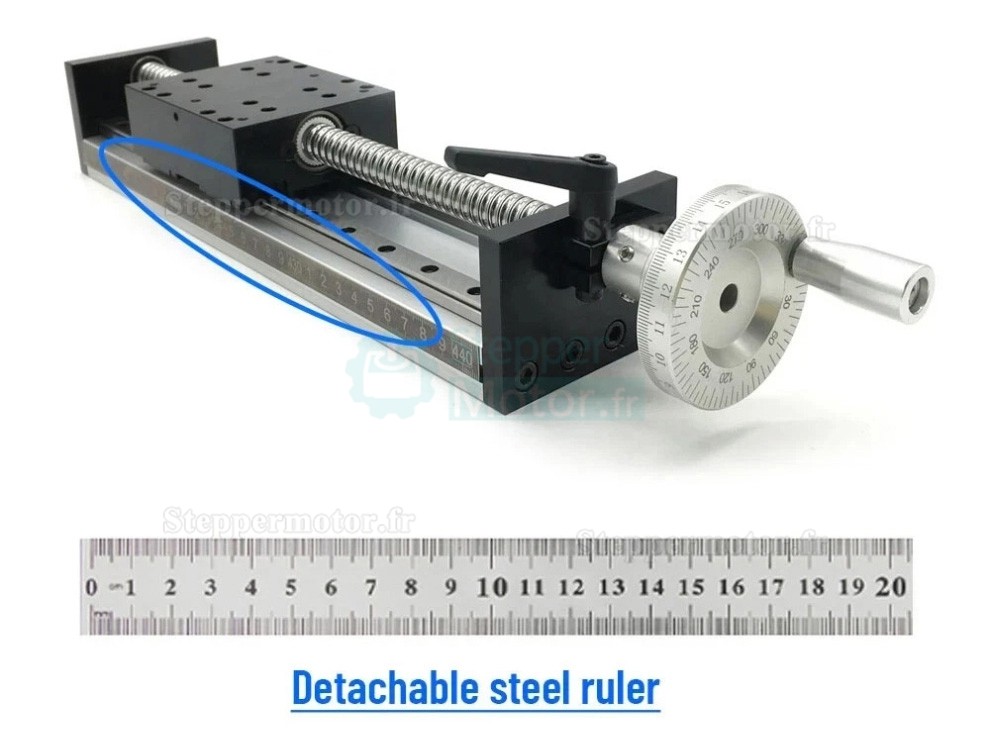

5. Ajustement manuel : comprend un volant pour un positionnement manuel avec une précision de ±0,02 mm
6. Equipé d’une vis à billes SFU1605 de qualité C7 (diamètre de vis 16 mm, pas de 5 mm) et de rails linéaires MGN12H/MGN12R
7. Précision de repositionnement : 0,02 à 0,03 mm

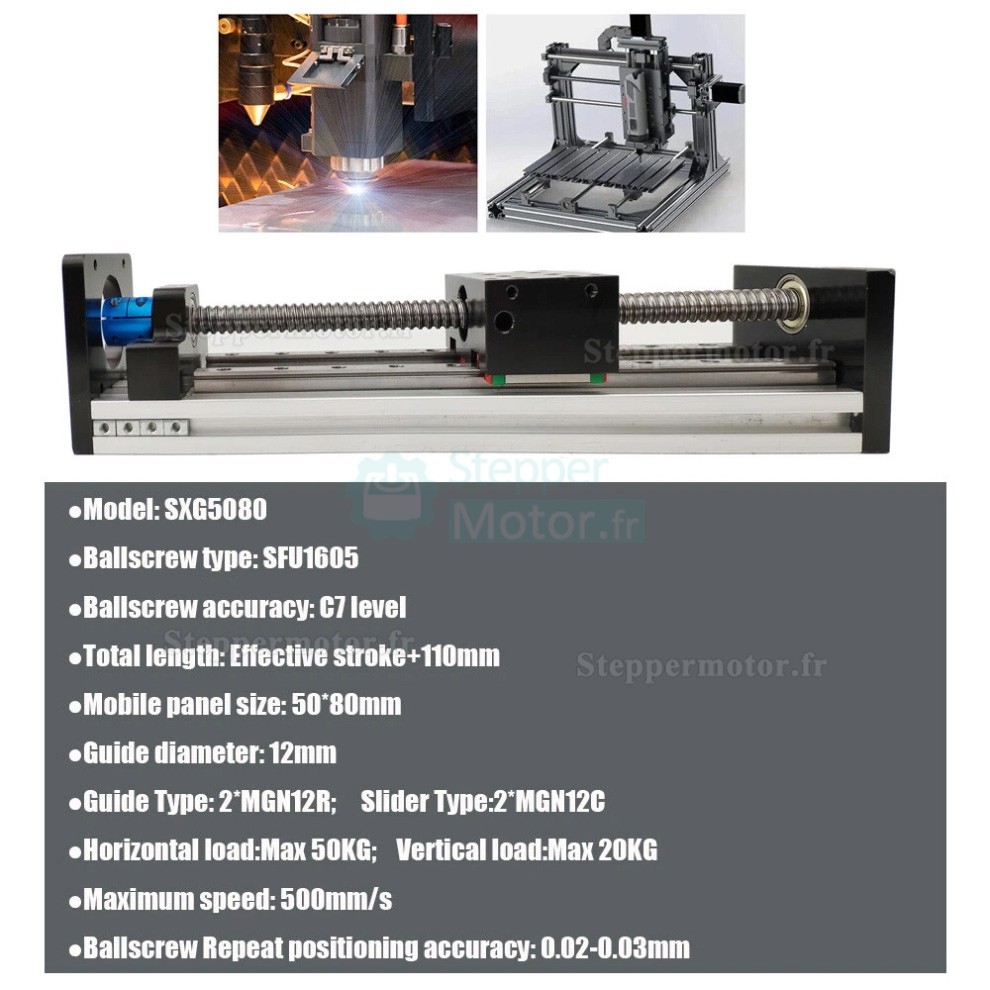

Spécifications :

• Modèle : SXG5080 (table de 50*80 mm)
• Type de vis à billes : SFU1605 (diamètre de vis 16 mm, pas 5 mm ; un tour de vis correspond à un déplacement du panneau de 5 mm)
• Précision de la vis à billes : niveau C7
• Course effective : 100 mm à 300 mm (optionnelle)
• Longueur totale : Course effective + 110 mm (pour la table de 50*80 mm)
• Dimensions du panneau mobile : 50 mm × 80 mm
• Diamètre du guide : 12 mm
• Type de guide : 2 × MGN12R

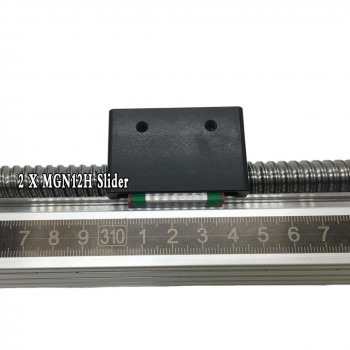

• Type de curseur : 2 × MGN12H (pour la table de 50*80 mm)
• Charge horizontale maximale : 60 kg / 132,28 lb (pour la table 50*80 mm)
• Charge verticale maximale : 30 kg / 66,14 lb (pour la table 50*80 mm)
• Vitesse maximale : 500 mm/s
• Précision de repositionnement de la vis à billes : 0,02 à 0,03 mm
• Matériau de la vis à billes et des rails linéaires : acier carbone et acier à roulements
• Matériau de la plaque de base : alliage d'aluminium

Contenu de l’emballage :

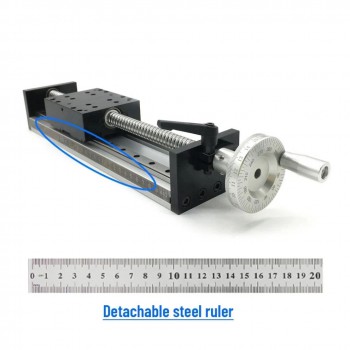

• 1 × Table coulissante avec volant manuel

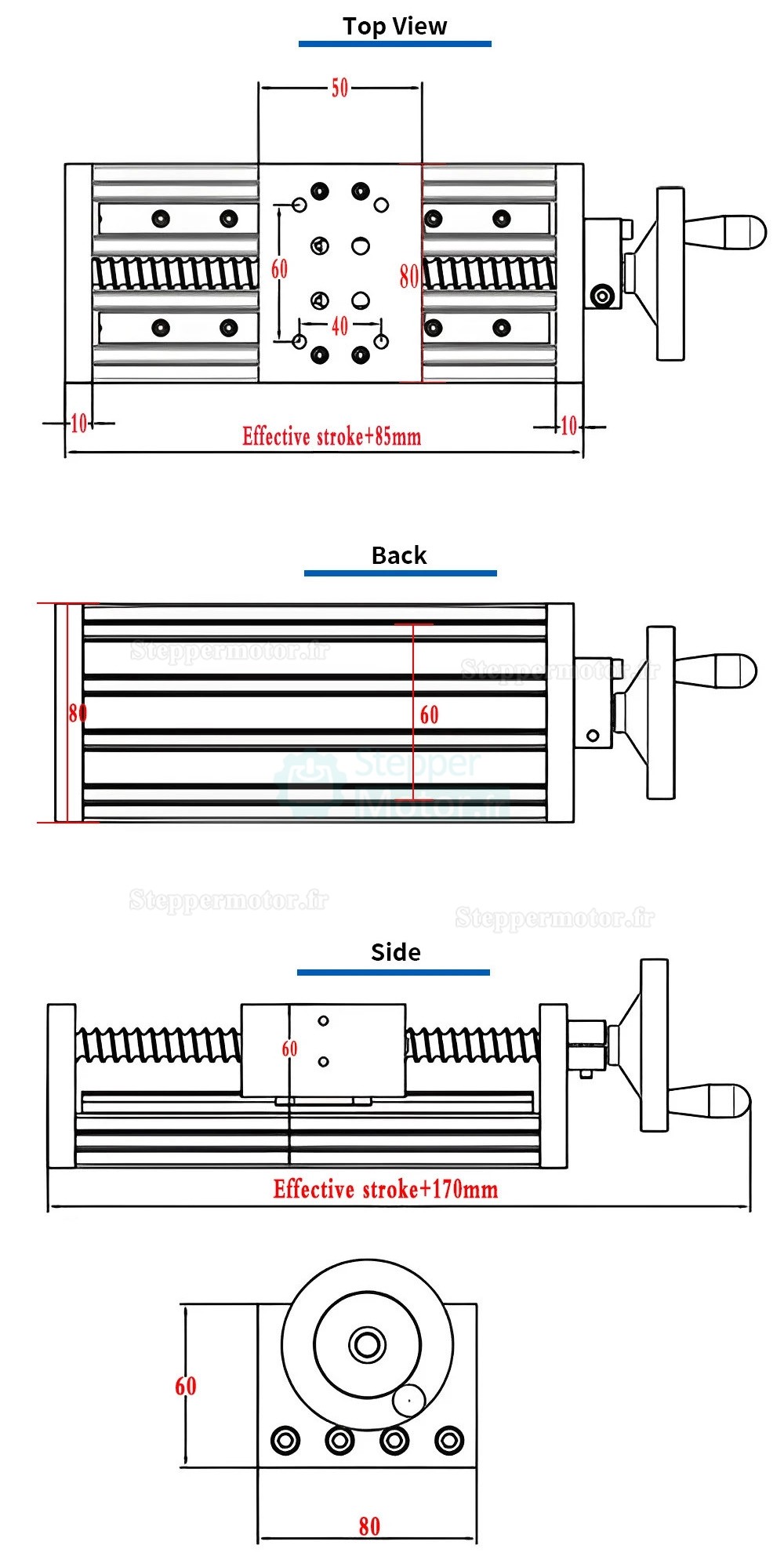

Drawings:
