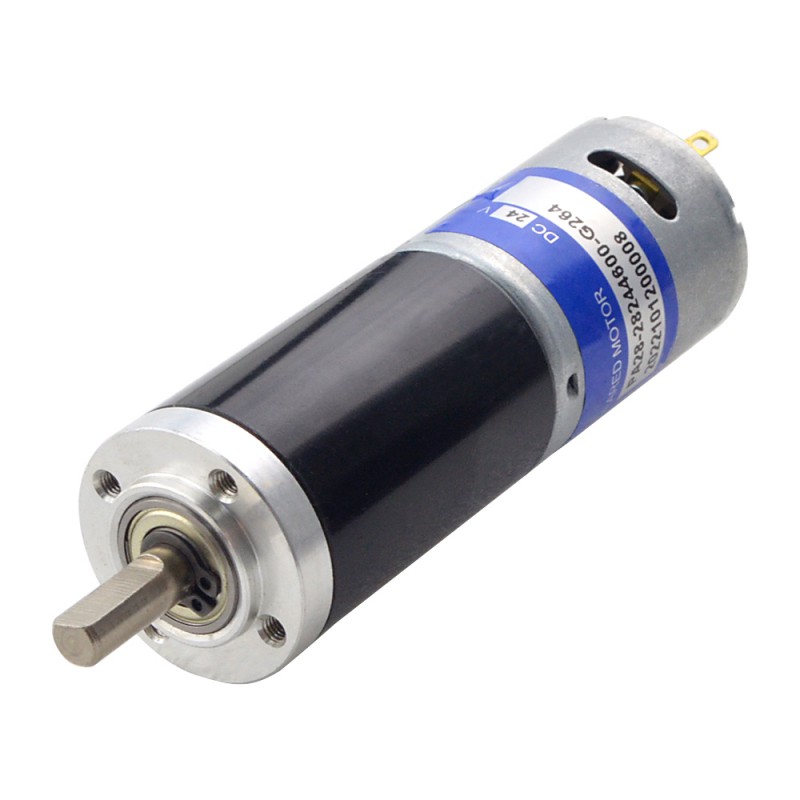

24V Motoréducteur CC à balais PA28-28245800-G264 8,2Kg.cm 17tr/min avec 264:1 réducteurs planétaires

24V Motoréducteur CC à balais PA28-28245800-G264 8,2kg.cm 17tr/min avec 264:1 réducteurs planétaires

Il s'agit d'un moteur à engrenages CC à balais standard de 24 volts, générant 8,2 kg.cm de couple à 17 tr/min. C'est un petit moteur peu coûteux adapté aux applications à faible couple et à grande vitesse. Combiné avec un réducteur planétaire 264 :1, ce moteur offrent une plus grande efficacité, un couple plus élevé et un fonctionnement du moteur plus silencieux.

Spécification électrique

Numéro de pièce du fabricant: PA28-28245800-G264

Tension nominale: 24V

Couple nominal: 8,2kg.cm(113,87oz.in)

Courant nominal: 190mA

Vitesse nominale: 17tr/min

Puissance nominale: 2,45W

Courant à vide: 80mA

Vitesse à vide: 22tr/min

Sens de rotation: CW/CCW

Type de moteur: Moteur à courant continu brossé

Spécifications de la boîte de vitesses

Type de boîte à engrenages: planétaire

Rapport de réduction: 264 : 1

Couple maximal autorisé: 20kg.cm

Couple admissible au moment (dans les 30S): 60kg.cm

Max, Charge radiale admissible: <=20N

Max, Charge axiale admissible: <=10N

Spécification physique

Taille du moteur: Φ27,7 x 38mm

Taille de la boîte de vitesses: Φ28 x 44,5mm

Diamètre de l'arbre: Φ6mm

Longueur d'arbre: 18mm

Longueur de D-Cut: 12mm

Ressources

• Fiche technique complète: PA28-28245800-G264.pdf
