Moteur pas à pas linéaire nema 11 (11LS13-0754E-100A actionneur externe 0,75A résolution 0,635mm)

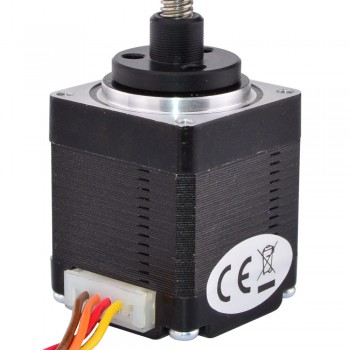

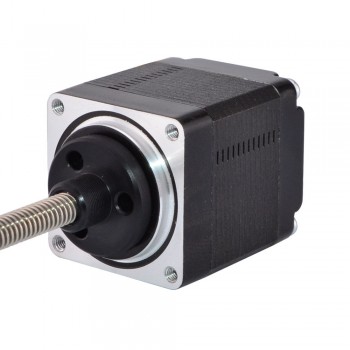

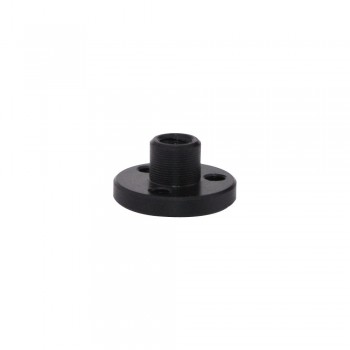

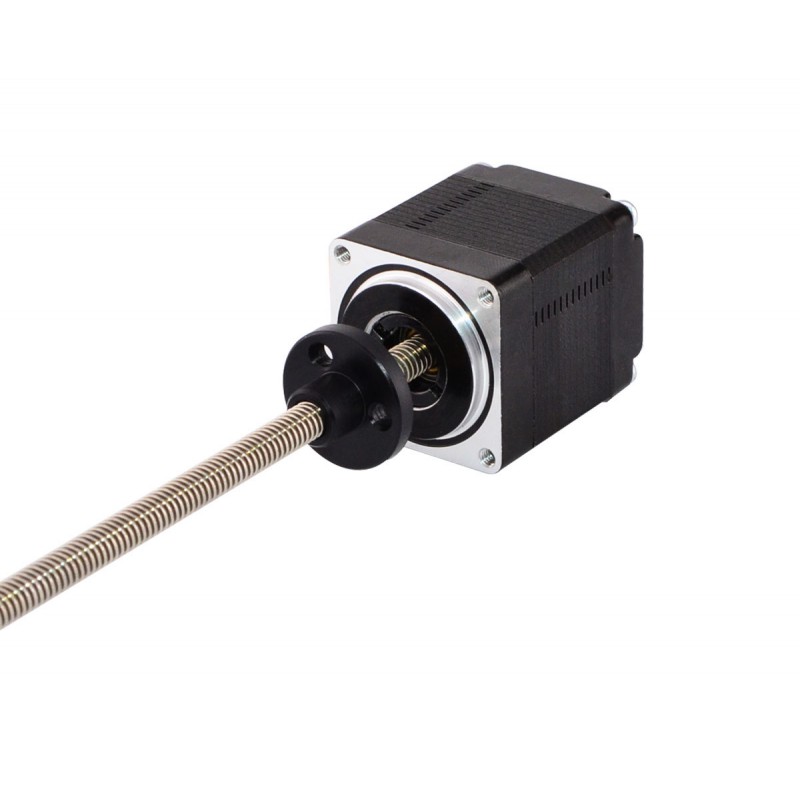

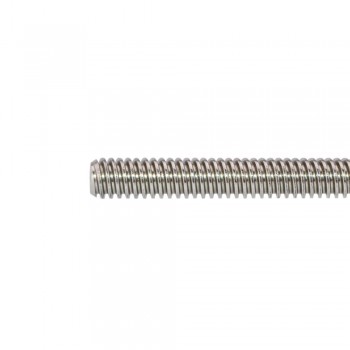

Ce modèle est un moteur pas à pas linéaire économique nommé actionneur linéaire pas à pas externe Nema 11, la partie moteur est un moteur pas à pas Nema 11 de 34 mm 1,8 degré 0,75 A. Il a été intégré avec une tige filetée Tr4,76x0,635 de 100 mm et un écrou à vis POM se déplaçant le long de la tige filetée.
Spécification électrique
- Numéro du modèle: 11LS13-0754E-100A
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8 deg
- Couple de maintien: 8,0Ncm(11,1oz.in)
- Courant/phase: 0,75A
- Résistance de Phase: 3,2ohms
- Tension nominale: 2,4V
- Inductance de Phase: 2,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 34mm
- Longueur de vis-mère: 100mm（3,937"）
- Diamètre de la vis-mère: Φ4,76mm（0,1874"）
- Résolution/pas: 0,003175mm(0,000125" )
- Résolution/lap: 0,635mm（0,025"）
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 150g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil marron
|
Fil jaune
|
Fil orange
|
Ressources
- Fiche de données: 11LS13-0754E-100A.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 8 |
| Couple de maintien (oz.in) | 11.3 |
| Inductance de Phase(mH) | 2 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 3.2 |
| Courant Nominal (A) | 0.75 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | 28x28 |
| Diamètre de la vis mère(mm) | 4.76 |
| Longueur de la vis mère(mm) | 100 |
| Révolution de plomb(mm) | 0.635 |
| Résolution/pas(mm) | 0.003175 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 304 |
