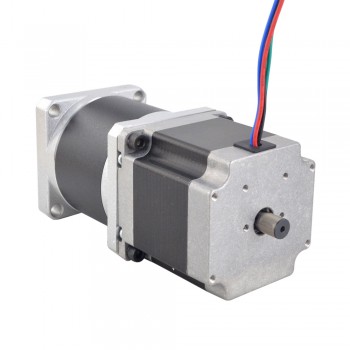

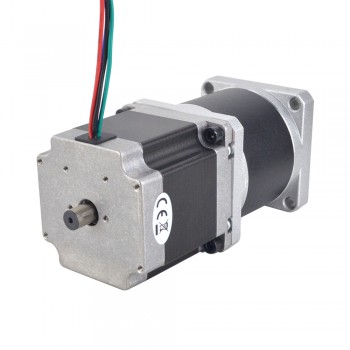

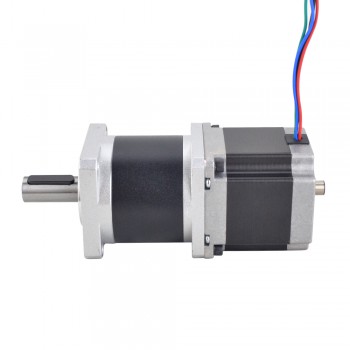

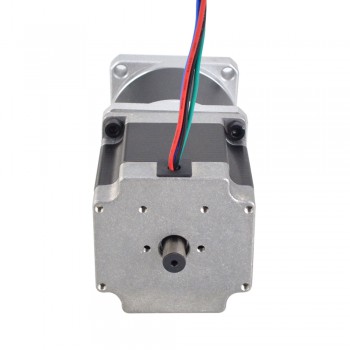

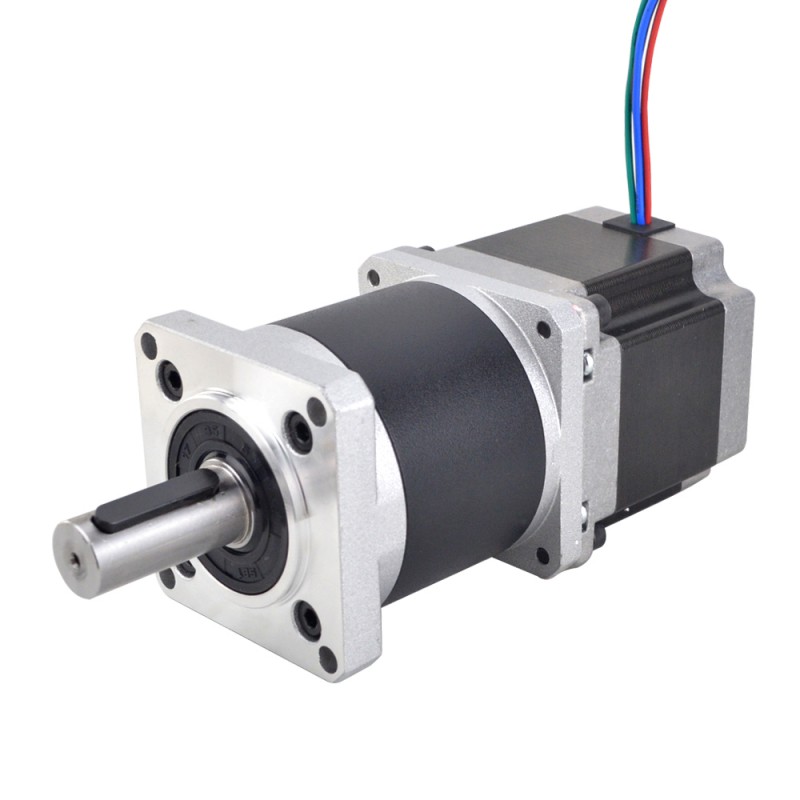

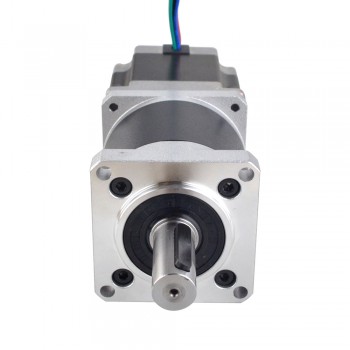

Motoréducteur pas à pas à double arbre Nema 23 L=56mm 102Ncm 0,036 degrés 2,8A 2,5V avec 50:1 réducteur planétaire
Motoréducteur pas à pas à double arbre Nema 23 L=56mm 102Ncm 0,036 degrés 2,8A 2,5V avec 50:1 réducteur planétaire
Si vous prévoyez de retirer la clé de l'arbre du moteur, veuillez nous laisser un message lors de la commande.
Spécification électrique
Numéro de pièce du fabricant: 23HS22-2804D-HG50-AR3
Type de moteur: Bipolaire pas à pas
Angle par pas: 0,036 degrés
Couple de maintien sans boîte de vitesses: 102Ncm(144,44oz.in)
Courant/phase: 2,8A
Résistance phase: 0,9ohms
Tension: 2,5V
Inductance de Phase: 2,8mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
Type de boîte à engrenages: planétaire
Rapport de réduction: 50 : 1
Efficacité: 75%
Contrecoup: <=1,6 arcmin
Couple maximal autorisé: 20Nm(2832,8oz.in)
Couple admissible au moment: 40Nm(5664oz.in)
Charge radiale maximale: 250N
Température ambiante: -10 - 90℃
Classe d'isolation: B
Bruit: <=50 dB
Durée de vie: 20000 h
Spécifications physiques
Dimension de la bride: 57 x 57mm
Longueur du moteur: 55mm
Longueur de la boîte de vitesses: 61,65mm
Diamètre de l'arbre avant: Φ14mm
Longueur de l'arbre avant: 34mm
Diamètre de l'arbre arrière: Φ8mm
Longueur de l'arbre arrière: 9,5mm
Longueur de Key Way: 25mm
Nombre de câble: 4
Longueur de câble: 320mm
Poids: 1502g
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
Ressources
- Fiche complète:23HS22-2804D-HG50-AR3.pdf
- Courbe de couple:23HS22-2804D-HG50-AR3_Torque_Curve.pdf
- 23HS22-2804D-HG50-AR3.STEP
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 2,8 |
| Résistance de Phase(ohm) | 0,9 |
| Courant (A) | 2,8 |
| Couple de maintien sans boîte de vitesses (N.m) | 1,02 |
| Spécification physique | |
| Longueur du moteur(mm) | 116.65 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 320 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 34 |
| Arbre simple/double arbre | Double arbre |
| Poids(g) | 1502 |
| Type de boîte de vitesses | Planétaire de précision |
| Rapport de réduction | 50 |
| Contrecoup | <=1,6 arcmin |
| Type d'arbre de sortie | Key-way |
| Indice IP | 40 |
