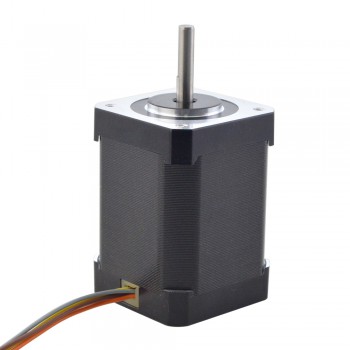

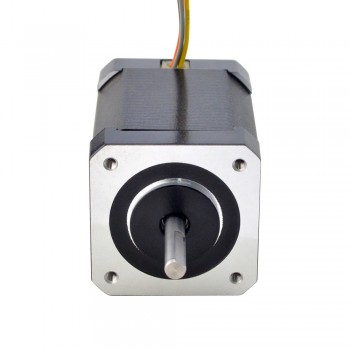

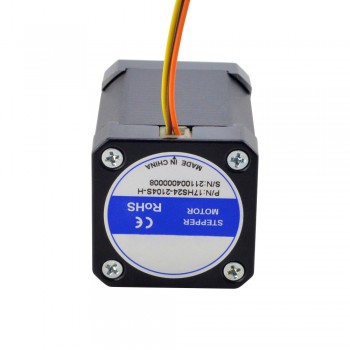

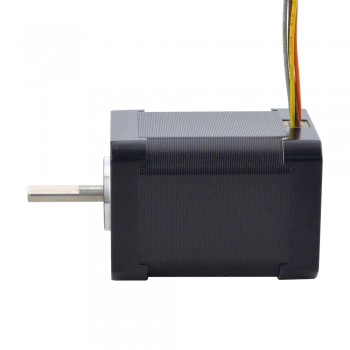

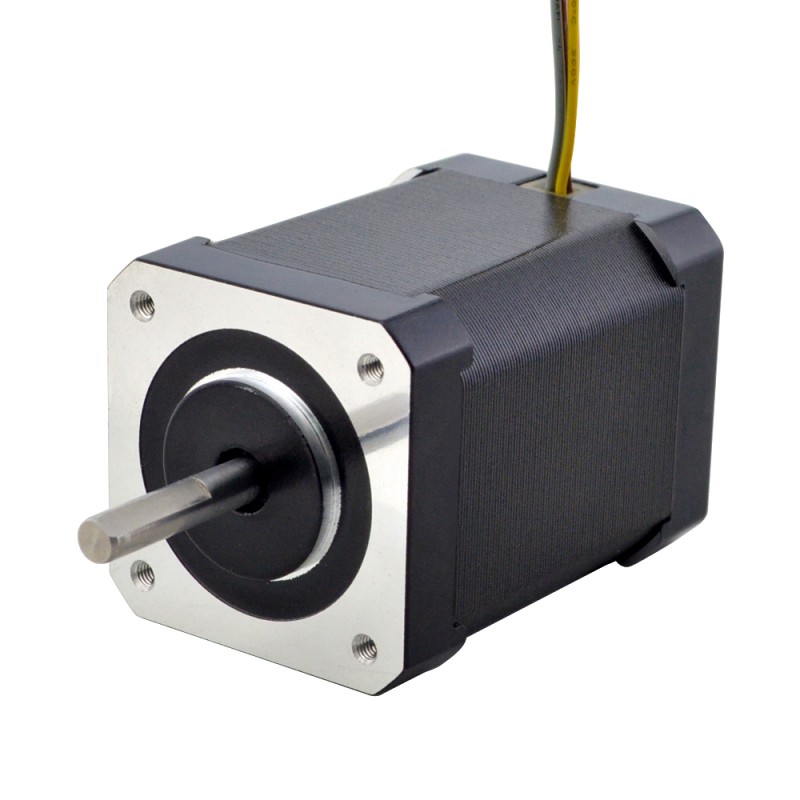

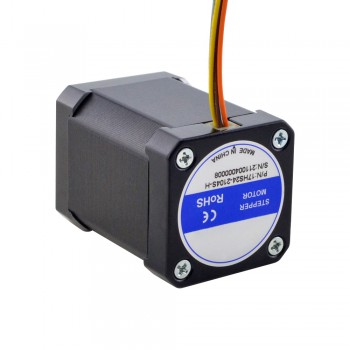

Moteurs pas à pas haute température Nema 17 1,8 degrés 65Ncm 2,1A Classe d'isolation H 180C
Moteurs pas à pas haute température Nema 17 1,8 degrés 65Ncm 2,1A Classe d'isolation H 180C
Ce moteur est conçu pour une application à haute température. Nous avons personnalisé l'enroulement, le roulement, l'acier magnétique du moteur ainsi que le squelette en plastique pour atteindre la classe d'isolation H, la température atteint jusqu'à 180 ° C. Ce moteur est largement utilisé dans les imprimantes 3D.
Spécification électrique
Numéro de pièce du fabricant: 17HS24-2104S-H
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8degrés
Couple de maintien: 65Ncm(92oz.in)
Courant/phase: 2,1A
Résistance phase: 1,6ohms
Inductance de Phase: 3,0mH ± 20%(1KHz)
Classe d'isolation: H 180C(356F)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 60mm
Diamètre de l'arbre: Φ5mm
Longueur d'arbre: 24mm
Longueur de D-Cut: 15mm
Nombre de câble: 4
Longueur de câble: 500mm
Poids: 500g
Connexion
| A+ | A- | B+ | B- |
| Gris | Brun | Orange | Jaune |
Ressources
- Fiche technique complète:17HS24-2104S-H.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 65 |
| Couple de maintien (oz.in) | 92 |
| Inductance de Phase(mH) | 3.0 |
| Résistance de Phase(ohm) | 1,6 |
| Courant Nominal (A) | 2,1 |
| Angle de pas (degrés) | 1,8 |
| Classe d'isolation | H 180C(356F) |
| Spécification physique | |
| Longueur du moteur(mm) | 60 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 500 |
| Type de produit | MOTEUR PAS À PAS HYBRIDE |
| Type d'arbre de sortie | D-Cut |
| Indice IP | 40 |
