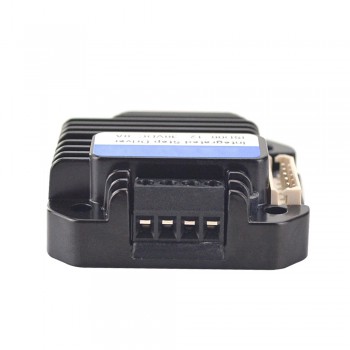

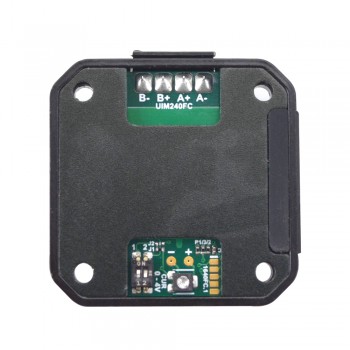

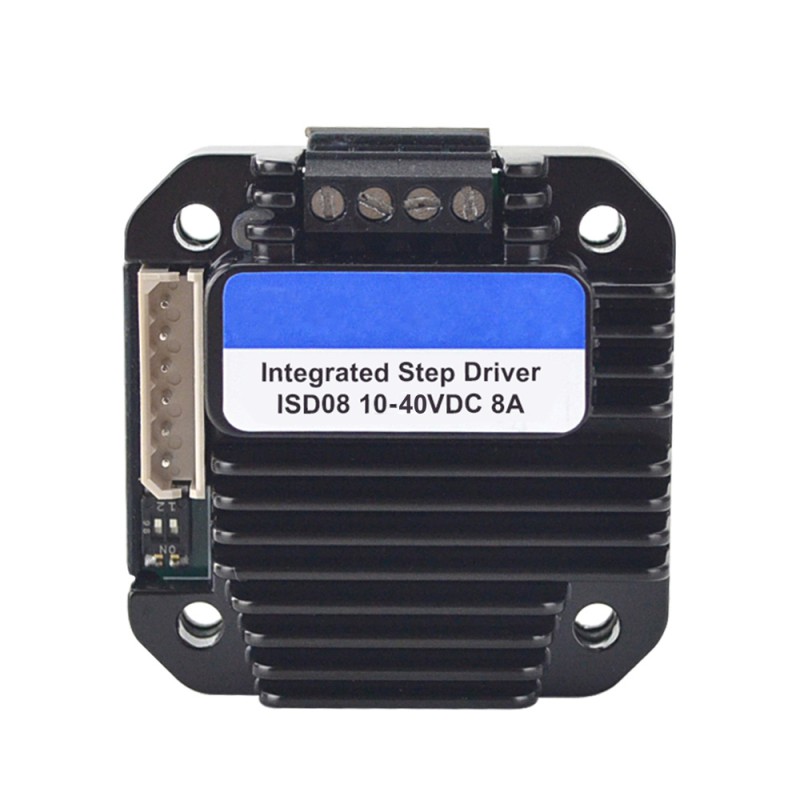

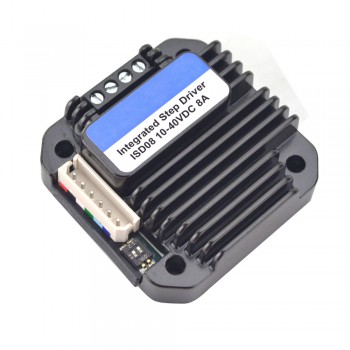

Driver moteur pas à pas intégré ISD08 3-8A 10-40VCC pour moteur pas à pas NEMA 23, 24, 34

Driver moteur pas à pas intégré ISD08 3-8A 10-40VCC pour moteur pas à pas NEMA 23, 24, 34

L'ISD08 est une série de commandes de port parallèle de pilotes de moteur pas à pas miniatures hautes performances. Sa plus grande caractéristique est sa petite taille et sa forte capacité de conduite. Son épaisseur est inférieure à 14 mm. Ils peuvent être directement montés sur les moteurs pas à pas des séries NEMA 23, 24, 34 avec la bride correspondante. ISD08 peut fournir un courant de crête réglable de 3 à 8 A. Sa fonction de compensation de courant à grande vitesse peut compenser les effets de la force contre-électromotrice lorsque le moteur tourne à grande vitesse.

Vous aurez peut-être besoin d'un support pour monter ce pilote sur votre moteur : ST-M10

Principales caractéristiques:

• Miniature size 42.3 x 42.3 x 16.5 mm
• Intégré au moteur, peut également fonctionner séparément
• Boîtier moulé de précision entièrement en aluminium, robuste et durable, bonne dissipation thermique
• Tension d'entrée à large plage
• Courant de sortie réglable de 3 à 8 A
• 5 résolutions de micropas sélectionnables, dont 100,200,400,800,1600
• Courant constant bipolaire pont en H, contrôlable en ligne hors ligne/activation
• Entrées optiquement isolées
• Réduction automatique du courant
• Fréquence maximale de l'étape entière 12KHz; fréquence maximale de 3200 micropas 200KHz

Spécifications électriques:

• Courant de crête de sortie: 3 - 8 A
• Tension d'entrée: 10 - 40 VCC
• Fréquence d'entrée d'impulsion: 5 - 12 KHz(Full-step)
• Résistance d'isolement: Plus de 100 MΩ
• Résistance diélectrique: 500VCA pendant 1MIN.

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

• Refroidissement: Refroidissement naturel
• Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
• Humidité: moins de 80% HR
• Température de fonctionnement: -40℃ - 85℃
• Vibration: 3G Max
• Température de stockage: -50℃ - 150℃
• Taille: 42,3 x 42,3 x 16,5 mm
• Poids: 52,9 g(1,866oz)

Ressources

• Manuel: ISD08.pdf
