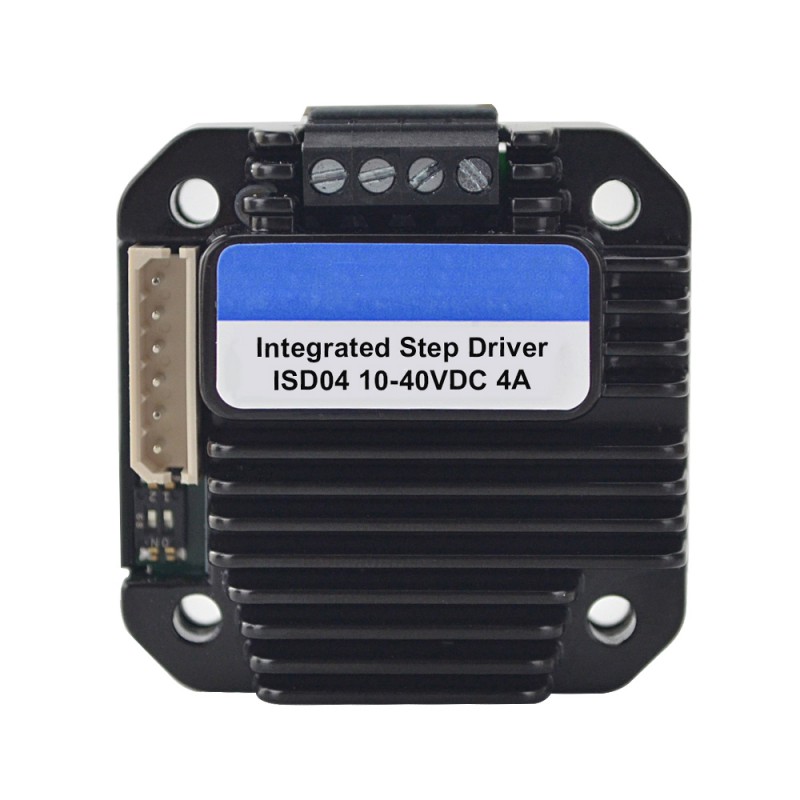

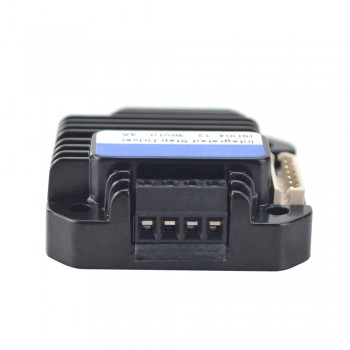

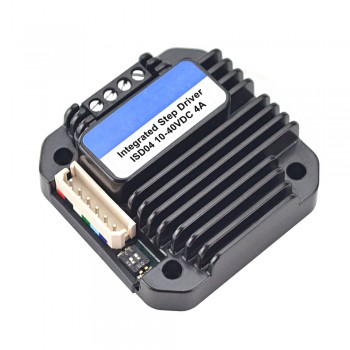

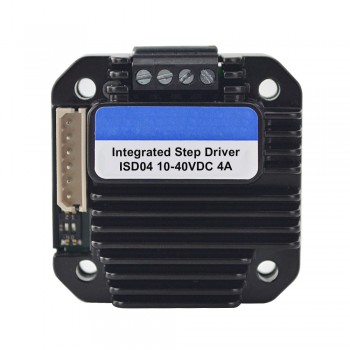

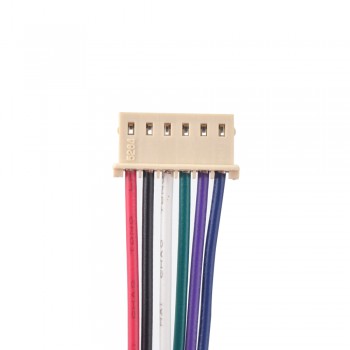

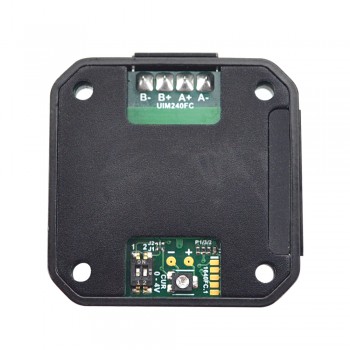

Driver moteur pas à pas intégré ISD04 1,5-4A 10-40VCC pour moteur pas à pas NEMA 17, 23, 24
Driver moteur pas à pas intégré ISD04 1,5-4A 10-40VCC pour moteur pas à pas NEMA 17, 23, 24
L'ISD04 est une série de commandes de port parallèle de pilotes de moteur pas à pas miniatures hautes performances. Sa plus grande caractéristique est sa petite taille et sa forte capacité de conduite. Son épaisseur est inférieure à 14 mm. Ils peuvent être directement montés sur les moteurs pas à pas des séries NEMA 17, 23, 24 avec la bride correspondante. ISD04 peut fournir un courant de crête réglable de 1,5 à 4 A. Sa fonction de compensation de courant à grande vitesse peut compenser les effets de la force contre-électromotrice lorsque le moteur tourne à grande vitesse.
Vous aurez peut-être besoin d'un support pour monter ce pilote sur votre moteur : ST-M10
Principales caractéristiques:
- Miniature size 42,3 x 42,3 x 16,5 mm
- Intégré au moteur, peut également fonctionner séparément
- Boîtier moulé de précision entièrement en aluminium, robuste et durable, bonne dissipation thermique
- Tension d'entrée à large plage
- Courant de sortie réglable de 1,5 à 4 A
- 5 résolutions de micropas sélectionnables, dont 100,200,400,800,1600
- Courant constant bipolaire pont en H, contrôlable en ligne hors ligne/activation
- Entrées optiquement isolées
- Réduction automatique du courant
- Fréquence maximale de l'étape entière 12KHz; fréquence maximale de 3200 micropas 200KHz
Spécifications électriques:
- Courant de crête de sortie: 1,5 - 4 A
- Tension d'entrée: 10 - 40 VCC
- Fréquence d'entrée d'impulsion: 5 - 12 KHz(Full-step)
- Résistance d'isolement: Plus de 100 MΩ
- Résistance diélectrique: 500VCA pendant 1MIN.
Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):
- Refroidissement: Refroidissement naturel
- Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
- Humidité: moins de 80% HR
- Température de fonctionnement: -40℃ - 85℃
- Vibration: 3G Max
- Température de stockage: -50℃ - 150℃
- Taille: 42,3 x 42,3 x 16,5 mm
- Poids: 53,3 g(1,88oz)
Ressources
- Manuel: ISD04.pdf
Integrate Stepper Servo Motor Specification | |
---|---|
Fréquence d'impulsion maximale (KHz) | 200 |
Spécification du pilote pas à pas | |
Courant de sortie(A) | 1,5 - 4 A |
Tension d'entrée (V) | CC10 - 40 |
