Moteur pas à pas linéaire non-captive Nema 17 1,8 degrés 1,68A 2,8V plomb 8mm distance de voyage 300mm
Moteur pas à pas linéaire non-captive Nema 17 1,8 degrés 1,68A 2,8V plomb 8mm distance de voyage 300mm

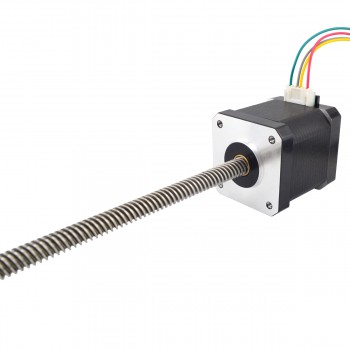

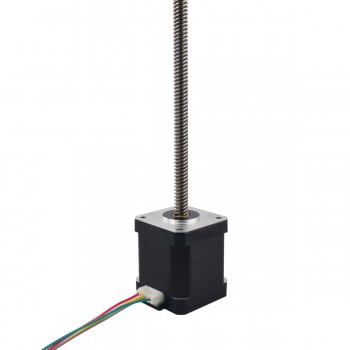

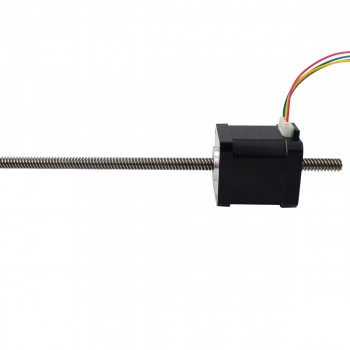

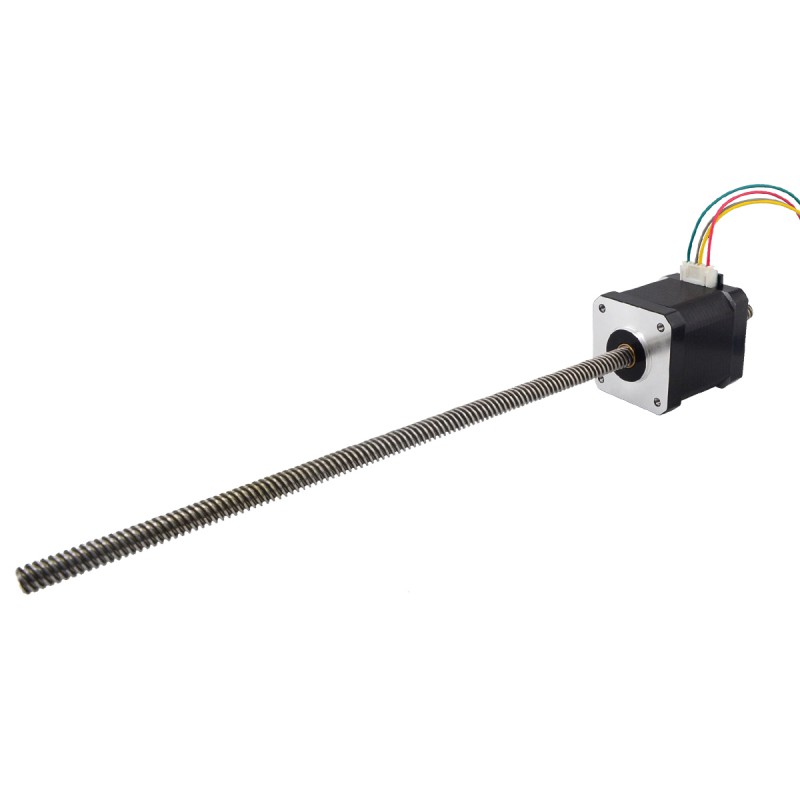

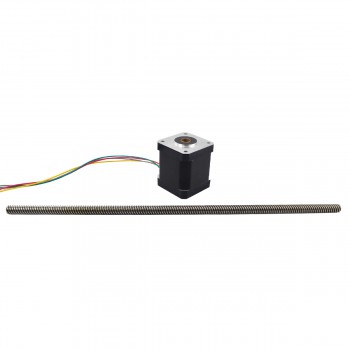

Ce modèle est un actionneur linéaire économique appelé Nema 17 Non-captive linear actuator, il est composé d'un moteur pas à pas Nema 17 de 48mm 1.8 degré 0.4A et d'une vis linéaire Tr8x8 de 300mm de long.
Spécification électrique
- Numéro de pièce du fabricant: 17LS19-1684N-300G
- Type de moteur: Moteur pas à pas linéaire non captive
- Angle par pas: 1,8 degrés
- Couple de maintien: 44Ncm(62,3oz.in)
- Courant/phase: 1,68A
- Résistance phase: 1,65ohms
- Tension: 2,8V
- Inductance de Phase: 2,80mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 48mm
- Longueur de la vis mère: 300mm（11,811"）
- Diamètre de la vis-mère: Φ8mm（0,315"）
- Résolution/lap: 8mm（0,315"）
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 350g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Gris
|
Jaune
|
Vert
|
Ressources
- Fiche complète: 17LS19-1684N-300G.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 44 |
| Inductance de Phase(mH) | 2,8 |
| Résistance de Phase(ohm) | 1,65 |
| Courant Nominal (A) | 1,68 |
| Angle par pas(°) | 1,8 |
| Type de moteur | Non-Captive |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Longueur de câble(mm) | 400 |
| Diamètre de la vis mère(mm) | 8 |
| Longueur de la vis mère(mm) | 300 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 8 |
| Résolution/pas (mm) | 0,04 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
