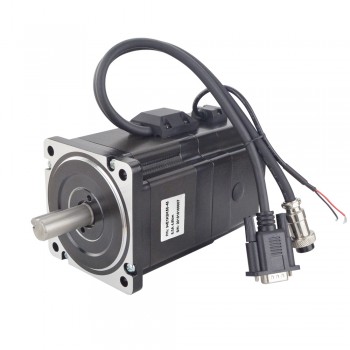

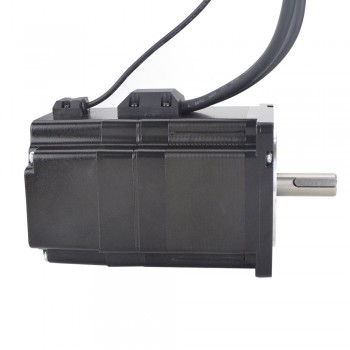

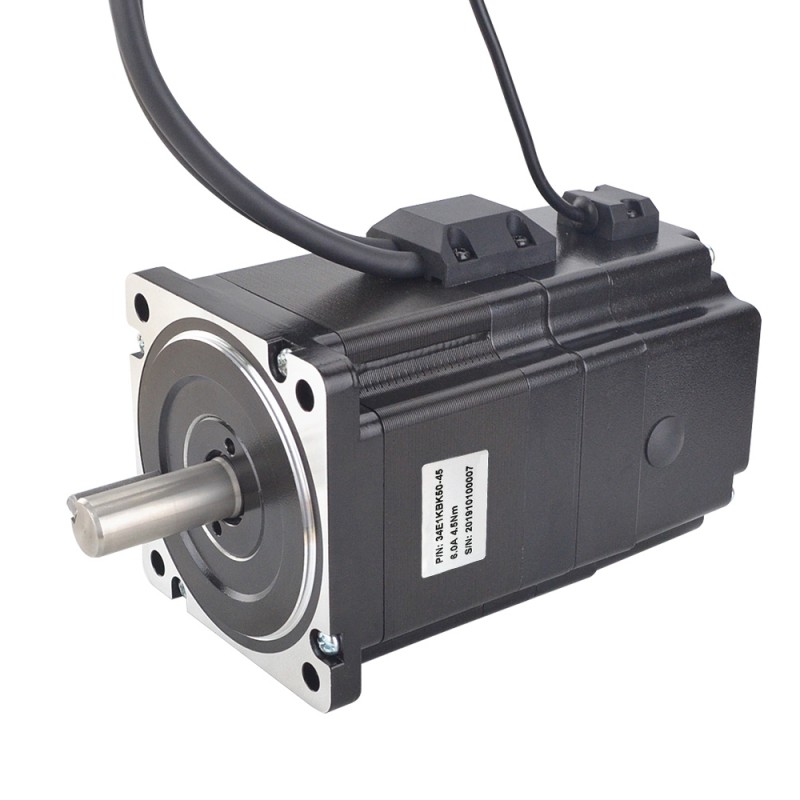

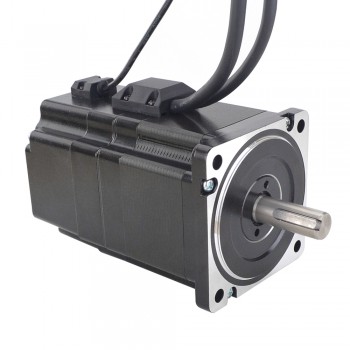

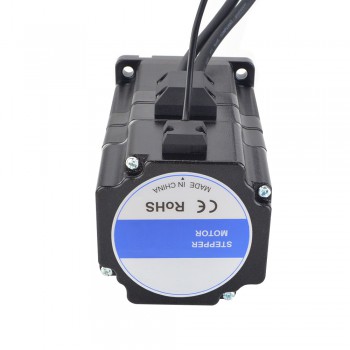

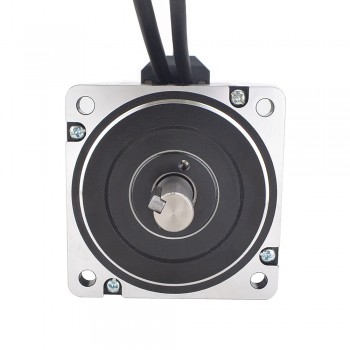

Moteur pas à pas en boucle fermée Nema 34 34E1KBK50-45 série P 1,8 degrés 4,5Nm 6,0A avec frein électromagnétique

Moteur pas à pas en boucle fermée Nema 34 34E1KBK50-45 série P 1,8 degrés 4,5Nm 6,0A avec frein électromagnétique

Spécification électrique

• Numéro de pièce du fabricant: 34E1KBK50-45
• Nombre de phases: 2
• Angle par pas: 1,8 degrés
• Couple de maintien: 4,5 Nm(637,38 oz.in)
• Courant/phase: 6,0 A
• Résistance phase: 0,34 ohms
• Inductance de Phase: 2,4 mH ± 20%(1KHz)

Spécification physique

• Dimension de la bride: 86 x 86 mm
• Longueur du moteur: 74 mm
• Diamètre de l'arbre: Φ14 mm
• Longueur d'arbre: 37 mm
• Longueur de keyway: 25 mm
• Nombre de câble: 4
• Longueur de câble: 270 mm
• Poids: 2,1 kg

Contrôle d'encodage(1000CPR)

• Blanc--GND
• red--+5VCC
• Bleu--EA-
• Noir--EA+
• Vert--EB-
• Jaune--EB+

Connexions de frein

• Rouge--24V+
• Rouge--24V-
• 5,0Nm

Rapport

Ressources

• Fiche complète: 34E1KBK50-45.pdf
• Courbe de couple: 34E1KBK50-45 Torque Curve.pdf
• 34E1KBK50-45.STEP
