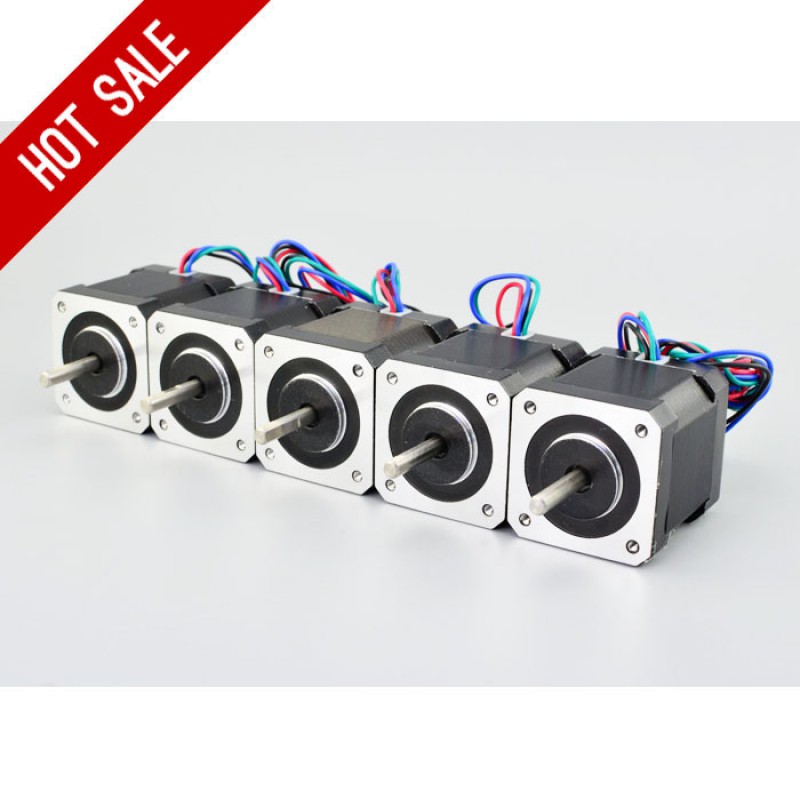

5 pièces moteur pas à pas nema 17 (4 fils 2A 17HS19-2004S1)
5 pièces moteur pas à pas nema 17 (4 fils 2A 17HS19-2004S1)

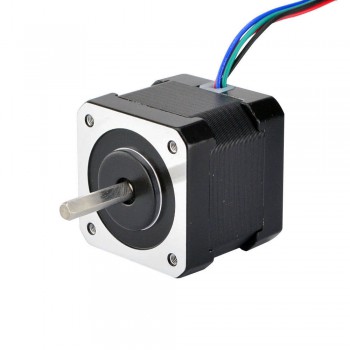

Ceci est une version mise à jour du moteur pas à pas nema 17 avec un couple de maintien de 59Ncm (83,6oz.in).

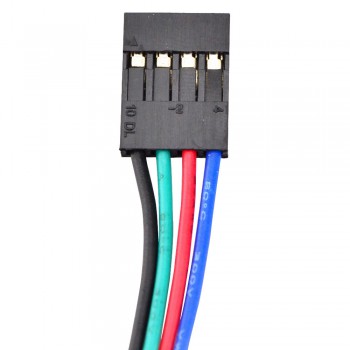

Sur la base de l'ancienne version, nous avons rallongé la longueur du câble du moteur à 1 mètre et ajouté un connecteur femelle Harwin à pas de 2,5 mm (2,54 mm) à l'extrémité du câble.
Il est idéal pour les imprimantes 3D, ainsi que pour les applications CNC et robotiques.
Spécification électrique
- Numéro du modèle: 17HS19-2004S1
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 59Ncm(84oz.in)
- Courant/phase: 2,0A
- Tension nominale: 2,8V
- Résistance phase: 1,4ohms
- Inductance de Phase: 3,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 47mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 1000mm
- Poids: 390g
Rapport
A+
|
A-
|
B+
|
B-
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 17HS19-2004S1.pdf
- Courbe de couple: 17HS19-2004S1 Torque Curve.pdf
