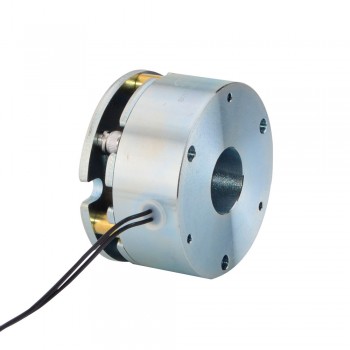

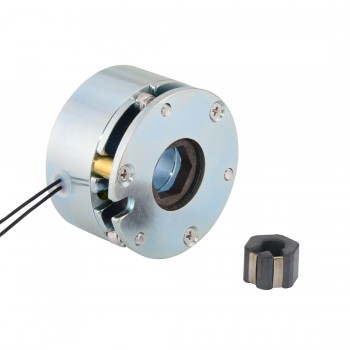

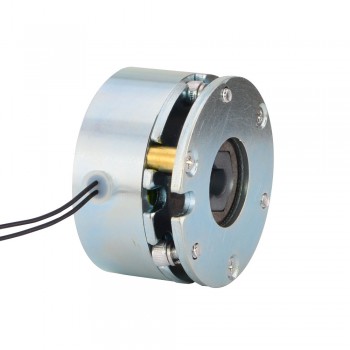

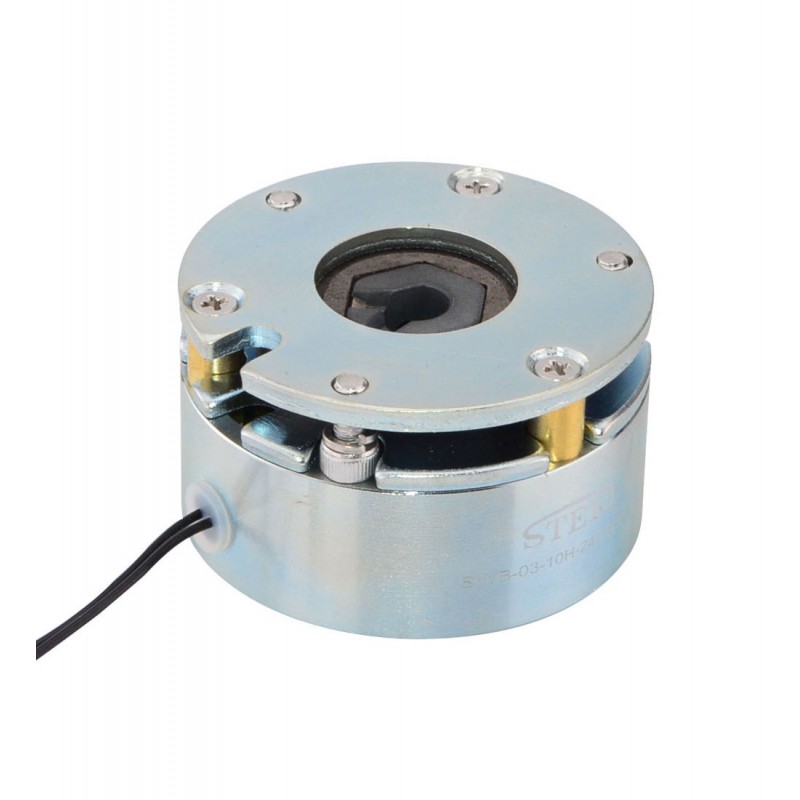

Frein électromagnétique CC 24V SWB-01 0,25Nm pour moteur pas à pas Nema 17

Ce frein est non excité de frein et fonctionne avec 24 VCC, il peut créer Max 0,24Nm(34oz.in) Couple de maintien de frottement. C'est un bon choix pour le moteur pas à pas de taille Nema 17.

Le principe de fonctionnement est:

Lorsque la Puissance électrique est appliquée, l'induit est tiré par la force électromagnétique dans l'ensemble du corps de l'aimant, qui surmonte l'action du ressort. Cela permet au disque de friction de tourner librement. Lorsque la puissance électrique est interrompue, la force électromagnétique est supprimée et le ressort de pression force mécaniquement la plaque d'armature à serrer le disque de friction entre lui-même et la plaque de pression. Cela développe un couple pour maintenir la charge.

Spécification de frein

• Type de frein: Non excité
• Couple de friction statique : 0,24Nm(34oz.in)
• Moment d'inertie : 0.6x10^-6 kg.cm²
• Tension nominale: 24V
• Puissance: 5W
• Classe de résistance à la chaleur: F
• Max. La vitesse: 5000 tr/min
• Poids: 0.2kg

Ressources

• Fiche technique des freins: SWB-01.pdf
