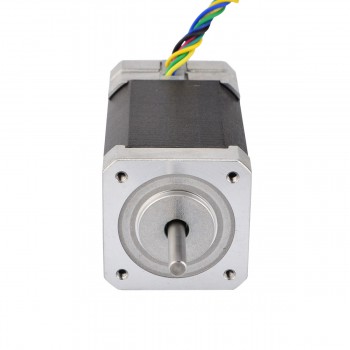

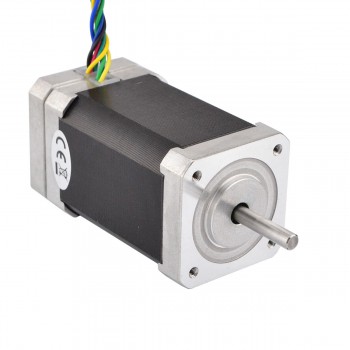

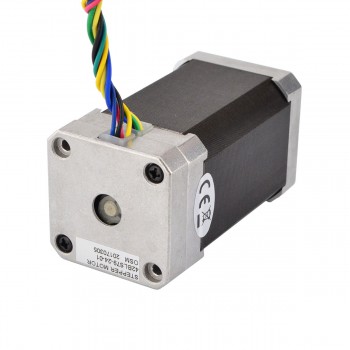

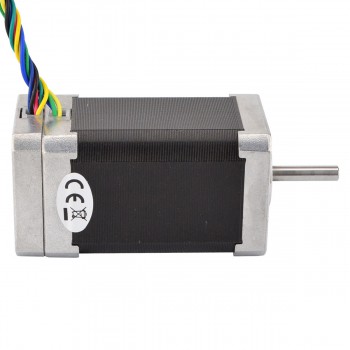

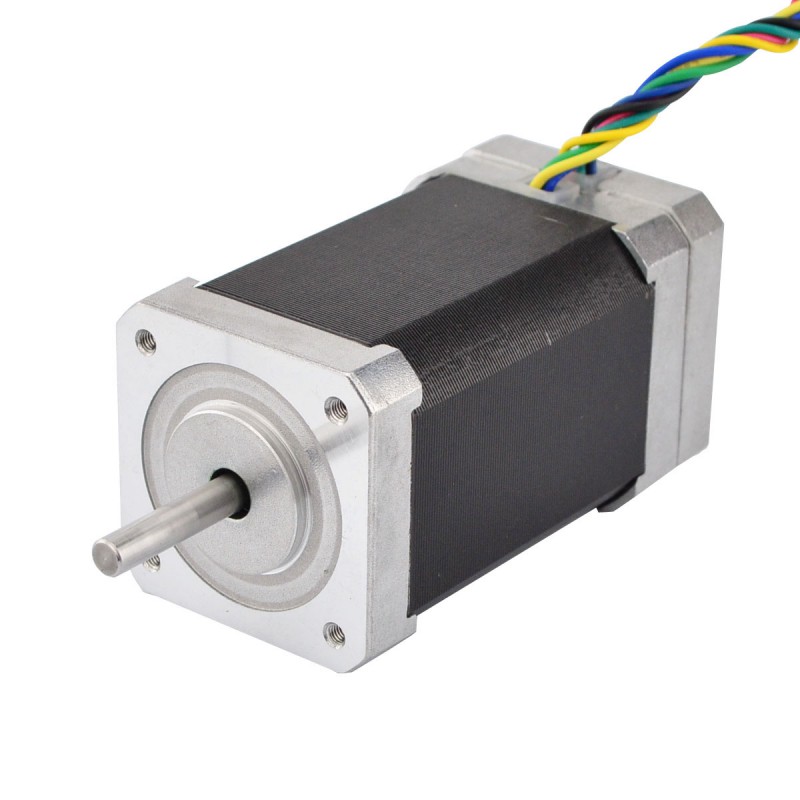

Moteur CC sans balais nema 17 0,188Nm 42BLS79-24-01 24V 78W 5,7A 42x42x79mm 4000tr/min
Spécification électrique
- Numéro du modèle: 42BLS79-24-01
- Phase: 3
- Nombre de pôles: 8
- Tension nominale: 24V
- Vitesse évaluée: 4000±10% tr/min
- Couple évalué: 0,188Nm(26,62oz.in)
- Courant Nominal: 5,7±10%A
- Puissance nominale: 78W
- Classe d'isolation: Classe B
- La resistance d'isolement: 100MΩ min à 500VCC
- Test de résistance diélectrique: 500VCA pour 1 Minute
Spécification physique
- Dimension de la bride: 42x42mm
- Longueur du moteur: 79mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Nombre de câble: 8
- Longueur de câble: 330mm
- Capteur: Capteur Hall
- Poids: 0,63kg
Rapport
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Jaune
|
Vert
|
Bleu
|
Fil rouge
|
Noir
|
Jaune
|
Vert
|
Bleu
|
| Spécification du moteur sans balais | |
|---|---|
| Type de roulement | Roulement à billes NMB, C3 |
| Classe d'isolation | Class B |
| Nombre de câble | 8 |
| Nombre de phases | 3 |
| Nombre de pôles | 8 |
| Courant Nominal(A) | 5.7 |
| Puissance nominale(W) | 78 |
| Vitesse nominale (tr/min) | 4000±10% |
| Couple nominal(Nm) | 0.188 |
| Couple nominal(oz.in) | 26.62 |
| Tension nominale(V) | 24 |
| Type de capteur | Capteur Hall |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Dimension de la bride(mm) | 42x42 |
| Longueur du moteur(mm) | 79 |
| Spécification physique | |
| Poids(g) | 630 |
