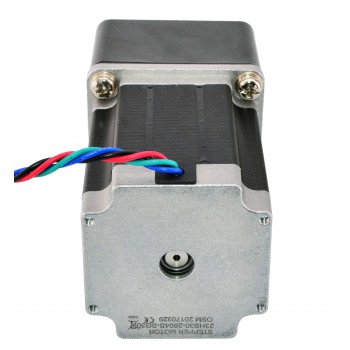

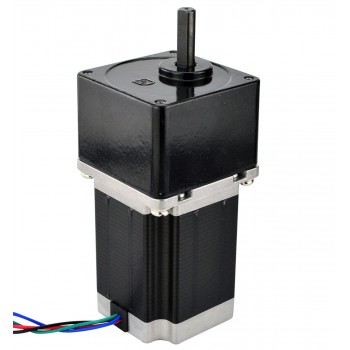

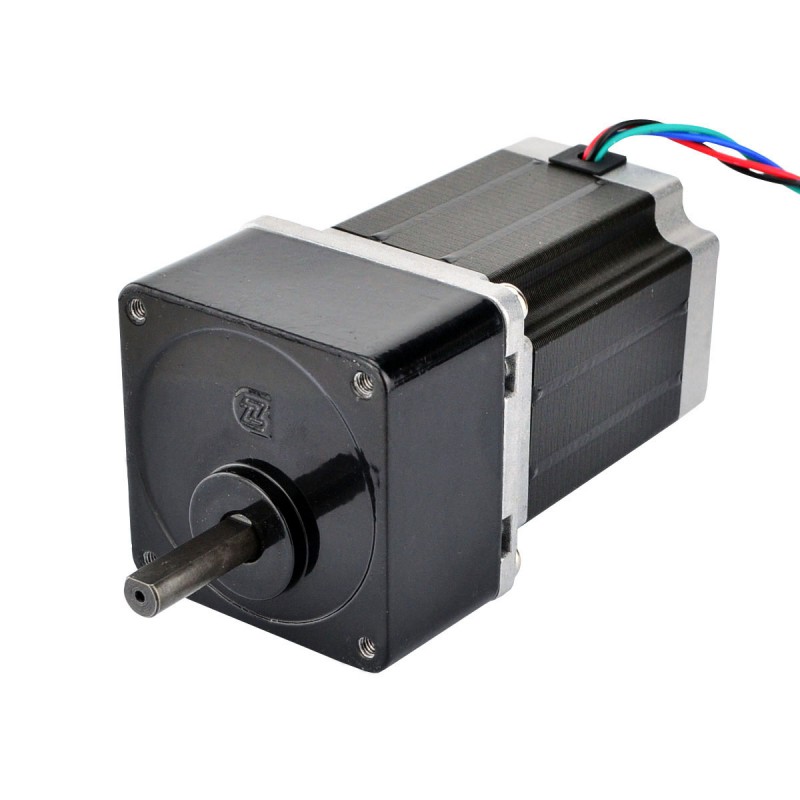

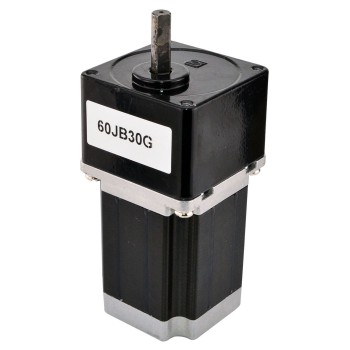

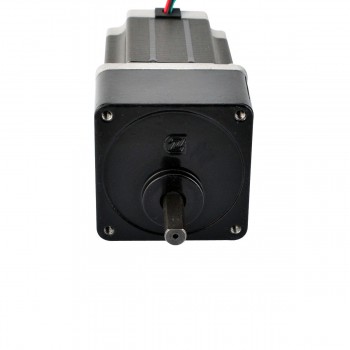

Moteur pas à pas nema 23 bipolaire 23HS30-2804S-SG30 L=76mm avec 30:1 réducteurs planétaires
-
Manuals and Documentation:
Fiche de données:
Courbe de couple:
Achat immédiat:€45,60
Ce moteur pas à pas Nema 23 avec un corps de 76 mm et un courant nominal de 2,8 A, intègre une réducteur à arbre parallèle à éperon carré de 60 mm avec un rapport de démultiplication de 30:1. C'est une bonne solution pour les applications qui disposent d'un espace limité mais qui nécessitent une faible vitesse et/ou un couple élevé.
Spécification électrique
- Numéro du modèle: 23HS30-2804S-SG30
- Type de moteur: Bipolaires
- Angle par pas: 0,06 deg
- Couple de maintien sans boîte de vitesses: 1,89Nm(267,65oz.in)
- Courant/phase: 2,8A
- Résistance de Phase: 1,13ohms
- Tension nominale: 3,2V
- Inductance de Phase: 5,4mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: Spur
- Rapport de réduction: 30
- Efficacité: 70%
- Contrecoup: <=3 deg
- Couple maximal autorisé: 5Nm
Spécifications physiques
- Dimension de la bride: 60 x 60mm
- Longueur de motor: 78mm
- Longueur de la boîte de vitesses: 40mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 28mm
- Longueur de D-Cut: 25mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,6kg
Rapport
A+
|
A-
|
B+
|
B-
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification de réducteur | |
---|---|
Contrecoup No-load(Max.°) | 3 |
Efficacité | 70% |
Rapport de vitesse | 30:1 |
Longueur de la boîte de vitesses(mm) | 40 |
Type de boîte de vitesses | Arbre Parallèle |
Couple maximal admissible(Ncm) | 500 |
Couple maximal admissible(oz.in) | 708.1 |
Spécification du moteur | |
Inductance de Phase(mH) | 5,4 |
Longueur de câble(mm) | 500 |
Dimension de la bride | Nema 23 |
Nombre de câble | 4 |
Résistance de Phase(ohm) | 1,13 |
Courant Nominal (A) | 2,8 |
Diamètre de l'arbre(mm) | 8 |
Longueur d'arbre(mm) | 28 |
Bipolaires / Unipolaire | Bipolar |
Couple de maintien sans boîte de vitesses(Ncm) | 189 |
Couple de maintien sans boîte de vitesses(oz.in) | 267.6 |
Longueur du moteur(mm) | 78 |
Arbre simple/double arbre | Arbre Simple |
Type d'arbre | D-Cut |
Spécification physique | |
Poids(g) | 1500 |
