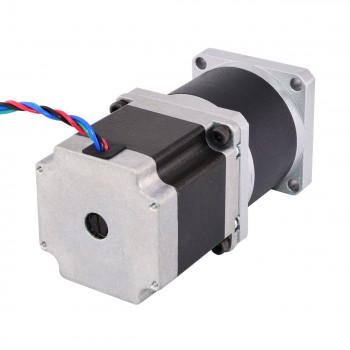

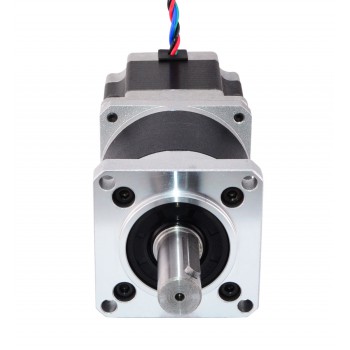

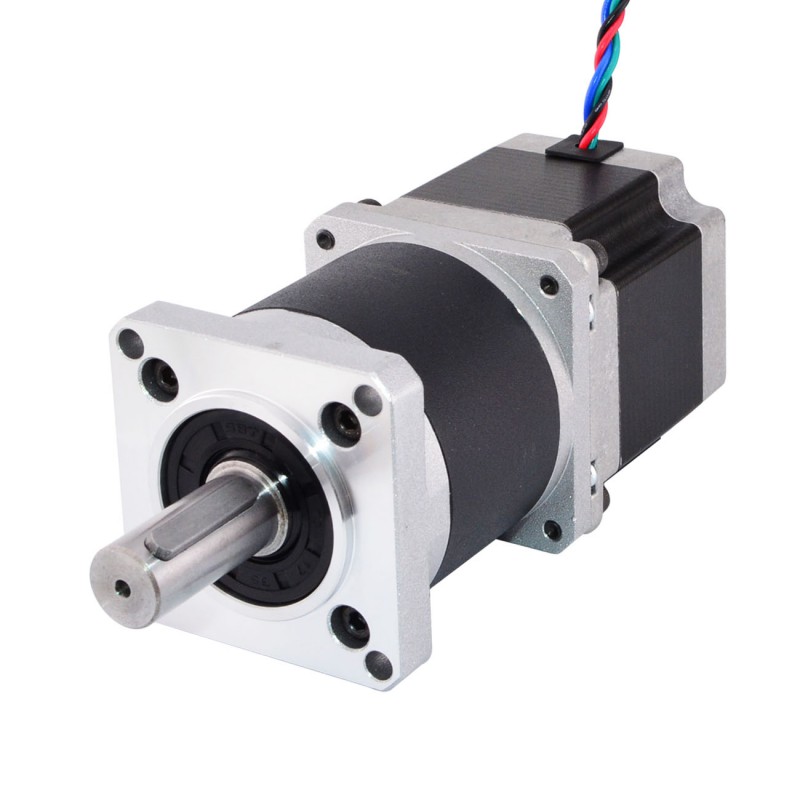

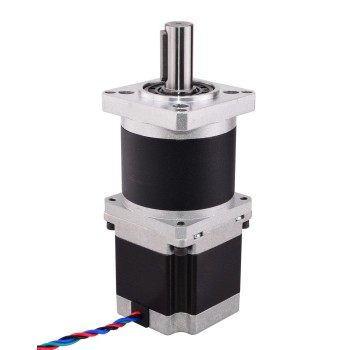

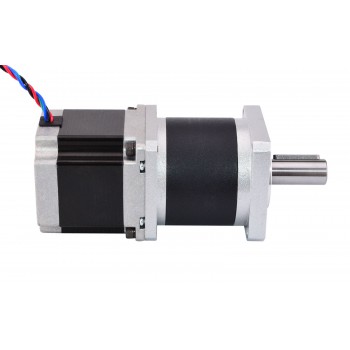

Moteur pas à pas nema 23 L=56mm 23HS22-2804S-HG100 avec 100:1 réducteur planétaire de haute précision

NO.:23HS22-2804S-HG100
Poster un avis
Achat immédiat:€87,08
Quantité: - +

Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - 99 100 - Max
€85,07 €83,04 €81,00 €78,98
Ajouter au panier

Ce moteur pas à pas Nema 23 avec un corps de 55 mm et un courant nominal de 2,8 A, intégré à un réducteur planétaire de 61,65 mm avec un rapport de démultiplication de 100:1. C'est une bonne solution pour les applications qui ont un espace spécial mais qui nécessitent une faible vitesse et/ou un couple élevé.

Spécification électrique

  • Numéro du modèle: 23HS22-2804S-HG100
  • Type de moteur: Bipolaires
  • Angle par pas: 0,018 deg
  • Couple de maintien sans boîte de vitesses: 103Ncm(146oz.in)
  • Courant/phase: 2,8A
  • Résistance de Phase: 0,9ohms
  • Tension nominale: 2,5V
  • Inductance de Phase: 2,8mH ± 20%(1KHz)

Spécifications de la boîte de vitesses

  • Type de boîte à engrenages: planétaire
  • Rapport de réduction: 100 : 1
  • Efficacité: 90%
  • Contrecoup: <=25 arcmin
  • Couple maximal autorisé: 25Nm(3540oz.in)
  • Moment admissible couple: 40Nm(5664oz.in)
  • Charge radiale maximale de l'arbre: 400N
  • Température ambiante: -10 - 90℃
  • Classe d'isolation: B
  • Bruit: <=50 dB
  • Vie: 20000 h

Spécifications physiques

  • Dimension de la bride: 57 x 57mm
  • Longueur de motor: 55mm
  • Longueur de la boîte de vitesses: 61,65mm
  • Diamètre de l'arbre: Φ14mm
  • Longueur d'arbre: 34mm
  • Key-way Longueur: 25mm
  • Nombre de câble: 4
  • Longueur de câble: 320mm
  • Poids: 1800g

Rapport

A+
A-
B+
B-
Fil noir
Fil vert
Fil rouge
Fil bleu
Précédent: Moteur pas à pas nema 23 L=56mm 23HS22-2804S-HG50 avec 50:1 réducteur planétaire de haute précision
Suivant: Moteur pas à pas nema 23 bipolaire 23HS30-2804S-SG5 L=76mm avec 5:1 réducteurs planétaires
Spécification de réducteur
Contrecoup No-load(Max.°) 0,25
Efficacité 90%
Rapport de vitesse 100:1
Longueur de la boîte de vitesses(mm) 61.65
Type de boîte de vitesses Planétaires
Couple maximal admissible(Ncm) 2500
Couple maximal admissible(oz.in) 3540.3
Moment de couple admissible(Ncm) 5664.5
Charge radiale maximale de l'arbre(N) 400
Spécification du moteur
Inductance de Phase(mH) 2,8
Longueur de câble(mm) 320
Dimension de la bride Nema 23
Nombre de câble 4
Résistance de Phase(ohm) 0,9
Courant Nominal (A) 2,8
Diamètre de l'arbre(mm) 14
Longueur d'arbre(mm) 34
Bipolaires / Unipolaire Bipolar
Couple de maintien sans boîte de vitesses(Ncm) 103
Couple de maintien sans boîte de vitesses(oz.in) 145.86
Longueur du moteur(mm) 55
Arbre simple/double arbre Arbre Simple
Type d'arbre Key-way
Spécification physique
Poids(g) 1800
