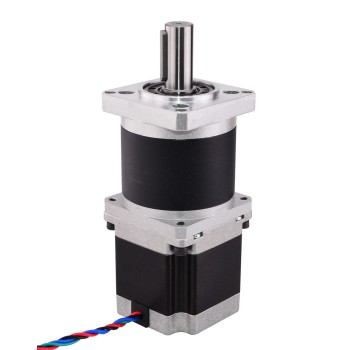

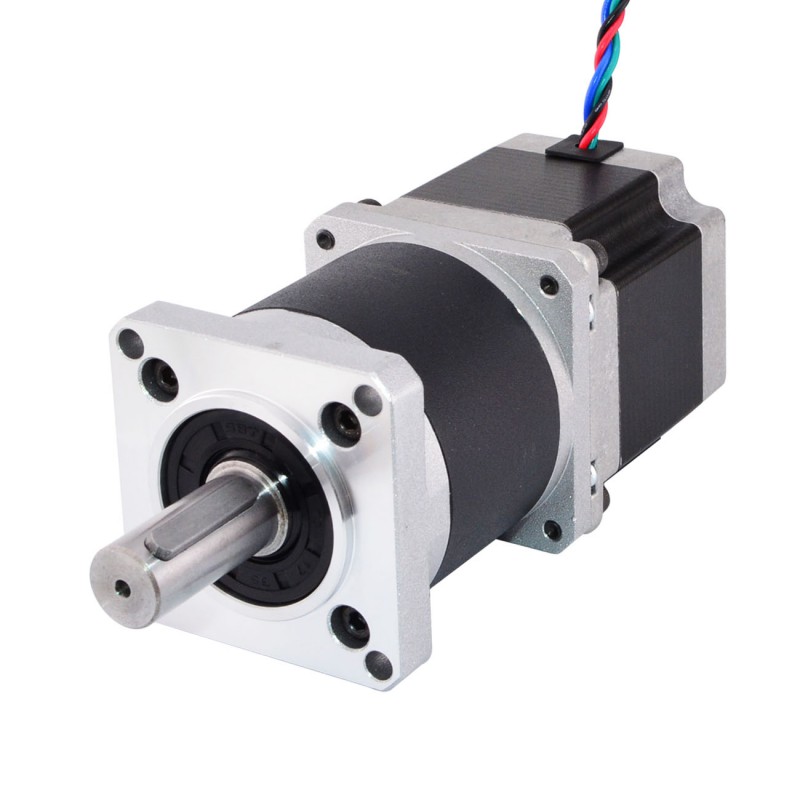

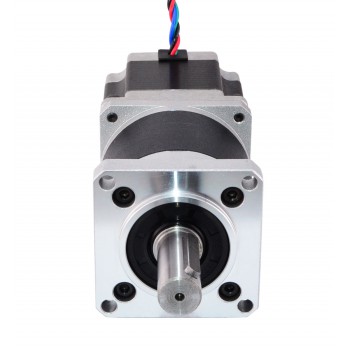

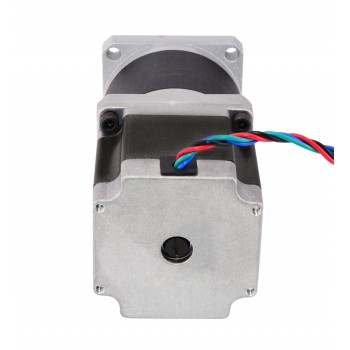

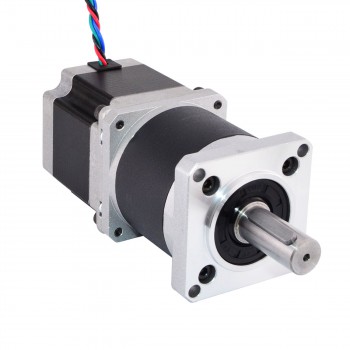

Moteur pas à pas nema 23 L=56mm 23HS22-2804S-HG5 avec 5:1 réducteur planétaire de haute précision
- Manuals and Documentation: Fiche de données:
Achat immédiat:€75,79
Ce moteur pas à pas Nema 23 avec un corps de 55 mm et un courant nominal de 2,8 A, intégré à un réducteur planétaire de 54 mm avec un rapport de démultiplication de 5:1, C'est une bonne solution pour les applications qui ont un espace spécial mais qui nécessitent une faible vitesse et/ou un couple élevé,
Spécification électrique
- Numéro du modèle: 23HS22-2804S-HG5
- Type de moteur: Bipolaires
- Angle par pas: 0,36 deg
- Couple de maintien sans boîte de vitesses: 103Ncm(146oz.in)
- Courant/phase: 2,8A
- Résistance de Phase: 0,9ohms
- Tension nominale: 2,5V
- Inductance de Phase: 2,8mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 5 : 1
- Efficacité: 95%
- Contrecoup: <=15 arcmin
- Couple maximal autorisé: 6Nm(849,7oz.in)
- Moment admissible couple: 12Nm(1699oz.in)
- Charge radiale maximale de l'arbre: 400N
- Température ambiante: -10 - 90℃
- Classe d'isolation: B
- Bruit: <=50 dB
- Vie: 20000 h
Spécifications physiques
- Dimension de la bride: 57 x 57mm
- Longueur de motor: 55mm
- Longueur de la boîte de vitesses: 54mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 34mm
- Key-way Longueur: 25mm
- Nombre de câble: 4
- Longueur de câble: 320mm
- Poids: 1500g
Rapport
A+
|
A-
|
B+
|
B-
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification de réducteur | |
---|---|
Contrecoup No-load(Max.°) | 0,25 |
Efficacité | 95% |
Rapport de vitesse | 5:1 |
Longueur de la boîte de vitesses(mm) | 54 |
Type de boîte de vitesses | Planétaires |
Couple maximal admissible(Ncm) | 600 |
Couple maximal admissible(oz.in) | 849.7 |
Moment de couple admissible(Ncm) | 1699.3 |
Charge radiale maximale de l'arbre(N) | 400 |
Spécification du moteur | |
Inductance de Phase(mH) | 2,8 |
Longueur de câble(mm) | 320 |
Dimension de la bride | Nema 23 |
Nombre de câble | 4 |
Résistance de Phase(ohm) | 0,9 |
Courant Nominal (A) | 2,8 |
Diamètre de l'arbre(mm) | 14 |
Longueur d'arbre(mm) | 34 |
Bipolaires / Unipolaire | Bipolar |
Couple de maintien sans boîte de vitesses(Ncm) | 103 |
Couple de maintien sans boîte de vitesses(oz.in) | 145.86 |
Longueur du moteur(mm) | 55 |
Arbre simple/double arbre | Arbre Simple |
Type d'arbre | Key-way |
