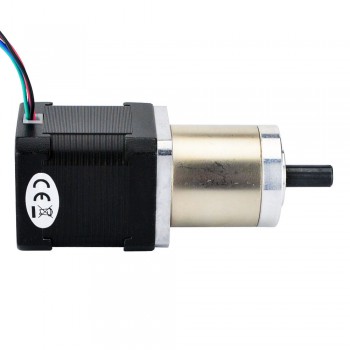

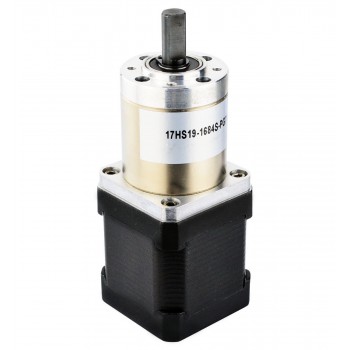

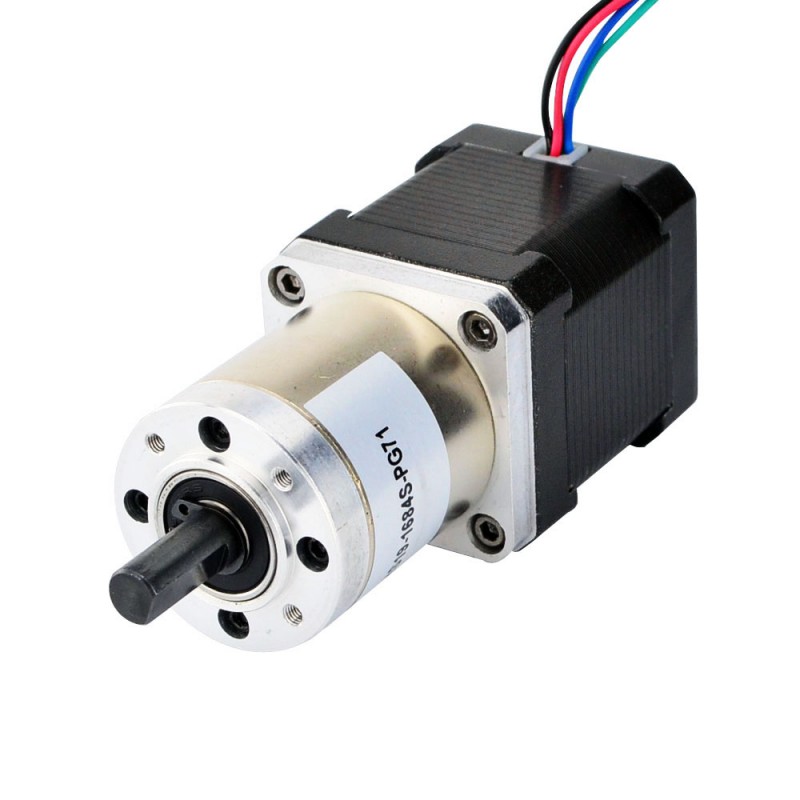

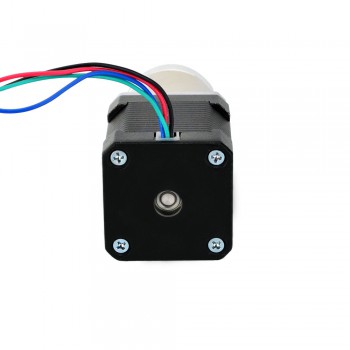

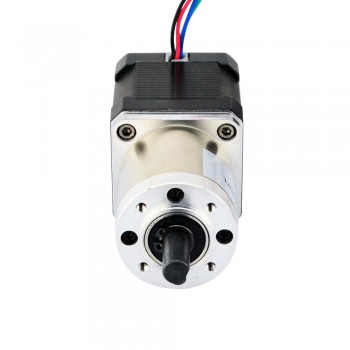

Moteur pas à pas nema 17 bipolaire L=48mm 17HS19-1684S-PG71 avec 71:1 réducteurs planétaires
Ce moteur pas à pas Nema 17 d'une longueur de 48 mm et d'un courant nominal de 1,68 A intègre un engrenage planétaire avec un rapport de réduction de 71,14:1. C'est une bonne solution pour les applications qui nécessitent une faible vitesse et / ou un faible couple lorsque l'espace est limité.
Elektrische Spezifikation
- Hersteller-Teilenummer: 17HS19-1684S-PG71
- Motorentyp: Bipolaires
- Schrittwinkel: 0,0253 deg
- Haltemoment ohne Getriebe: 44Ncm(62,31oz.in)
- Strom/Phase: 1,68A
- Widerstand/Phase: 1,65ohms
- Stromspannung: 2,8V
- Induktivität: 2,8mH ± 20%(1KHz)
Getriebe spezifikationen
- Getriebetyp: planétaire
- Getriebe übersetzung: 71,14: 1
- Effizienz: 73%
- Contrecoup: <=1 deg
- Max, Zulässiges Drehmoment: 4Nm(566oz.in)
- Moment zulässiges Drehmoment: 6Nm(850oz.in)
- Maximale axiale Belastung der Welle: 50N
- Maximale Radialbelastung der Welle: 100N
Physikalische Spezifikation
- RahmenGröße: 42 x 42mm
- Motor Länge: 48mm
- Getriebe länge: 42,7mm
- Wellendurchmesser: Φ8mm
- Schaftlänge: 20mm
- D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 620g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressourcen
- Vollständiges Datenblatt: 17HS19-1684S-PG71.pdf
- Drehmomentkurve: 17HS19-1684S-PG71_Torque_Curve.pdf
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1 |
| Efficacité | 73% |
| Rapport de vitesse | 71.14:1 |
| Longueur de la boîte de vitesses(mm) | 42.7 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 400 |
| Couple maximal admissible(oz.in) | 566.4 |
| Moment de couple admissible(Ncm) | 849.7 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 3.2 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 17 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1.8 |
| Courant Nominal (A) | 1.68 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 20 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 52 |
| Couple de maintien sans boîte de vitesses(oz.in) | 73.6 |
| Longueur du moteur(mm) | 48 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Spécification physique | |
| Poids(g) | 600 |
