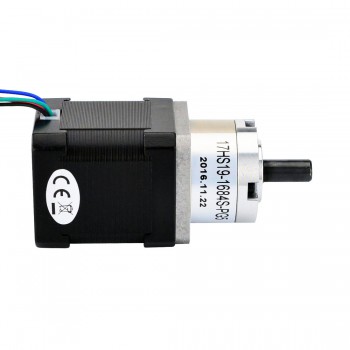

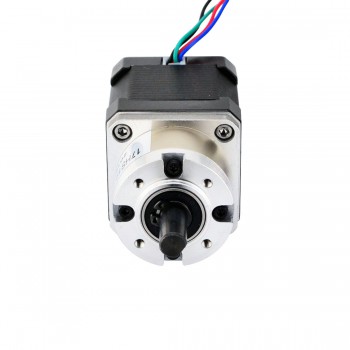

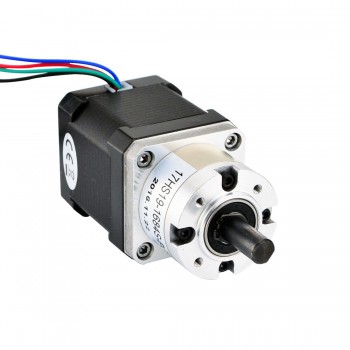

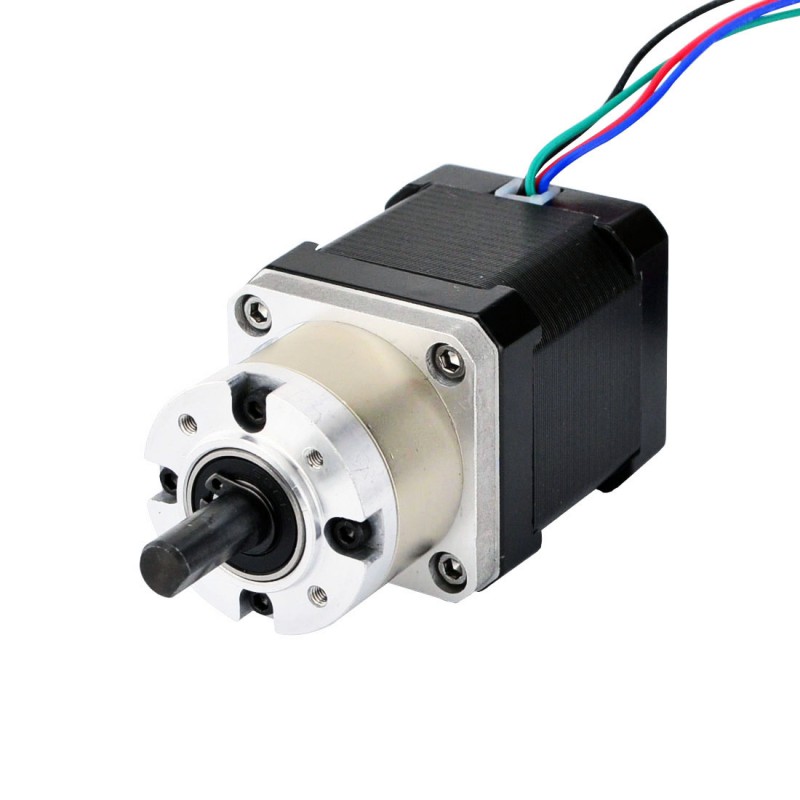

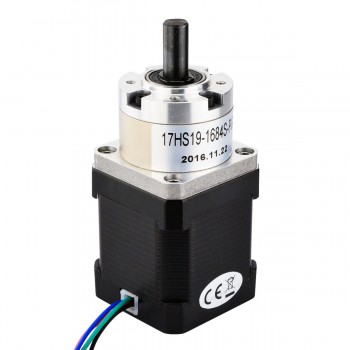

Moteur pas à pas nema 17 bipolaire 17HS19-1684S-PG5 L=48mm avec 5:1 réducteurs planétaires

Moteur pas à pas nema 17 bipolaire 17HS19-1684S-PG5 L=48mm avec 5:1 réducteurs planétaires
NO.:17HS19-1684S-PG5
Poster un avis
Offre spéciale Noël 2024:
  • 6% de remise sur tous les produits
  • Valable jusqu'au 6 janvier 2025
  • Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€30,54
Quantité: - +


Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - 99 100 - Max
€29,87 €29,21 €28,55 €27,88
Ajouter au panier

Ce moteur pas à pas Nema 17 avec un corps de 48 mm et un courant nominal de 1,68 A, intégrait un réducteur planétaire avec un rapport de démultiplication de 5,18:1. C'est une bonne solution pour les applications avec un espace limité mais nécessitant une vitesse faible et / ou un couple élevé.


Spécification électrique

  • Numéro du modèle: 17HS19-1684S-PG5
  • Type de moteur: Bipolaires
  • Angle par pas: 0,35 deg
  • Couple de maintien sans boîte de vitesses: 44Ncm(62,31oz.in)
  • Courant/phase: 1,68A
  • Résistance phase: 1,65ohms
  • Tension nominale: 2,8V
  • Inductance de Phase: 2,8mH ± 20%(1KHz)

Spécifications de la boîte de vitesses

  • Type de boîte à engrenages: planétaire
  • Rapport de réduction: 5,18: 1
  • Efficacité: 90%
  • Contrecoup: <=1 deg
  • Couple maximal autorisé: 2Nm(283oz.in)
  • Moment admissible couple: 4Nm(566oz.in)
  • Charge axiale maximale de l'arbre: 50N
  • Charge radiale maximale de l'arbre: 100N

Spécifications physiques

  • Dimension de la bride: 42 x 42mm
  • Longueur de motor: 48mm
  • Longueur de la boîte de vitesses: 27,3mm
  • Diamètre de l'arbre: Φ8mm
  • Longueur d'arbre: 20mm
  • Longueur de D-Cut: 15mm
  • Nombre de câble: 4
  • Longueur de câble: 500mm
  • Poids: 520g

Rapport

A+
A-
B+
B-
Fil noir
Fil vert
Fil rouge
Fil bleu
Précédent: Moteur pas à pas nema 17 unipolaire 17HS19-0406S-PG14 L=48mm avec 5:1 réducteurs planétaires
Suivant: Moteur pas à pas nema 17 bipolaire 17HS19-1684S-PG14 L=48mm avec 14:1 réducteurs planétaires
Spécification de réducteur
Contrecoup No-load(Max.°) 1
Efficacité 90%
Rapport de vitesse 5,18:1
Longueur de la boîte de vitesses(mm) 27.3
Type de boîte de vitesses Planétaires
Couple maximal admissible(Ncm) 200
Couple maximal admissible(oz.in) 283.2
Moment de couple admissible(Ncm) 400 / 566.4
Charge axiale maximale de l'arbre(N) 50
Charge radiale maximale de l'arbre(N) 100
Spécification du moteur
Inductance de Phase(mH) 3,2
Longueur de câble(mm) 500
Dimension de la bride Nema 17
Nombre de câble 4
Résistance de Phase(ohm) 1,8
Courant Nominal (A) 1,68
Diamètre de l'arbre(mm) 8
Longueur d'arbre(mm) 20
Bipolaires / Unipolaire Bipolar
Couple de maintien sans boîte de vitesses(Ncm) 52
Couple de maintien sans boîte de vitesses(oz.in) 73.6
Longueur du moteur(mm) 48
Arbre simple/double arbre Arbre Simple
Type d'arbre D-Cut
Spécification physique
Poids(g) 600
