Moteur pas à pas bipolaire nema 16 (21Ncm 16HS13-0404S 1,8 degré 12V 0,4A 4 fils)
- Manuels et Documentation: Fiche de données:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€11,96

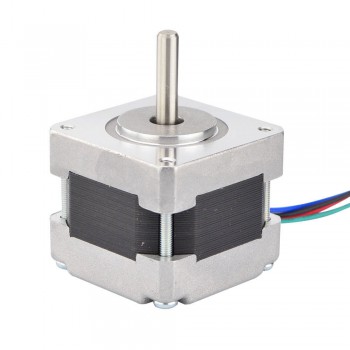

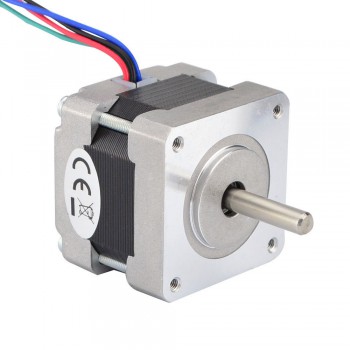

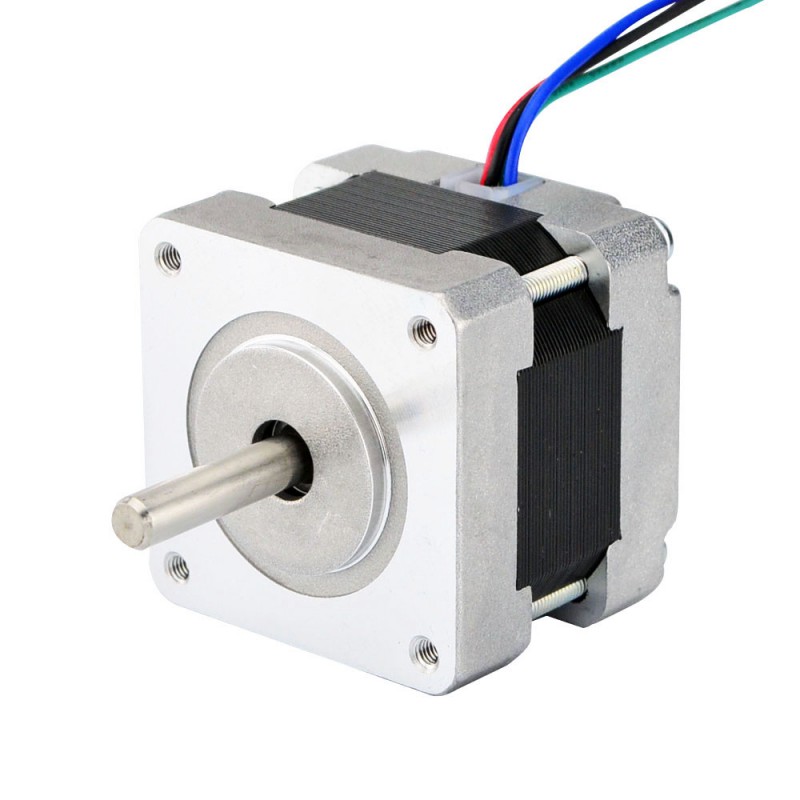

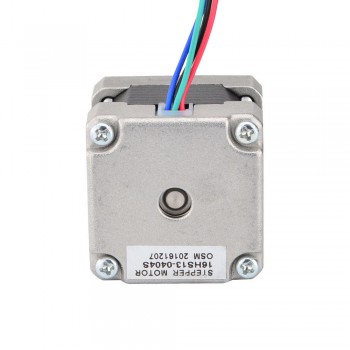

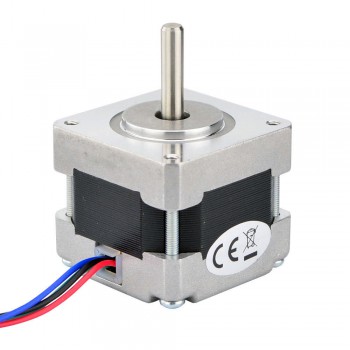

Ce moteur pas à pas bipolaire Nema 16 avec angle de pas 1,8deg et taille 39x39x34mm. Il a 4 fils, chaque phase tire 0,4A à 12V, avec un couple de maintien de 21Ncm (29,7oz.in).
Spécification électrique
- Numéro du modèle: 16HS13-0404S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 21Ncm(29,7oz.in)
- Courant/phase: 0,4A
- Tension nominale: 12V
- Résistance phase: 30ohms
- Inductance de Phase: 32mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 39 x 39mm
- Longueur du moteur: 34mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 22mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 190g
Rapport
A+
|
A-
|
B+
|
B-
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification électrique | |
---|---|
Bipolaires / Unipolaire | Bipolar |
Couple de maintien (Ncm) | 21 |
Couple de maintien (oz.in) | 29,7 |
Inductance de Phase(mH) | 32 |
Résistance de Phase(ohm) | 30 |
Courant Nominal (A) | 0,4 |
Angle par pas(°) | 1,8 |
Spécification physique | |
Longueur du moteur(mm) | 34 |
Taille du cadre(mm) | 39x39 |
Arbre simple/double arbre | Arbre Simple |
Type d'arbre | O |
Diamètre de l'arbre(mm) | 5 |
Longueur d'arbre(mm) | 22 |
Nombre de câble | 4 |
Longueur de câble(mm) | 300 |
Poids(g) | 180 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
