Moteur pas à pas linéaire nema 17 (17LS19-1304Q-250E actionneur externe 1,3A résolution 4,8774mm)

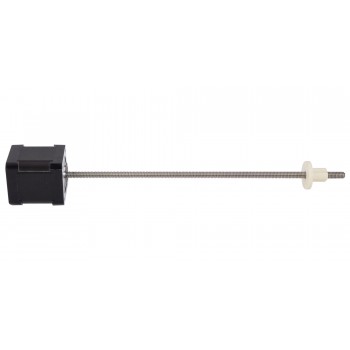

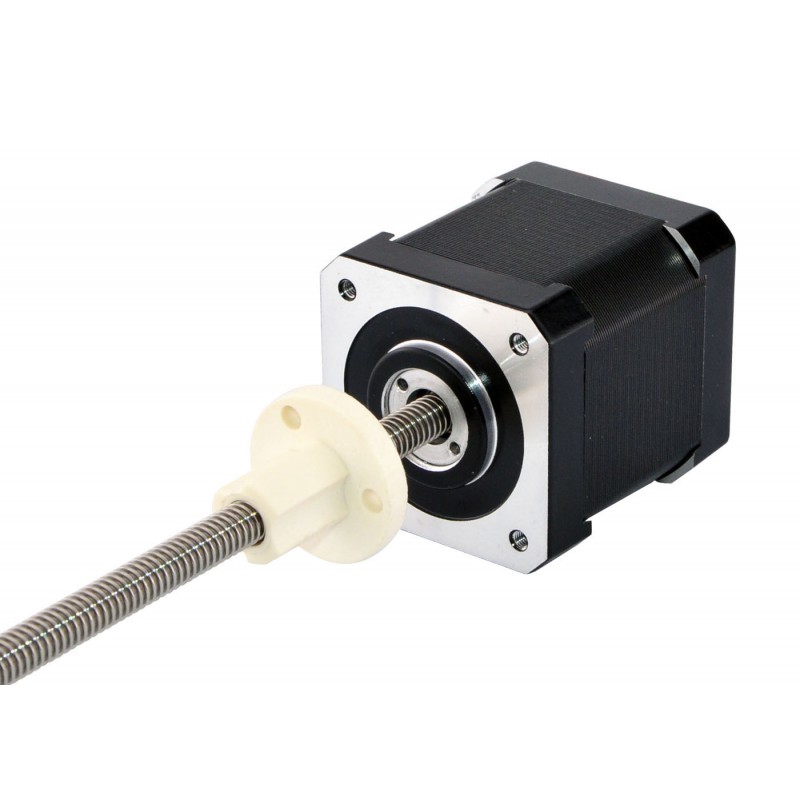

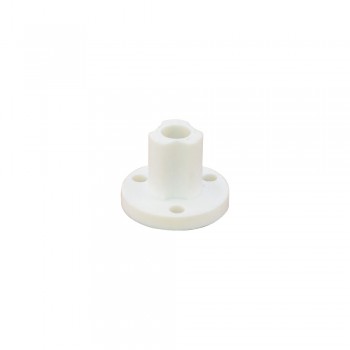

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe à double pile Haydon Kerk série 43000 nema 17. La partie moteur est un moteur pas à pas Nema 17 de 1,8 degré 1,3 A de corps de 48 mm, et il a intégré un diamètre de 250 mm de 5,5 4 mm (0,2181 ") (9,8425") de longueur de vis-mère et un écrou de vis POM, la course linéaire est de 4,877 mm (0,192") par tour.

Spécification électrique

• Numéro du modèle: 17LS19-1304Q-250E
• Type de moteur: Moteur pas à pas linéaire external
• Angle par pas: 1,8°
• Poussée minimale: 133N (300pps)
• Courant/phase: 1,3A
• Résistance de Phase: 3,96ohms
• Tension nominale: 5V
• Inductance de Phase: 6,66mH±20%(1KHz)

Spécification physique

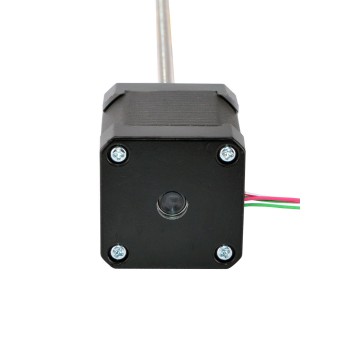

• Dimension de la bride: 42 x 42mm
• Longueur du moteur: 48mm
• Longueur de vis-mère: 250mm(9,8425")

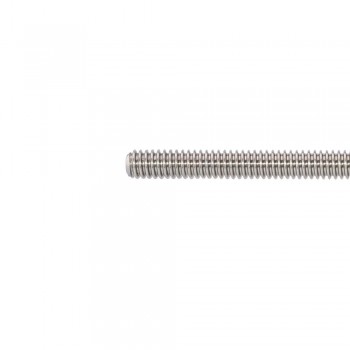

• Diamètre de la vis-mère: Φ5,54mm(0,2181")
• Résolution / pas: 0,024384mm(0,00096" )
• Plomb: 4,877mm(0,192")
• Nombre de câble: 4
• Longueur de câble: 300mm
• Poids: 352g

Rapport

Ressources

• Fiche de données: 17LS19-1304Q-250E.pdf
