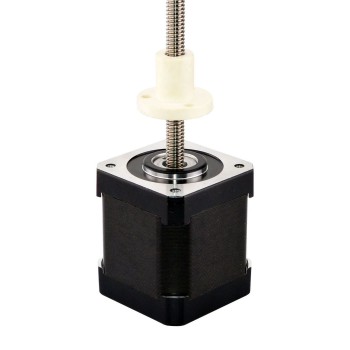

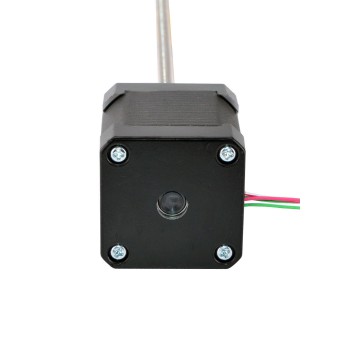

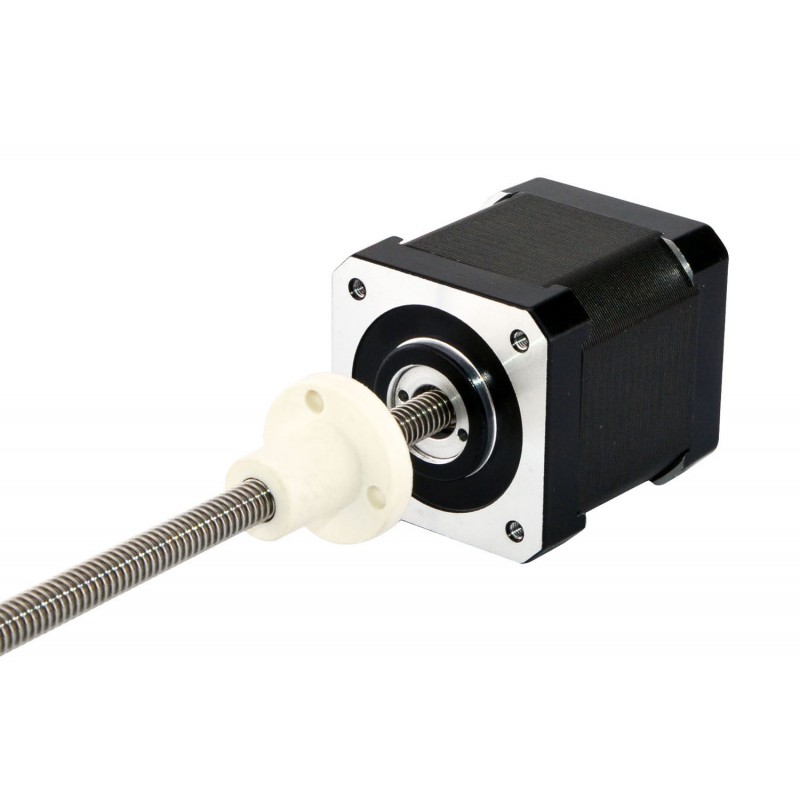

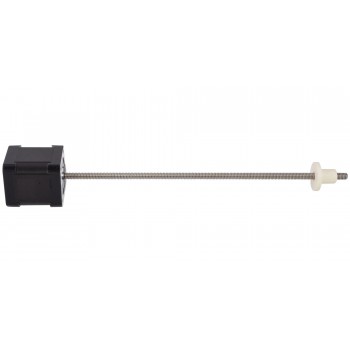

Moteur pas à pas linéaire nema 17 (17LS19-1304P-250E actionneur externe 1,3A résolution 0,794mm)

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe à double pile Haydon Kerk série 43000 nema 17. La partie moteur est un moteur pas à pas Nema 17 de 1,8 degré 1,3 A de corps de 48 mm, et il a intégré un diamètre de 250 mm de 6,3 5 mm (0,25 ") (9,8425") de longueur de vis-mère et un écrou de vis POM, la course linéaire est de 0,794 mm (0,03125") par tour.

Spécification électrique

• Numéro du modèle: 17LS19-1304P-250E
• Type de moteur: Moteur pas à pas linéaire external
• Angle par pas: 1,8°
• Poussée minimale: 560N (300pps)
• Courant/phase: 1,3A
• Résistance de Phase: 3,96ohms
• Tension nominale: 5V
• Inductance de Phase: 6,66mH±20%(1KHz)

Spécification physique

• Dimension de la bride: 42 x 42mm
• Longueur du moteur: 48mm

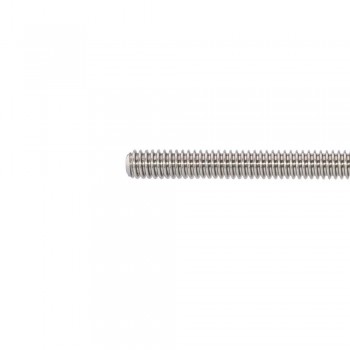

• Longueur de vis-mère: 250mm(9,8425")
• Diamètre de la vis-mère: Φ6,35mm(0,25")
• Résolution / pas: 0,00396875mm(0,00015625" )
• Plomb: 0,794mm(0,03125")
• Nombre de câble: 4
• Longueur de câble: 300mm
• Poids: 352g

Rapport

Ressources

• Fiche de données: 17LS19-1304P-250E.pdf
