Moteur pas à pas linéaire nema 14 (14LS17-09149-250E actionneur externe 0,91A résolution 1,27mm)

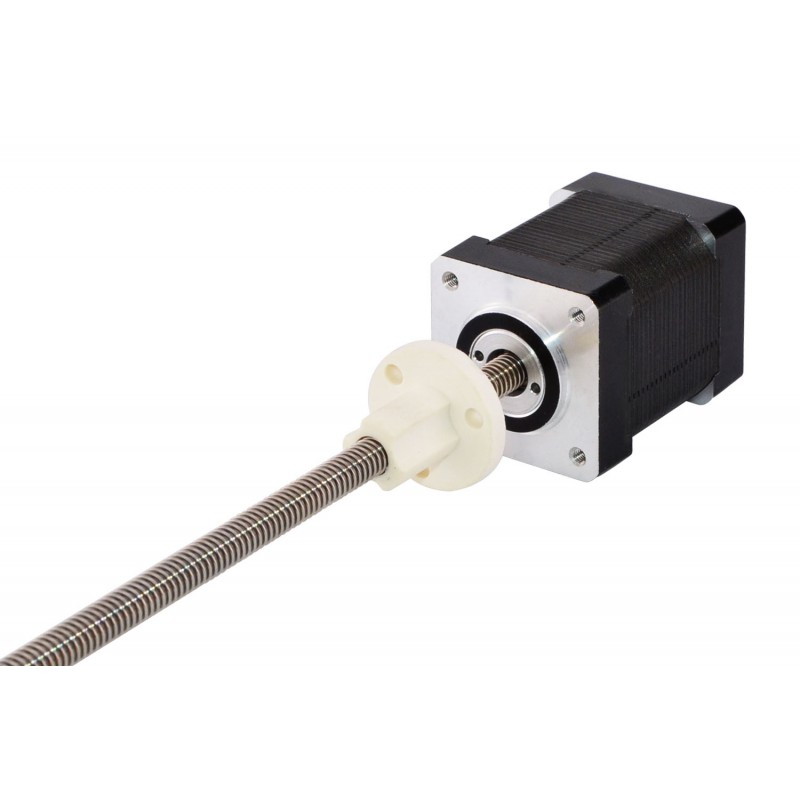

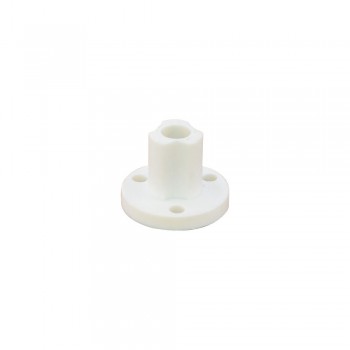

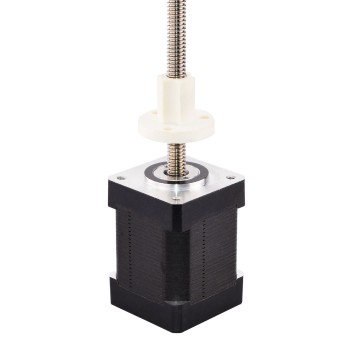

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe à double pile de nema 14 de la série 35000 de Haydon Kerk. La partie moteur est un moteur pas à pas Nema 14 de 1,8 degré 0,91A de 48 mm, et il a intégré une vis mère de 6,35 mm (0,25 ") de diamètre 250 mm (9,8425") de longueur et un écrou à vis POM, la course linéaire est de 1,27 mm (0,05 ") par tour.
Spécification électrique
- Numéro du modèle: 14LS17-09149-250E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8°
- Poussée minimale: 224N (300pps)
- Courant/phase: 0,91A
- Résistance de Phase: 5,5ohms
- Tension nominale: 5V
- Inductance de Phase: 7,63mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 35 x 35mm
- Longueur du moteur: 48mm

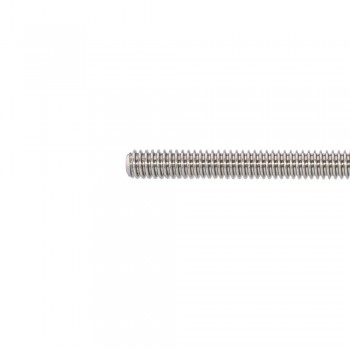

- Longueur de vis-mère: 250mm(9,8425")
- Diamètre de la vis-mère: Φ6,35mm(0,25")
- Résolution / pas: 0,00635mm(0,00025" )
- Plomb: 1,27mm(0,05")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 240g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
Ressources
- Fiche de données: 14LS17-09149-250E.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 7.63 |
| Poussée minimale(N) | 224 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 5.5 |
| Courant Nominal (A) | 0.91 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | 35x35 |
| Diamètre de la vis mère(mm) | 6.35 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 1.27 |
| Résolution/pas(mm) | 0.00635 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
