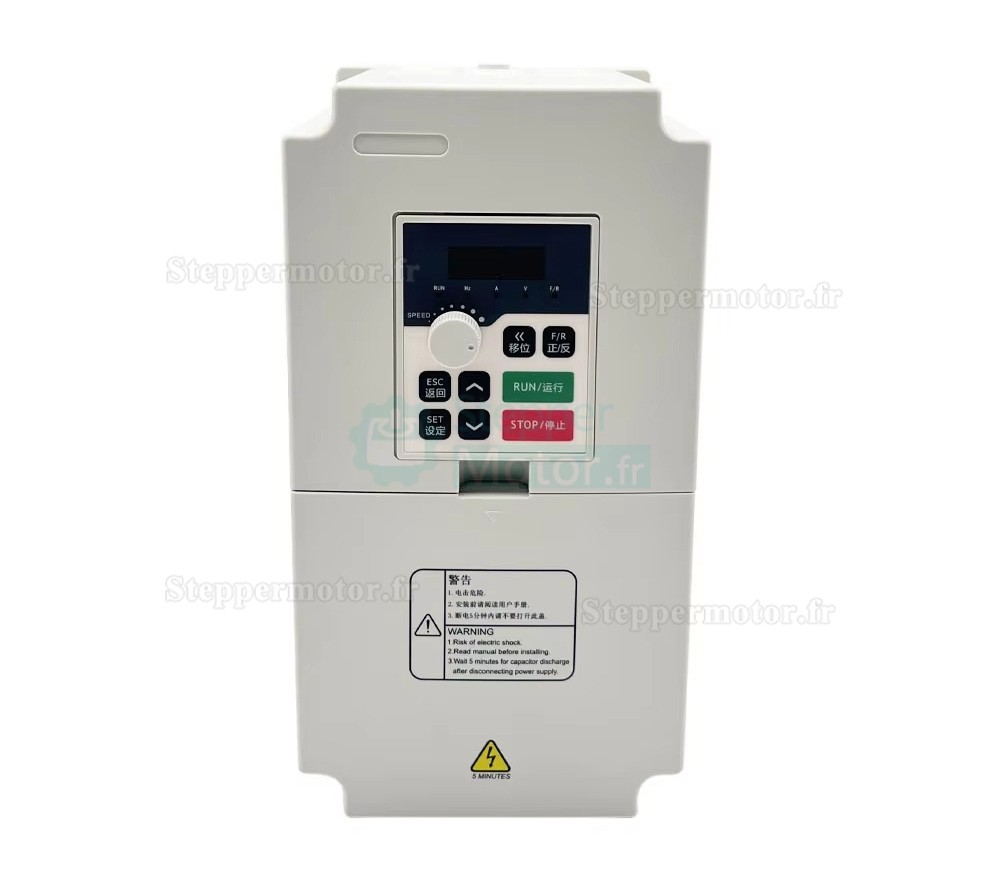

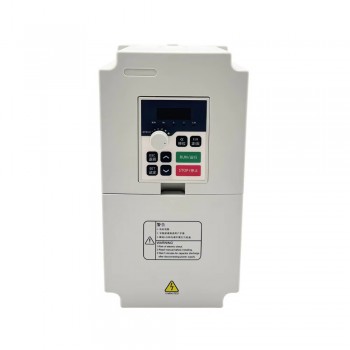

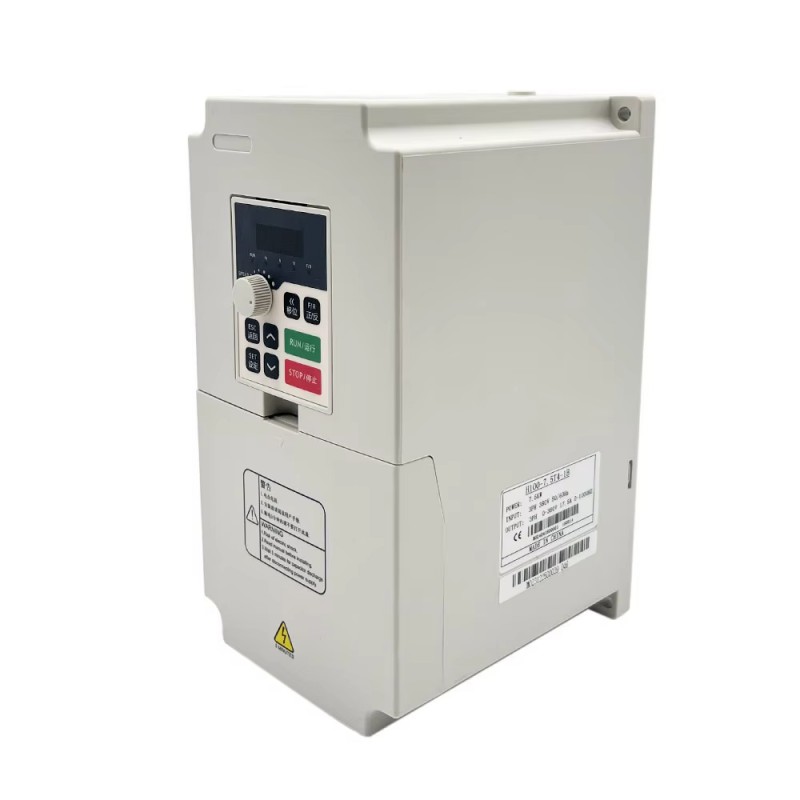

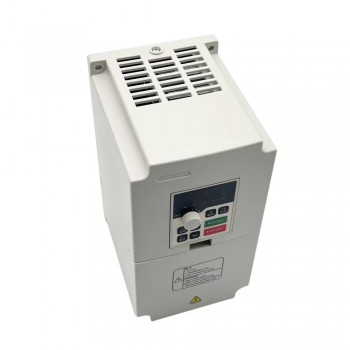

Variateur de fréquence 7,5 kW série H100 pour moteurs de broche CNC et machines de gravure

Variateur de fréquence 7,5 kW série H100 pour moteurs de broche CNC et machines de gravure

Spécifications :
Référence modèle : H100-7.5S2 / H100-7.5T4
Type : Variateur de fréquence triphasé (DC/AC)
Puissance moteur adaptée : Moteur triphasé 7,5 kW
Tension d'entrée : AC 220V / 380V
Puissance du variateur (KVA) : 14
Courant d'entrée : 17,5 A
Courant de sortie (A) (Charge lourde / Charge légère) : 17,5 / 24
Type de sortie : Triphasé
Plage de fréquence de sortie : 0 - 1000 Hz
Fréquence nominale : 50 Hz / 60 Hz
Dimensions compactes : 89 × 149 × 110 mm
Moteur applicable (kW) (Charge lourde / Charge légère) : 7,5 / 11
Poids : 4 kg
Nom du projet : Série H100
Méthode de commande : V/F
Affichage à quatre digits et témoins lumineux : Affiche la fréquence, le courant, la vitesse de rotation, la tension, le compteur, la température, l'état de marche avant/arrière et les défauts.
Commande par communication : RS-485
Température de fonctionnement : -10 à 40 °C
Humidité : 0–95 % HR (sans condensation)
Vibration : Inférieure à 0,5 G

Réglage du taux de fréquence :
Plage : 0,1 - 1000,0 Hz
Précision : Numérique : 0,1 % (-10 à 40 °C) ; Analogique : 0,1 % (25 ± 10 °C)
Résolution du réglage : Numérique : 0,1 Hz ; Analogique : 1 % de la fréquence de fonctionnement maximale
Résolution de sortie : 0,1 Hz
Méthode de réglage par opérateur : Réglage direct à l'aide des touches ←▲▼
Méthode de réglage analogique : Tension externe : 0~5V, 0~10V, 4~20mA, 0~20mA
Autres caractéristiques : Les trois fréquences de saut — limite inférieure de fréquence, fréquence de démarrage et fréquence d'arrêt — peuvent être réglées indépendamment.

Commandes générales :
Commande d'accélération et de décélération : 4 segments de temps d'accélération/décélération (0,1 à 6500 secondes) sélectionnables.
Mode de commande du moteur : V/F
Commande de couple : Le boost de couple est réglable, jusqu'à un maximum de 10,0 % ; le couple de démarrage peut atteindre 150 % à 1,0 Hz.

Bornes d'entrée multifonctions :
6 entrées programmables pour la mise en œuvre d'une commande à 16 vitesses, de l'exécution de programme et de la commutation des 4 segments d'accélération/décélération.
Fonctions UP, DOWN, compteur, arrêt d'urgence externe et autres caractéristiques.
Bornes de sortie multifonctions : Le canal 1 est une sortie programmable ; il fournit des indications et alarmes pour l'état de fonctionnement, la vitesse zéro, le compteur, les défauts externes, l'exécution de programme, etc.

Autres caractéristiques :
Régulation automatique de tension (AVR), arrêt par décélération ou arrêt libre, freinage DC, réinitialisation et redémarrage automatiques, suivi de fréquence,
Commande par programme PLC, commande de mouvement d'aller-retour, commande de rapport d'étirage, fonctionnement automatique d'économie d'énergie, et fréquence de porteuse réglable (jusqu'à 20 kHz), entre autres.

Protections :
Protection contre les surcharges : Protection du moteur par relais électronique (couple constant 150%/1 minute, type ventilateur 120%/1 minute).
Protection par FUSE : Arrêt du moteur.
Sur tension : Classe 220V : tension DC > 390V ; Classe 380V : tension DC < 800V
Sous-tension : Classe 220V : tension DC < 200V ; Classe 380V : tension DC < 400V
Arrêt instantané et redémarrage : Après un arrêt momentané, redémarrage possible par suivi de fréquence.
Prévention du blocage : Prévention du blocage pendant l'accélération et la décélération.
Court-circuit à la sortie : Protection par circuit électronique.
Autres caractéristiques : Protection contre la surchauffe du dissipateur thermique, limitation de la rotation inverse, démarrage direct immédiat après mise sous tension, réinitialisation des défauts, verrouillage des paramètres, etc.
