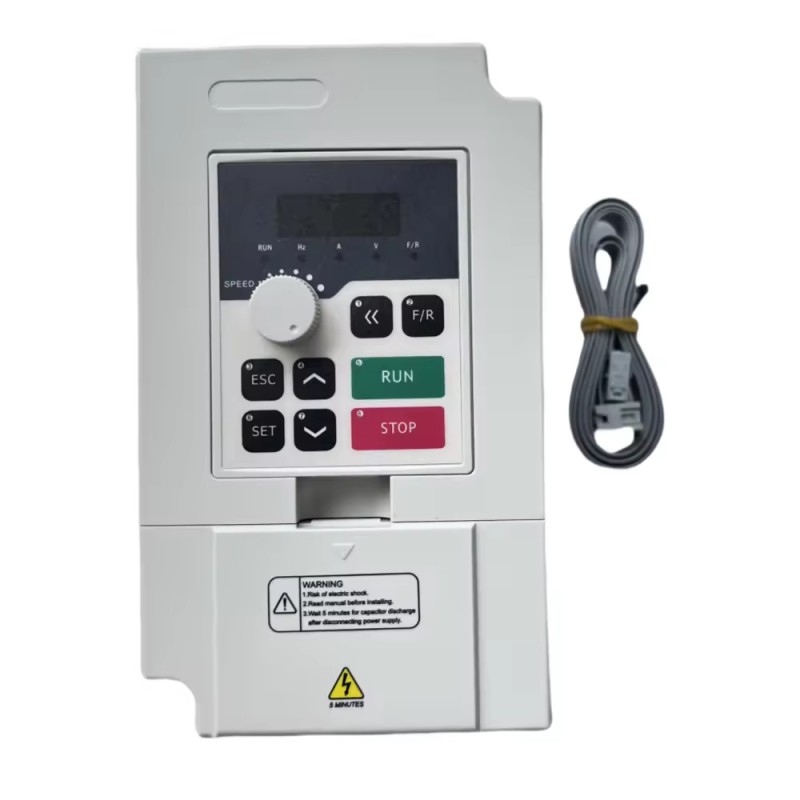

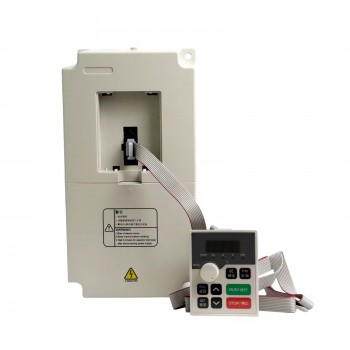

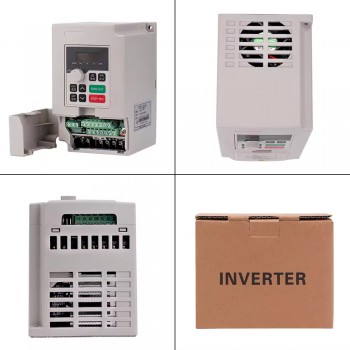

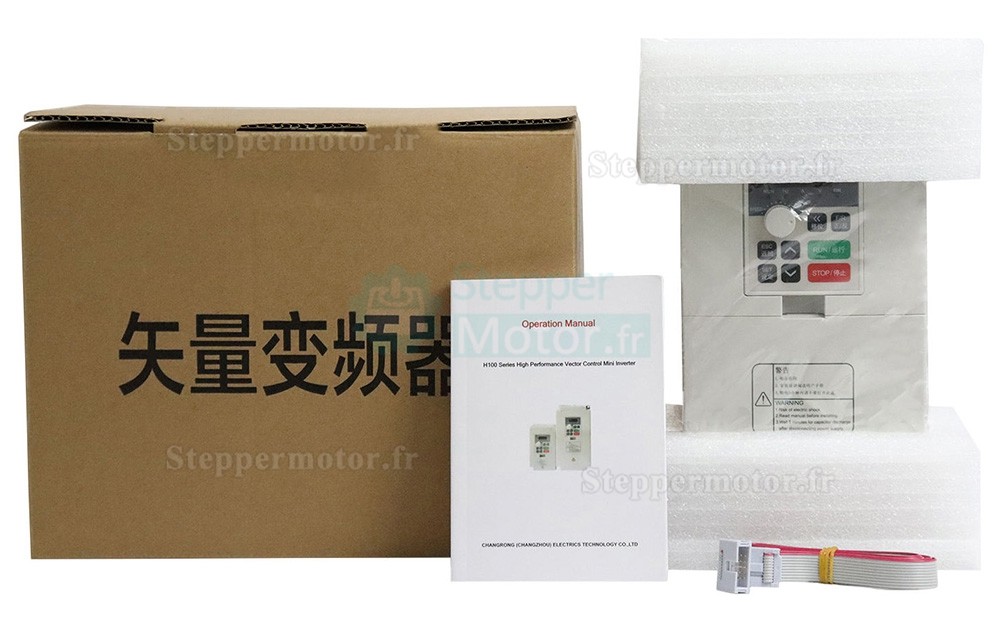

Variateur de fréquence (VFD) pour broche 5 CV 3,7 kW H100-3.7S2/H100-3.7T4 220 V/380 V

Variateur de fréquence (VFD) pour broche 5 CV 3,7 kW H100-3.7S2/H100-3.7T4 220 V/380 V

Spécifications du VFD :

Marque : Handi

Modèle : H100-3.7S2 / H100-3.7T4

Puissance nominale : 3,7 kW

Entrée nominale : Monophasé 220 V / Triphasé 380 V

Courant de sortie nominal : 17 A / 8,5 A

Plage de fréquence de sortie : 0 – 650 Hz

Type : Convertisseur DC/AC

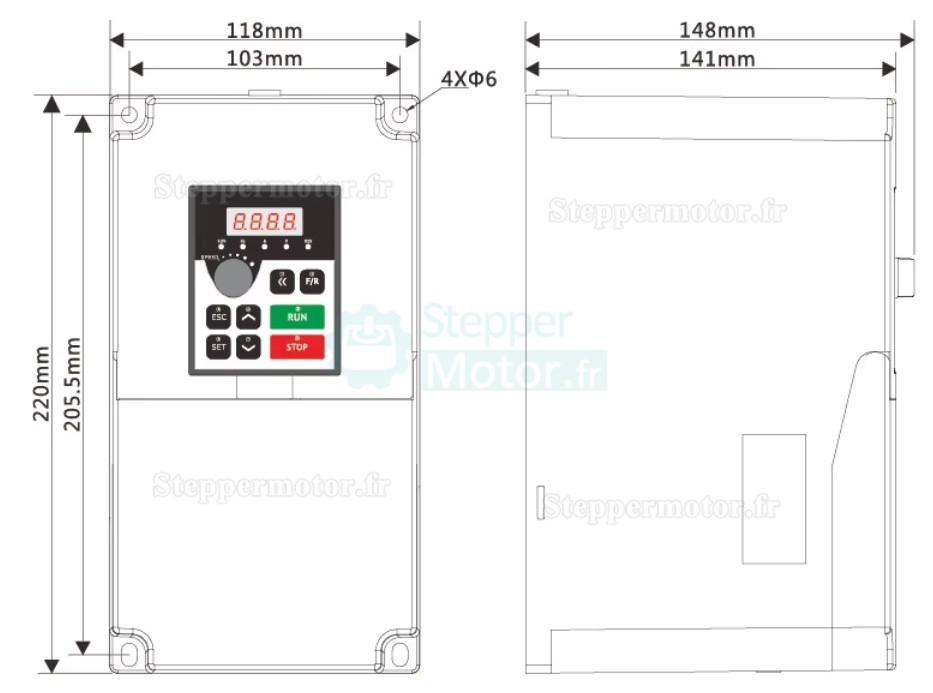

Dimensions (L x l x H) : 118 x 220 x 141,5 mm

Poids : 3 kg

Désignation de la série : Série H100

Méthode de contrôle : V/F

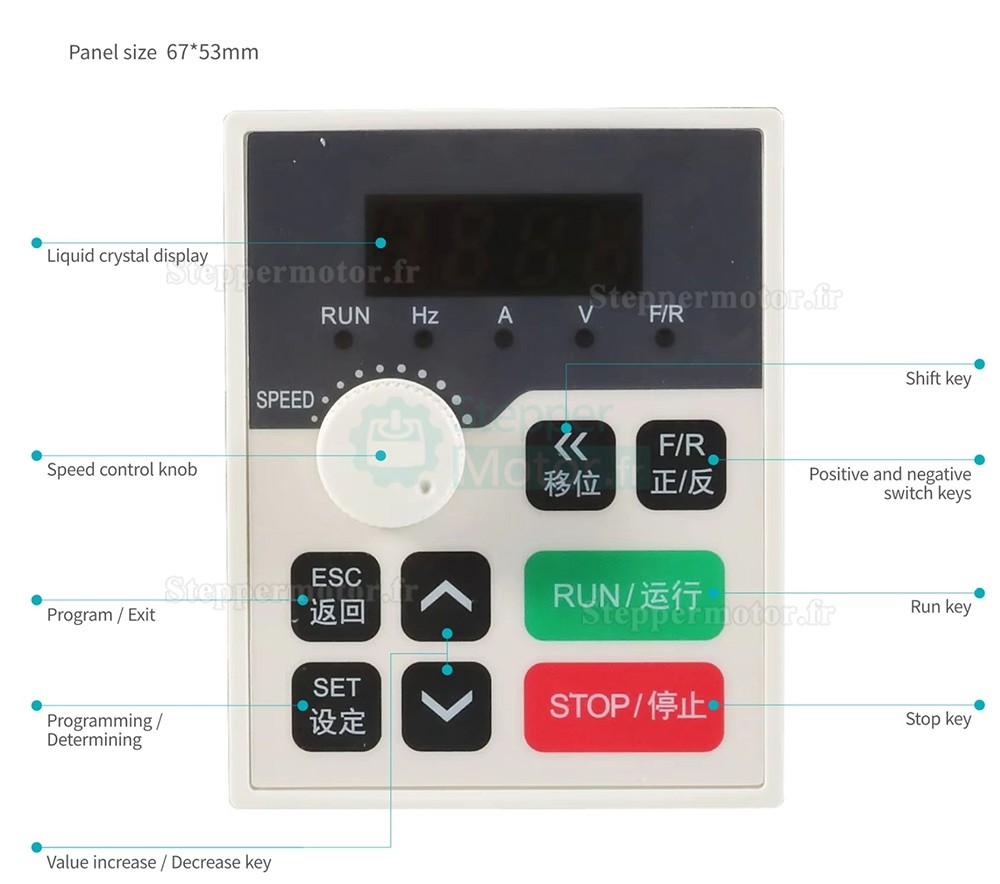

Affichage à 4 digits et voyants d'état : Affiche la fréquence, le courant, la vitesse de rotation, la tension, le compteur, la température, l'état de rotation avant/arrière et les défauts.

Contrôle par communication : RS-485

Température de fonctionnement : -10 à +40 °C

Humidité : 0–95 % d'humidité relative (sans condensation)

Vibration : Inférieure à 0,5 G

Réglage de la fréquence :

Étendue : 0,1–1000,0 Hz

Précision : Numérique : 0,1 % (-10 à +40 °C) ; Analogique : 0,1 % (25 ± 10 °C)

Résolution de réglage : Numérique : 0,1 Hz ; Analogique : 1 % de la fréquence maximale de fonctionnement

Résolution de sortie : 0,1 Hz

Méthode de réglage opérateur : Peut être réglée directement avec ←▲▼

Méthode de réglage analogique : Tension externe : 0–5 V, 0–10 V, 4–20 mA, 0–20 mA

Autres fonctionnalités : Les trois fréquences de saut — limite basse de fréquence, fréquence de démarrage et fréquence d'arrêt — peuvent être réglées indépendamment.

Contrôle général :

Contrôle d'accélération et de décélération : 4 segments de temps d'accélération et de décélération (0,1 à 6500 secondes) peuvent être sélectionnés arbitrairement.

Mode de contrôle moteur : V/F

Contrôle du couple : L'augmentation de couple peut être réglée, jusqu'à un maximum de 10,0 % ; le couple de démarrage peut atteindre 150 % à 1,0 Hz.

Bornes d'entrée multifonctions :

6 entrées programmables pour la mise en œuvre du contrôle à 16 vitesses, l'exécution de programme et la commutation des 4 segments d'accélération/décélération.

Fonctions UP, DOWN, compteur, arrêt d'urgence externe et autres caractéristiques.

Bornes de sortie multifonctions :

Le canal 1 est une sortie programmable ; il fournit des indications et des alarmes pour l'état de fonctionnement, la vitesse nulle, le compteur, les défauts externes, l'exécution de programme, etc.

Autres caractéristiques :

Régulation automatique de tension (AVR), arrêt par décélération ou arrêt libre, freinage DC, réinitialisation et redémarrage automatiques, suivi de fréquence,

Contrôle par programme PLC, contrôle de mouvement par va-et-vient, contrôle du rapport d'étirage, fonctionnement automatique d'économie d'énergie et fréquence de porteuse réglable (jusqu'à 20 kHz), entre autres.

Fonctions de protection :

Protection contre les surcharges : Relais électronique protégeant l'entraînement du moteur (couple constant 150 % / 1 minute, type ventilateur 120 % / 1 minute).

Protection par fusible (FUSE) : Arrêt du moteur.

Arrêt instantané et redémarrage : Après un arrêt momentané, il peut redémarrer en utilisant le suivi de fréquence.

Prévention du décrochage : Prévention du décrochage pendant l'accélération et la décélération.

Court-circuit à la sortie : Protection par circuit électronique.

Autres caractéristiques : Protection contre la surchauffe des dissipateurs thermiques, limitation de la rotation inverse, démarrage direct immédiat après mise sous tension, réinitialisation des défauts, verrouillage des paramètres, et plus encore.
