Kit de servomoteur et driver CC sans balais 180W 36V 57JSF1830P+MACA706 0,6N.m 3400tr/min Φ57mm pour imprimantes à jet d'encre
Kit de servomoteur et driver CC sans balais 180W 36V 57JSF1830P+MACA706 0,6N.m 3400tr/min Φ57mm pour imprimantes à jet d'encre

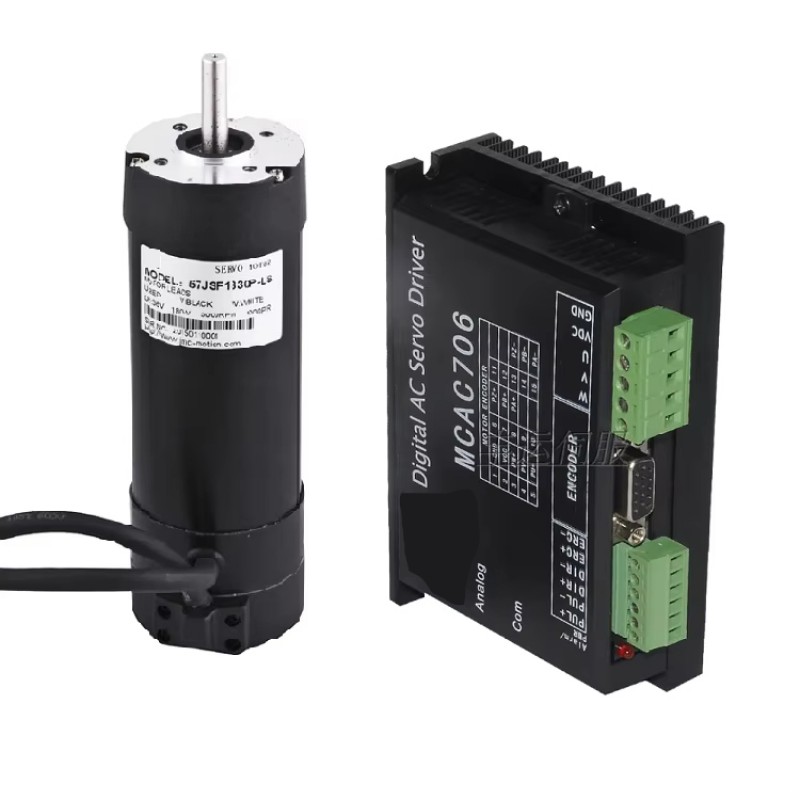

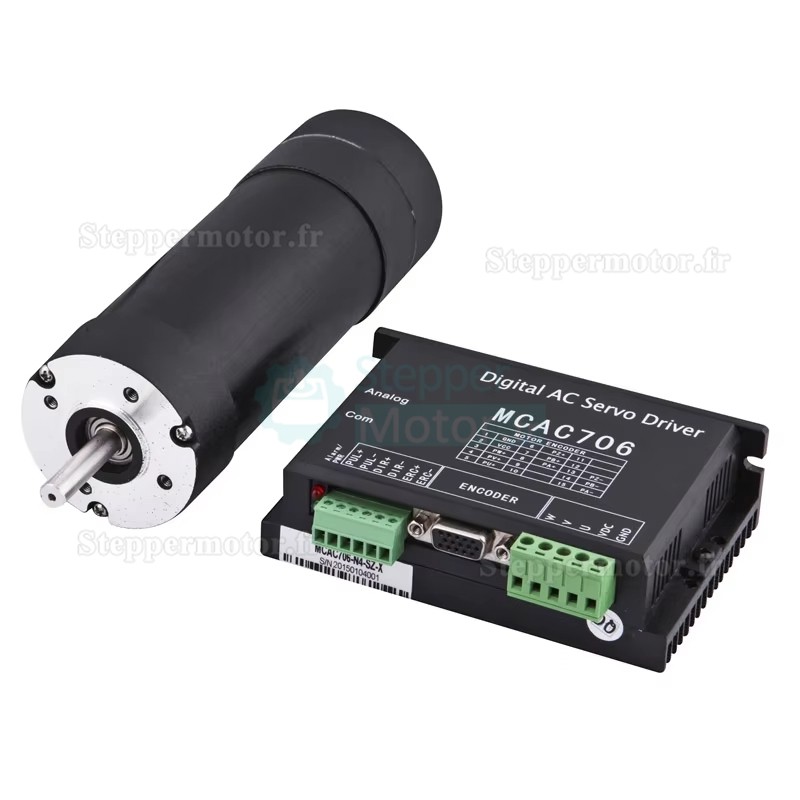

Ce kit comprend un servomoteur à courant continu triphasé sans balais et un variateur, offrant une puissance nominale de 180 W et un couple nominal de 0,6 N.m (84,96 oz.in). Il fonctionne à une vitesse nominale de 3 400 tr/min et fournit un couple maximal de 1,71 N.m. Ce moteur est alimenté par une tension d'entrée de 36 V et un courant nominal de 8,8 A. Il est doté de 4 pôles et d'un codeur à 1 000 lignes pour un contrôle précis et une performance optimale. Le moteur présente une carcasse de Φ57 mm, une longueur de corps de 163,5 mm et un arbre d'un diamètre de 8 mm et d'une longueur de 30 mm.

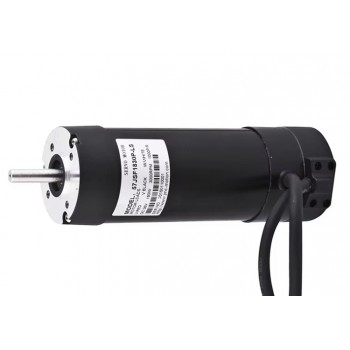

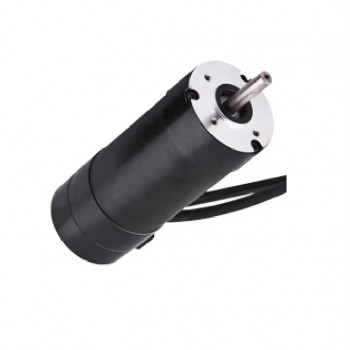

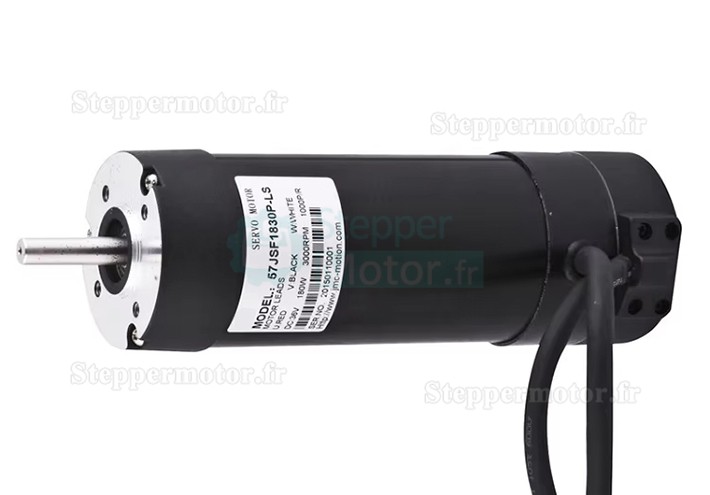

Spécifications du servomoteur
Numéro de pièce du fabricant:57JSF1830P
Phase:triphasé
Tension d'alimentation:36V
Potencia nominal:180W
Par nominal:0.6N.m(84,96 oz.in)
Couple maximal:1,71N.m
Vitesse nominale: 3400tr/min
Vitesse à vide:5300tr/min
Courant nominal:8,8A
Pôles:4;
Codeur:1000 lignes;

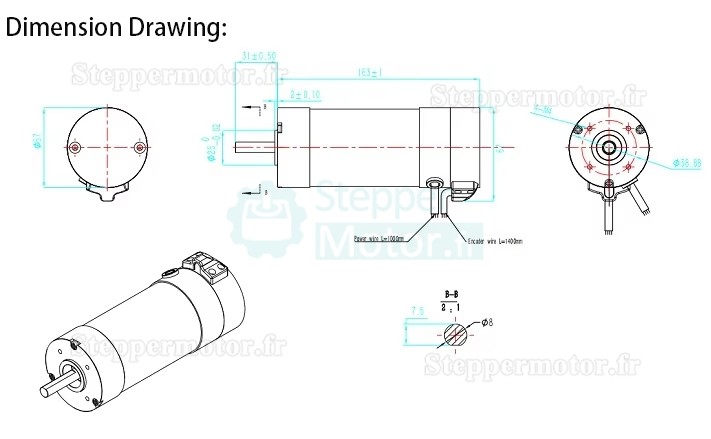

Spécifications physiques:
Dimension de la bride:Φ57mm
Longueur du moteur:163.5mm
Diamètre de l'arbre:8mm
Longueur d'arbre:30mm
Poids:1.2kg;

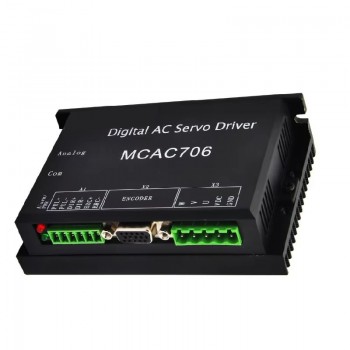

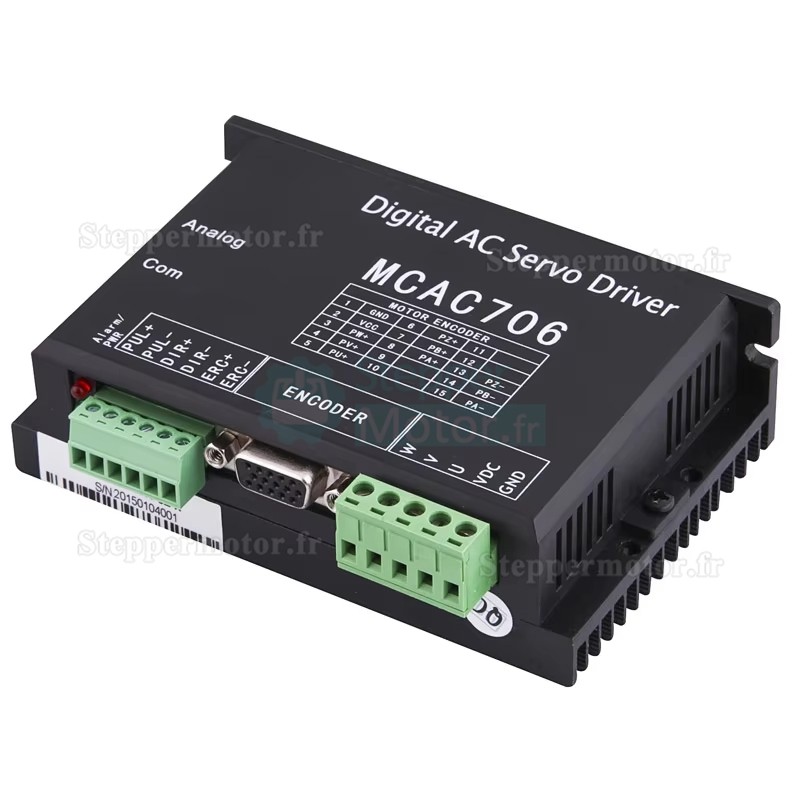

Données techniques du driver servo:
1.Tension:VCC 20~70V
2.Puissance de sortie continue:200W
3.Courant de sortie continu: 6A 32KHz PWM
4.Courant de sortie de surcharge: 18A (3S)
5.Protection
Surintensité: 30A±10%
Surtension I2t:300% 5S
Surchauffe:80°C
Surtension: 65V
Sous-tension: 18V
6.Fréquence de sortie d'impulsions maximale: 300K
7.Vitesse de communication par défaut: 9,6 kbit/s(interface de conversion externe requise)
8.Environnement
Espace: Éviter la poussière, l'huile, le gel et les gaz corrosifs
Température de fonctionnement:0~+50°C
Température de stockage -20°C~+80°C
Humidité: 40~90%RH
Refroidissement: refroidissement naturel ou convection forcée

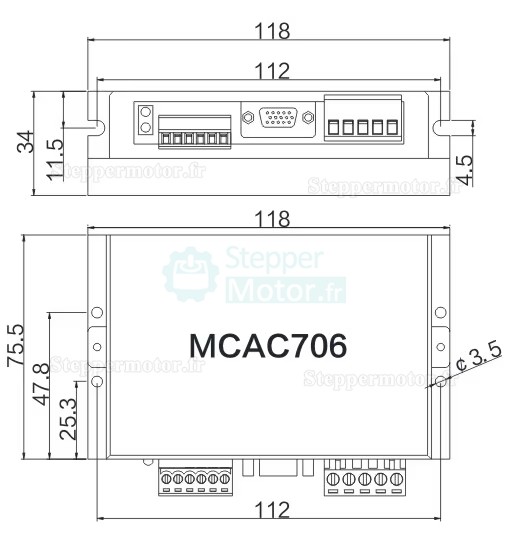

9.Taille: 118×76×35mm
10.Poids: 200g;
Spécification du servomoteur | |
---|---|
Puissance nominale (W) | 180 |
Vitesse nominale (tr/min) | 3400 |
Avec frein | sans frein |
Tension nominale | 36 |
Nombre de phases | 3 |
Codeur | 1000 lignes |
Type de servomoteur | Moteur sans balais |
Couple nominal (Nm) | 0.6 |
Vitesse de pointe (tr/min) | 84.96 |
Couple maximal (Nm) | 1.71 |
Courant nominal | 8.8 |
Spécification physique | |
Taille du cadre(mm) | Φ57 |
Diamètre de l'arbre(mm) | 8 |
Longueur d'arbre(mm) | 30 |
Poids(g) | 12000 |
Longueur du moteur(mm) | 163.5 |
