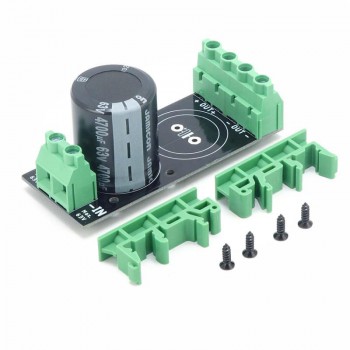

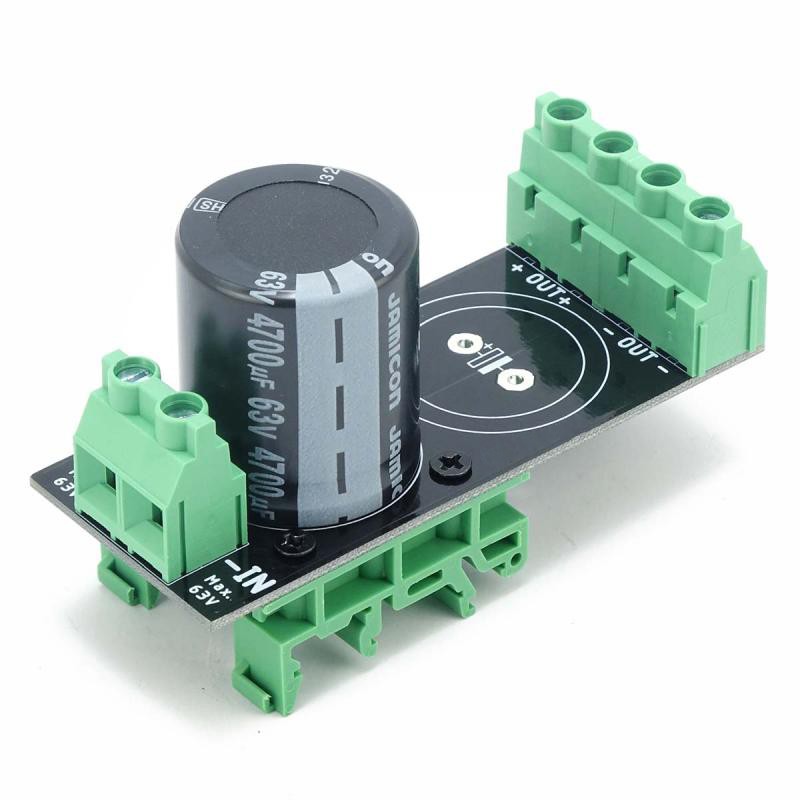

Modules tampons condensateurs JMC OSP001509 4700uF / 63 V pour montage sur rail DIN

Modules tampons condensateurs JMC OSP001509 4700uF / 63 V pour montage sur rail DIN

Module condensateur tampon

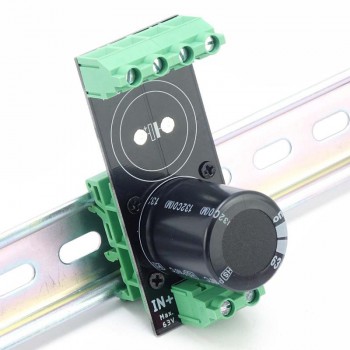

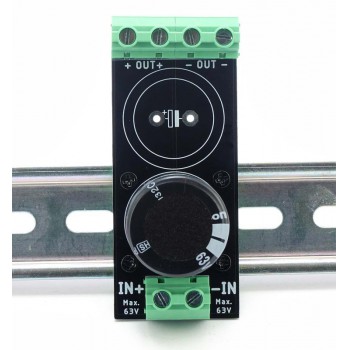

Pour montage sur rail DIN.

Conception robuste, capacité de courant admissible de 30 A.

Connecté entre l'alimentation et le consommateur.

4700 µF / 63 V

Pour alimentations avec sortie de courant continu de 4 à 7 A.

Module de condensateur tampon pour montage sur rail DIN.

Conception robuste, avec circuit imprimé double face en cuivre 70 µm et bornes de cisaillement solides pouvant supporter un courant de 30 A en permanence.

Connecte l'alimentation à la charge.

Caractéristiques:

Les condensateurs constituent un complément utile aux alimentations à découpage. Ils amortissent les variations de tension et fournissent des courants de crête élevés lors de charges de courte durée. Cela se traduit par un couple et une puissance accrus pour les moteurs, tout en réduisant la sollicitation de l'alimentation elle-même.

Les condensateurs de charge lissent également en permanence les pics de tension du signal de force contre-électromotrice induit par le moteur. De plus, dans les alimentations à découpage, ils filtrent le courant continu pulsé généré lors du redressement de la tension alternative : ainsi, une tension de fonctionnement « ondulée » devient « lisse ».

Grâce à sa résistance de ligne, le condensateur du circuit intermédiaire joue également le rôle d'élément RC et de filtre passe-bas. Si le moteur génère d'importantes pointes de tension dans le signal de force contre-électromotrice lors des accélérations ou des freinages rapides, la rigidité diélectrique des composants de la carte de commande peut être compromise. Le circuit de filtrage atténue en permanence les pics de tension à basse tension, protégeant ainsi les composants des dommages causés par la force contre-électromotrice.

Les condensateurs peuvent être connectés en parallèle pour additionner leurs capacités.

Évitez les capacités supérieures à la norme empirique : courant moteur de 1 A ~ capacité de 1 000 µF. Sinon, les condensateurs se chargent/déchargent trop longtemps et ralentissent le système.

Recommandé pour les charges avec une consommation nominale d'environ 5 A.

Les courants de crête peuvent être considérablement plus élevés.

Spécification:

1 terminal d'entrée

2 bornes de sortie pour une distribution simplifiée

Enclosed DIN rail mounting bracket

Capacité: 4700 uF / 63V

Tolérance: 20%

Tension maximale: 63V

Plage de température: -40 ~ 105°C

Taille: 90 x 58 x 37 mm
