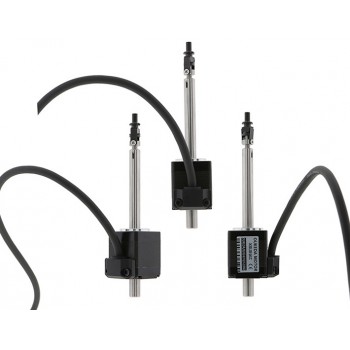

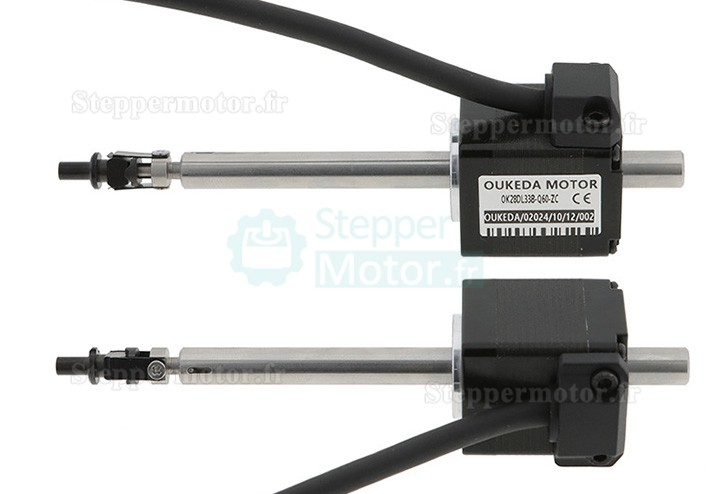

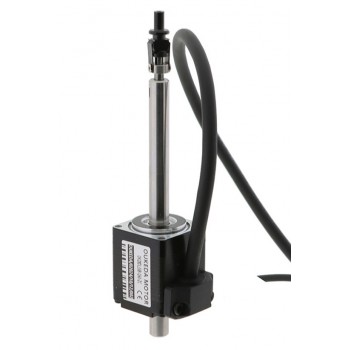

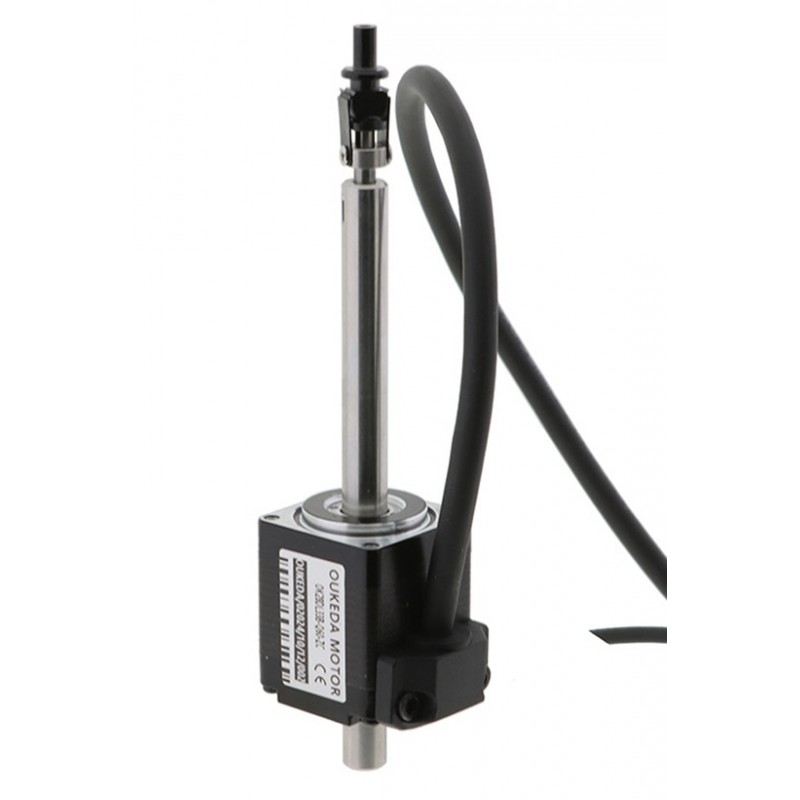

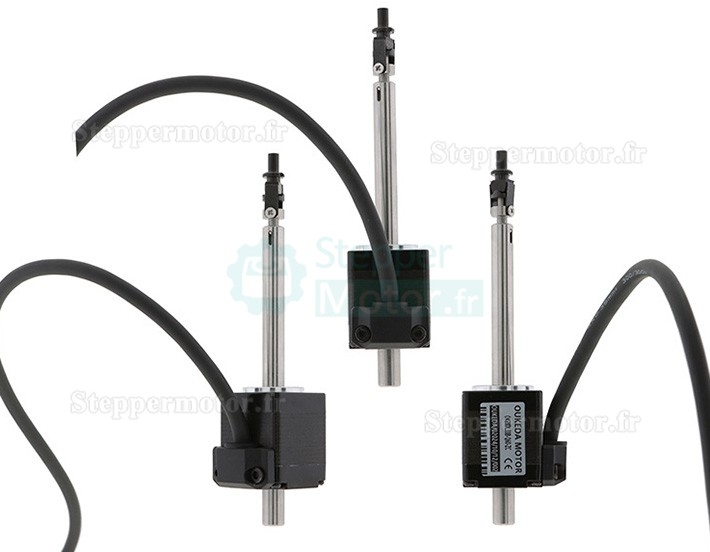

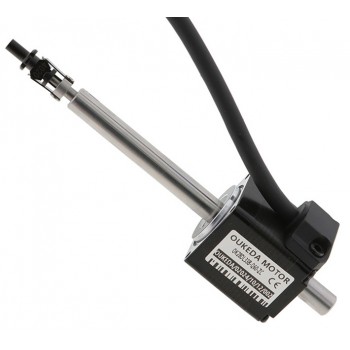

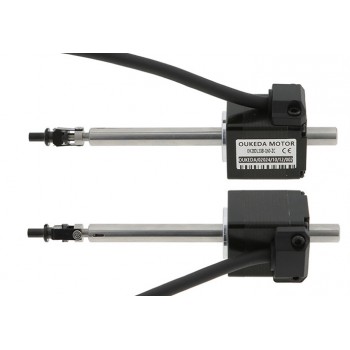

Moteur pas à pas Nema 11 OK28DL33B-Q60-ZC 1,8°, 6,8 Ncm, 28 x 28 mm, pour graveuse de circuits intégrés/étiqueteuse Yamaha

Il s'agit d'un moteur pas à pas bipolaire biphasé avec un angle de pas de 1,8° et un moment statique de 6,8 Ncm (9,62 oz.in). Il fonctionne avec un courant nominal de 1 A par phase et une tension de phase de 2,1 V. Le moteur présente une carcasse de 28 x 28 mm et une longueur de corps de 33 mm. Il est équipé d'un arbre avant de 8 mm de diamètre, d'un arbre avant de 60 mm de longueur et d'un arbre arrière de 13 mm de longueur. Il est également équipé d'une bielle de 4 mm de diamètre extérieur et de 2 mm de diamètre intérieur. Il est équipé de quatre fils de 500 mm de longueur chacun.

Spécification électrique:

Numéro de pièce du fabricant:OK20HC38-22NK1
Type de moteur: Moteur pas à pas bipolaire
Nombre de phases:2
Angle par pas: 1,8 deg
Moment statique: 6,8Ncm(9,62soz.in)
Tension de phase:2,1V
Courant nominal/phase: 1A
Résistance de phase: 2,1ohms± 10%
Inductance: 1,5 mH ± 20%(1KHz);

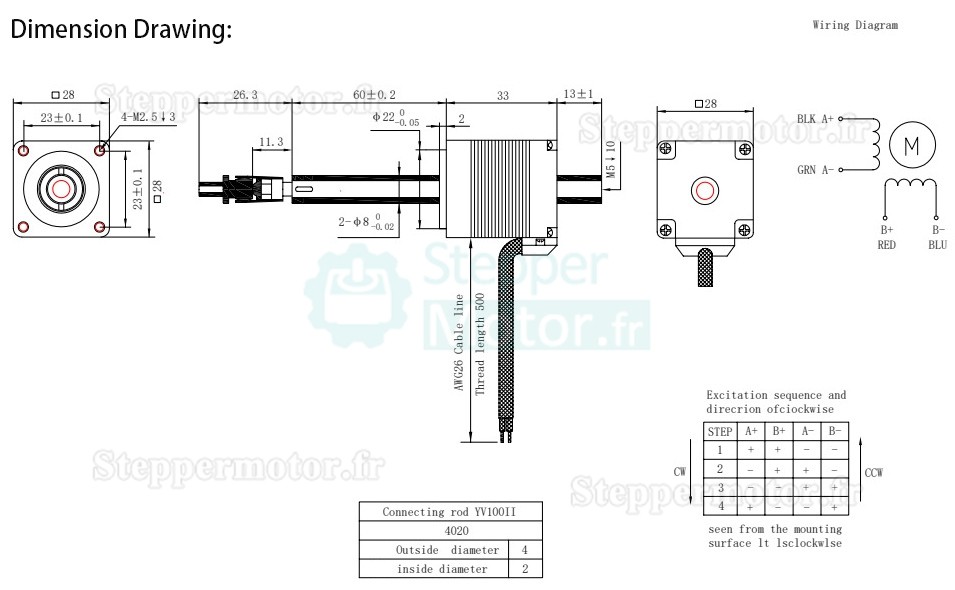

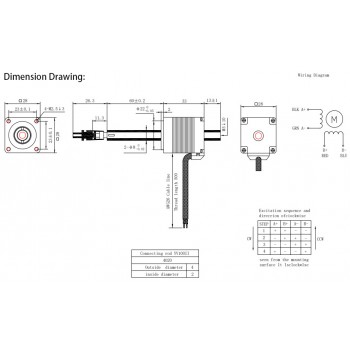

Spécifications physiques:

Dimension de la bride: 28 x 28 mm
Longueur du moteur: 33 mm
Diamètre de l'arbre avant: Φ8mm
Longueur de l'arbre avant:60 mm
Longueur de l'arbre arrière:13 mm
Diamètre extérieur de la bielle:4mm
Diamètre intérieur de la bielle:2mm
Nombre de câble: 4
Longueur des câble: 500 mm
Poids: 110g;
