Moteur pas à pas Nema 14 Oukeda 36BYGH bipolaire 1,8° 12Ncm 1A 10V 36x36x20mm 4 fils
- Économisez 5% sur le total de votre commande!
- Bénéficiez d'une réduction à la caisse!
- Aucun code de coupons requis!
- Valable jusqu'au 4 novembre 2025

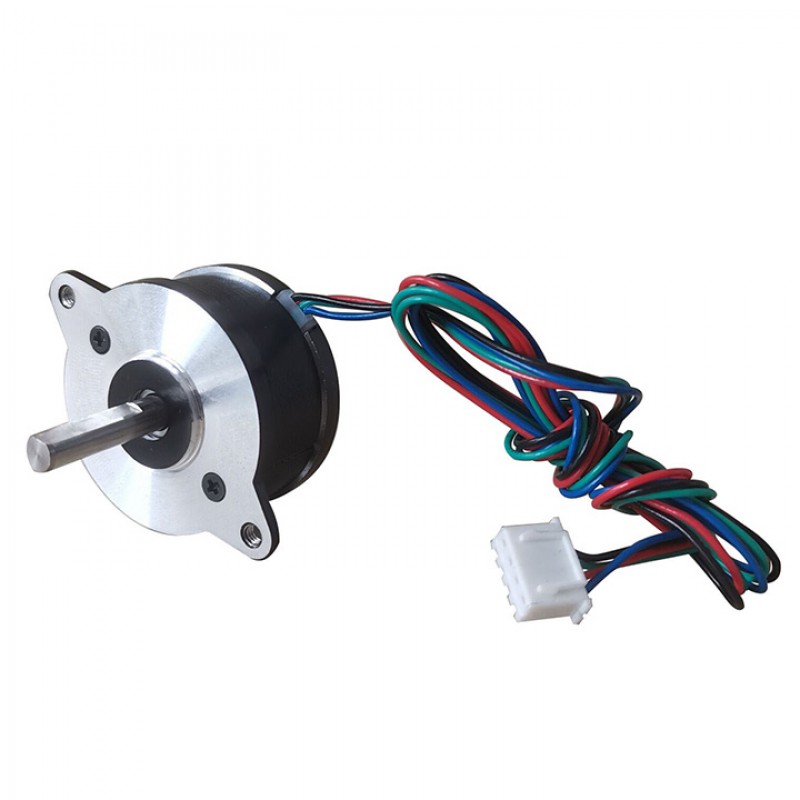

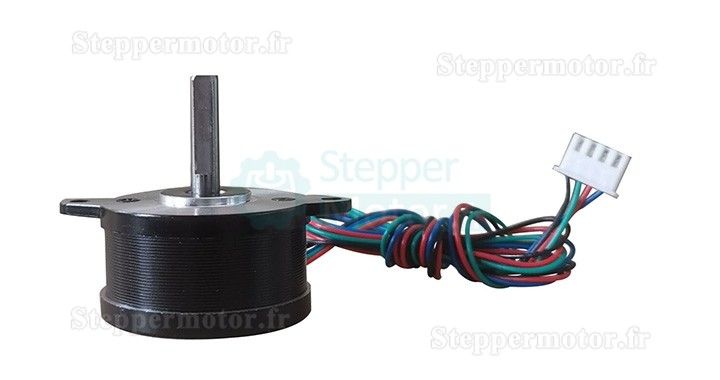

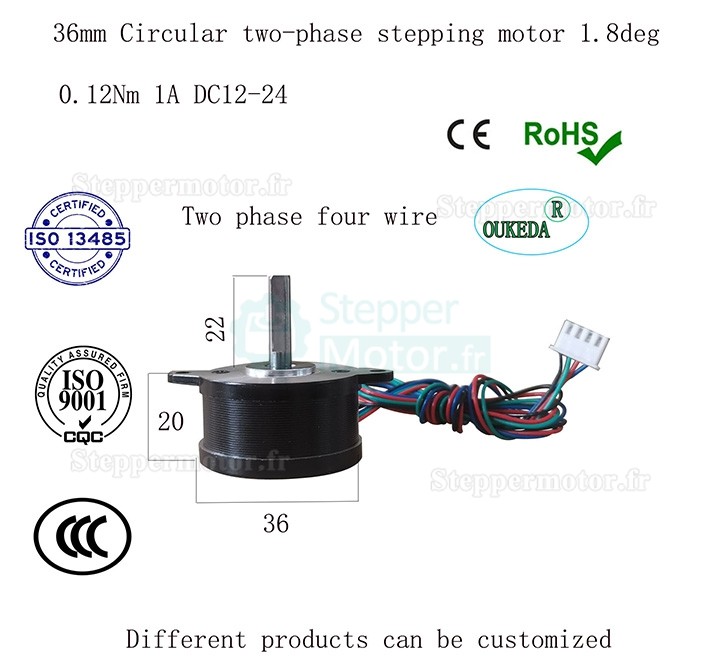

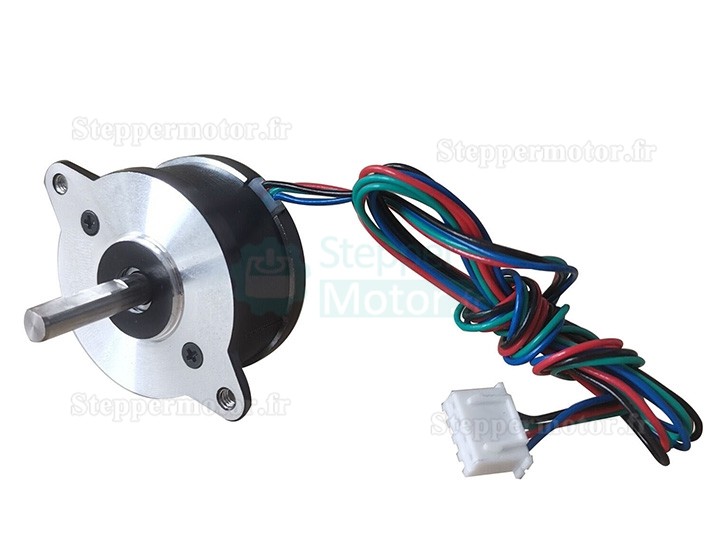

Il s'agit d'un moteur pas à pas bipolaire biphasé avec un angle de pas de 1,8° et un couple statique de 12 Ncm. Il offre un courant de phase de 1,0 A et fonctionne sur une plage de tension de 12 à 24 V. Il est doté d'un châssis Nema 14 (36 mm x 36 mm), d'un arbre de 5 mm de diamètre et d'une conception en D.
Spécification électrique:
Numéro de pièce du fabricant: 36BYGH
Phase:2
Type de moteur: Bipolaire
Angle par pas: 1,8 degrés
Moment statique: 12Ncm(16,99 oz.in)
Courant de phase: 1.0A
Tension de phase:10VDC
Tension d’utilisation:12-24V
Résistance de phase:10ohms
Inductance : 6,0mH ± 20%(1KHz);

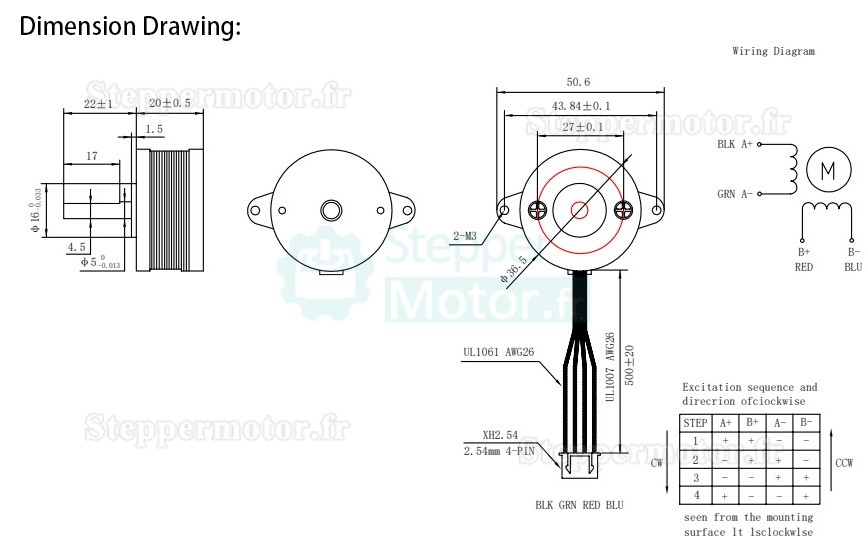

Spécifications physiques:
Dimension de la bride: 36 x 36mm
Longueur du moteur: 20mm
Diamètre de l'arbre: Φ5mm
Longueur d'arbre: 22mm
Longueur de D-Cut: 17mm
Nombre de câble: 4
Longueur des câble: 300mm
Poids: 100g;
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Nombre de phases | 2 |
| Couple de maintien (oz.in) | 16,99 |
| Courant de phas (A) | 1,0 |
| Tension de phase (V) | 10 |
| Couple de maintien (Ncm) | 12 |
| Inductance de Phase(mH) | 6 |
| Résistance de Phase(ohm) | 10 |
| Angle par pas(°) | 1,8 |
| Couple de maintien (mN.m) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 20 |
| Taille du cadre(mm) | Nema 14 (Φ36) |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | Φ5 |
| Longueur d'arbre(mm) | 22 |
| Type d'arbre | D-cut |
| Arbre simple/double arbre | arbre unique |
| Longueur de D-Cut | 17 |
