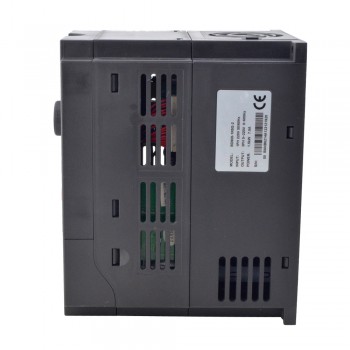

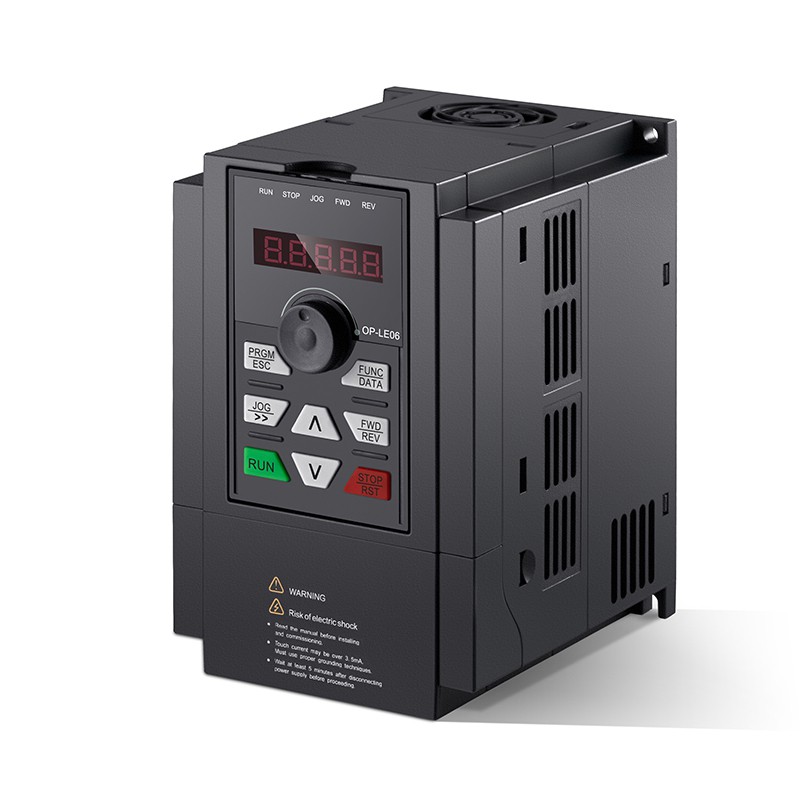

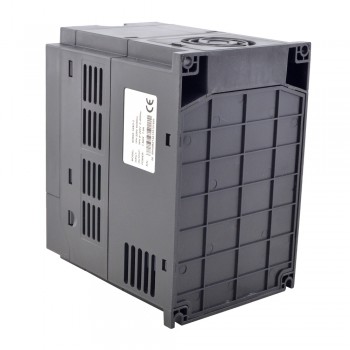

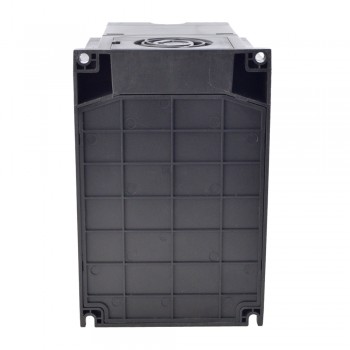

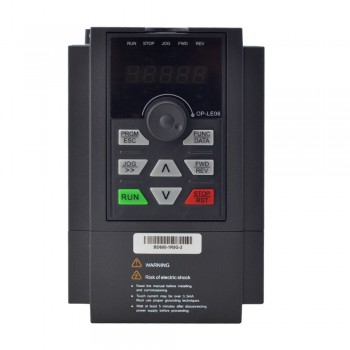

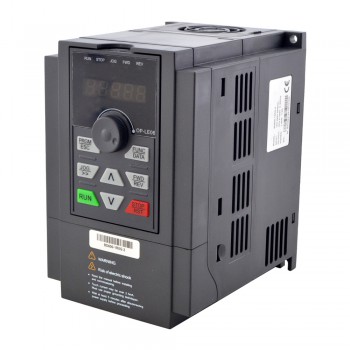

Variateur de fréquence VFD série BD600 BD600-1R5G-2 2CH 1,5KW 7A Monophasé Triphasé 220V
Variateur de fréquence VFD série BD600 BD600-1R5G-2 2CH 1,5KW 7A Monophasé Triphasé 220V
Ce VFD avec une puissance de 2 CH (1,5 kW) et une tension d'entrée monophasée/triphasée de 220 V. La série BD600 est un entraînement à fréquence variable (VFD) à contrôle vectoriel haute performance, ils sont largement utilisés dans les applications suivantes : traitement des métaux, machines-outils CNC, machines à tréfiler, ventilateur de chaudière, ventilateur à tirage induit, ventilateur d'extraction souterrain de mine de charbon, ingénierie municipale. , Contre-cyclone, ventilateur centrifuge, pompe à eau de circulation, pompe à eau d'appoint, pompe à eau d'injection pour champ pétrolifère, pompe de transfert d'huile, fontaine musicale, équipement de fabrication du papier, industrie chimique, industrie pharmaceutique, industrie textile, etc.
Principales spécifications
Tension d'entrée: Monophasé/Triphasé 220VCA±15%
Fréquence d'entrée: 47～63Hz
Courant d'entrée: Monophasé 14,0A, Triphasé 8,4A
Facteur de puissance d'entrée: ≥95%
Puissance: 2CH(1,5Kw)
Courant de sortie: 7,0A
Ressources
- Manuel d'utilisation complet:BD600_Series_Inverter_User_Manual.pdf
| Variable Frequency Drive Specification | |
|---|---|
| Tension d'entrée | monophasé 220V / triphasé 220VAC |
| Fréquence d'entrée | 47 - 63Hz |
| Courant d'entrée | 14A(monophasé) / 8,4A(triphasé) |
| Puissance | 2 CV / 1,5 kW |
| Courant de sortie | 7A |
| Modes de contrôle | Contrôle V/F, contrôle vectoriel non PG (SVC), contrôle vectoriel PG (FVC) |
| Facteur de puissance d'entrée | ≥95% |
| Contrôle V/F | Ligne, points multiples, courbe V/F carrée, séparation V/F |
| Couple de démarrage | Type G: 0,5Hz/150% (SVC), 0Hz/180%(FVC); Type P: 0,5Hz/100 % |
| Résolution de fréquence | 0,01Hz (réglage numérique) ; fréquence maximale x 0,025% (réglage Anolog) |
| Vibration | Moins de 20 Hz 9,8 m/s (1G), plus de 20 Hz 5,88 m/s (0,6G) |
| Environnement du magasin | ≤1000M, intérieur (pas de gaz ni de liquide corrosifs) |
| Température du magasin | -20℃～60℃ |
| Mode de commande de fonctionnement | Contrôle par clavier, contrôle par terminal, contrôle de communication série |
| Capacité de surcharge | Type G: 150% de courant nominal 60s, 180% de courant nominal 3s ; Type P: 120% de courant nominal 60s, 150% de courant nominal 3s |
| Plage de réglage de la vitesse | 1:100(SVC), 1:1000(FVC) |
| Précision du contrôle de vitesse | ±0.5%(SVC), ±0.02%(FVC) |
| Fréquence porteuse | 0,5 à 16,0kHz; ajuster automatiquement la fréquence porteuse en fonction des caractéristiques de la charge |
| Augmentation de couple | Augmentation automatique du couple ; augmentation de couple manuelle 0,1~30% |
| Automate simple et fonctionnement à plusieurs vitesses | PLC ou terminal de contrôle intégré, la vitesse de 16 étapes peut être réglée |
| PID intégré | Contrôle PID intégré pour réaliser facilement le contrôle en boucle fermée des paramètres du processus (tels que la pression, la température, le débit, etc.) |
| Régulation automatique de la tension (AVR) | Maintenir automatiquement une tension de sortie constante lorsque la tension du réseau électrique change |
| Bus CC commun | Plusieurs onduleurs peuvent utiliser un bus CC commun (fonction de bus CC commun) |
| Contrôle de longueur fixe | Réglage du contrôle de la longueur |
| Contrôle de la synchronisation | 0~6500min(plage de temps de réglage) |
| Classe de protection | IP20 |
| Mode refroidissement | Refroidissement par air forcé |
| Source de référence de fréquence | Numérique, analogique, fréquence d'impulsion, communication série, vitesse multi-étapes, PLC et PID simples. La combinaison de multi-modes et les différents modes peuvent être commutés |
| Mode d'accélération et de décélération | Ligne ou courbe en S, 4 types de temps d'accélération/décélération avec une plage de 0,0 à 6500,0s |
| Frein CC | Prend en charge le démarrage et l'arrêt du frein CC |
| Contrôle de jogging | 0,0Hz ~ 50,00Hz (plage de fréquences de jogging) ; 0~6500,0s (temps d'accélération/décélération du jogging) |
| Contrôle de déplacement | Contrôle de fréquence d'impulsion triangulaire multiple (fonction de contrôle de déplacement) |
| Bornes d'entrée | a. Prend en charge l'entrée d'impulsions à grande vitesse, b. 1 entrée de tension analogique 0~10VCC, c. 2 Entrée de tension 0~10VCC ou entrée de courant 0~20mA |
| Bornes de sortie | a. 1 sortie à collecteur ouvert, elle peut être étendue à 1 sortie d'impulsion haute vitesse, b. 2 sorties relais, c. 2 sorties analogiques : sortie de tension 0~10VCC ou sortie de courant 0~20mA. |
| Humidité et température | 90% HR ou moins (sans condensation), -10℃ ~ 40℃. L'onduleur sera déclassé si la température ambiante dépasse 40℃ |
