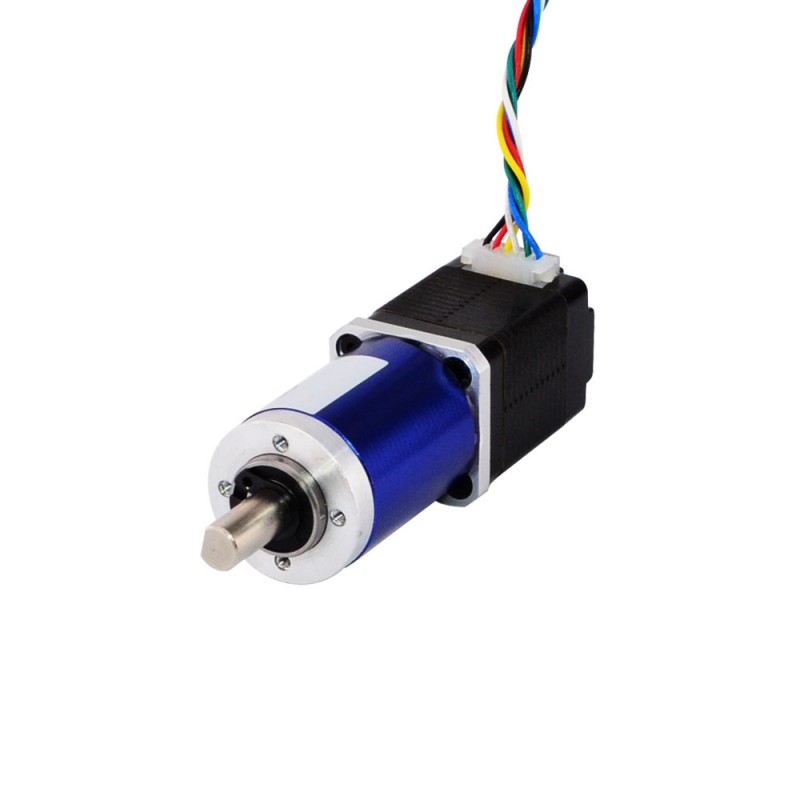

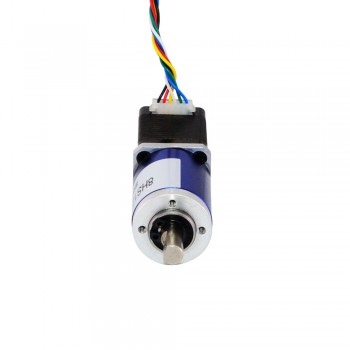

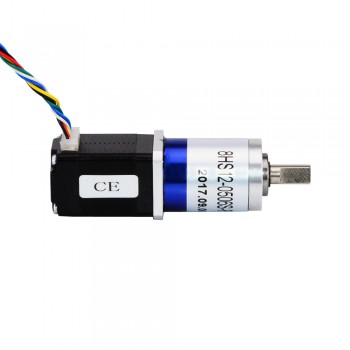

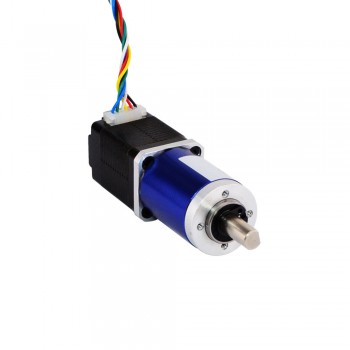

Moteur pas à pas nema 8 L=30mm 8HS12-0506S-PG90 avec 90:1 réducteurs planétaires
Ce moteur pas à pas unipolaire Nema 8 avec un corps de 30 mm et un courant nominal de 0,5 A intègre un réducteur planétaire à un rapport de démultiplication de 90,25:1. C'est une bonne solution pour les applications avec un espace limité mais nécessitant une vitesse faible et / ou un couple élevé,
Spécification électrique
- Numéro du modèle: 8HS12-0506S-PG90
- Type de moteur: Moteurs pas à pas unipolar
- Angle par pas: 0,02 deg
- Couple de maintien sans boîte de vitesses: 2Ncm(2,83oz,in)
- Courant/phase: 0,5A
- Résistance phase: 11,5ohms
- Tension nominale: 5,75V
- Inductance de Phase: 1,7mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 90,25: 1
- Efficacité: 73%
- Contrecoup: <=1 deg
- Couple maximal autorisé: 0,9Nm(127,5oz.in)
- Moment admissible couple: 2Nm(283,2oz.in)
- Charge axiale maximale de l'arbre: 5N
- Charge radiale maximale de l'arbre: 25N
Spécifications physiques
- Dimension de la bride: 22 x 22mm
- Longueur de motor: 30mm
- Longueur de la boîte de vitesses: 30,9mm
- Diamètre de l'arbre: Φ6mm
- Longueur d'arbre: 15mm
- Longueur de D-Cut: 9mm
- Nombre de câble: 6
- Longueur de câble: 300mm
- Poids: 300g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Fil rouge
|
Noir
|
Jaune
|
Bleu
|
Fil orange
|
Vert
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1 |
| Efficacité | 73% |
| Rapport de vitesse | 90.25:1 |
| Longueur de la boîte de vitesses(mm) | 30.95 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 90 |
| Couple maximal admissible(oz.in) | 127.5 |
| Moment de couple admissible(Ncm) | 283.2 |
| Charge axiale maximale de l'arbre(N) | 5 |
| Charge radiale maximale de l'arbre(N) | 25 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 1.7 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 8 |
| Nombre de câble | 6 |
| Résistance de Phase(ohm) | 11.5 |
| Courant Nominal (A) | 0.5 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 15 |
| Bipolaires / Unipolaire | Unipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 1.8 |
| Couple de maintien sans boîte de vitesses(oz.in) | 2.5 |
| Longueur du moteur(mm) | 30 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Spécification physique | |
| Poids(g) | 100 |
