Méthode et conditions d'installation du moteur pas à pas

L'installation d'un moteur pas à pas doit être effectuée dans des conditions sûres. Cet article explique l'installation du moteur sous trois aspects : le sens d'installation du moteur, la méthode d'installation et les conditions d'installation.

Sens de montage du moteur

Les moteurs pas à pas peuvent être montés dans n'importe quelle direction, de l'horizontale vers le haut ou le bas. Quelle que soit la direction, il convient de faire attention à la charge de suspension et à la charge axiale de l'arbre du rotor. En outre, veillez à ce que le câble n'entre pas en contact avec la surface de montage et ne provoque pas de tensions inutiles.

Méthode de montage du moteur

Montez le moteur fermement sur une surface métallique solide, en tenant compte autant que possible de la dissipation de la chaleur et de la prévention des vibrations.

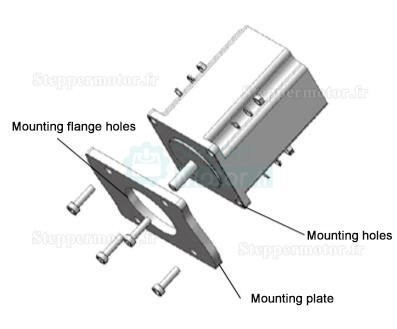

Méthode de montage des moteurs à trous débouchants

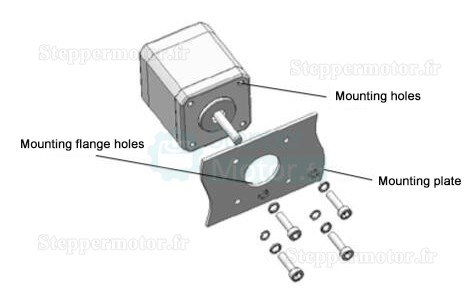

Méthode de montage du moteur pour les trous filetés

Conditions d'installation des moteurs pas à pas

Les moteurs pas à pas doivent être utilisés dans le cadre des spécifications générales. Une utilisation en dehors de cette plage peut endommager le produit.

 1、Indoor(Ce produit est conçu et fabriqué pour l'assemblage de machines)

 2、Température ambiante : -20~+50˚C (pas de givre)

 3、Humidité ambiante : 85% ou moins (pas de condensation)

 4、Aucun gaz explosif, gaz inflammable et gaz corrosif n'est présent

 5、Pas d'exposition directe au soleil

 6、Lieux exempts de poussière (à l'exception des moteurs de la classe de protection IP65)

 7、Les endroits qui n'entrent pas en contact avec l'eau (à l'exception des moteurs avec la classe de protection IP65).

 8、Les endroits qui n'entrent pas en contact avec de l'huile

 9、Les endroits où la chaleur est facilement dissipée

 10、Les endroits où il n'y a pas de vibrations continues ou de chocs excessifs.

Veuillez noter que la température ambiante peut augmenter dans un environnement fermé tel qu'un panneau de commande ou à proximité d'un générateur de chaleur. Lors de l'installation du moteur, veillez à prévoir des trous d'aération et faites attention à l'augmentation de la température ambiante. N'installez pas le moteur à proximité d'une source de vibrations ou dans un endroit où les vibrations peuvent facilement affecter le moteur.
