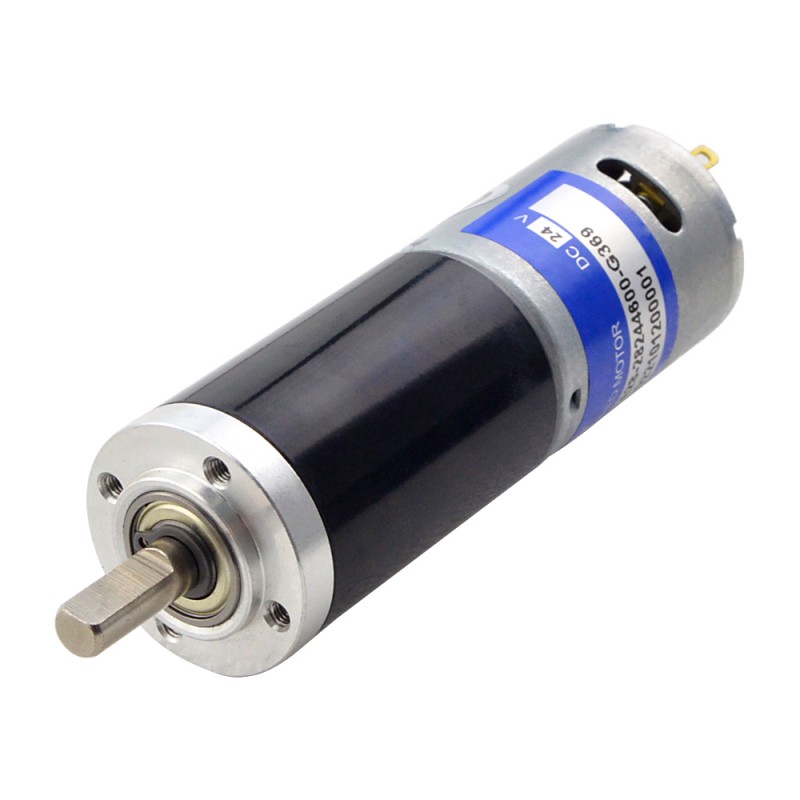

24V Motoréducteur CC à balais 11,5Kg.cm 12tr/min avec 369:1 réducteurs planétaires Shaft Diameter 6mm
24V Motoréducteur CC à balais 11,5kg.cm 12tr/min avec 369:1 réducteurs planétaires Shaft Diameter 6mm
Il s'agit d'un moteur à engrenages CC à balais standard de 24 volts, générant 11,5 kg.cm de couple à 12 tr/min. C'est un petit moteur peu coûteux adapté aux applications à faible couple et à grande vitesse. Combiné avec un réducteur planétaire 369 :1, ce moteur fournira une plus grande efficacité, un couple plus élevé et un fonctionnement du moteur plus silencieux.
Spécification électrique
Numéro de pièce du fabricant: PA28-28245800-G369
Tension nominale: 24V
Couple nominal: 11,5kg.cm(159,7oz.in)
Courant nominal: 190mA
Vitesse nominale: 12tr/min
Puissance nominale: 2,45W
Courant à vide: 80mA
Vitesse à vide: 16tr/min
Sens de rotation: CW/CCW
Type de moteur: Moteur à courant continu brossé
Spécifications de la boîte de vitesses
Type de boîte à engrenages: planétaire
Rapport de réduction: 369 : 1
Couple maximal autorisé: 20kg.cm
Couple admissible au moment (dans les 30S): 60kg.cm
Max, Charge radiale admissible: <=20N
Max, Charge axiale admissible: <=10N
Spécification physique
Taille du moteur: Φ27,7 x 38mm
Taille de la boîte de vitesses: Φ28 x 44,5mm
Diamètre de l'arbre: Φ6mm
Longueur d'arbre: 18mm
Longueur de D-Cut: 12mm
Ressources
- Fiche technique complète: PA28-28245800-G369.pdf
Spécification électrique | |
---|---|
Courant Nominal (A) | 0,19 |
Type de moteur | Moteur CC à balais |
Puissance nominale (W) | 2,45 |
Tension nominale (V) | 24 |
Couple nominal (kg.cm) | 11,5 |
Vitesse nominale (tr/min) | 12 |
Spécification physique | |
Diamètre de l'arbre(mm) | 6 |
Longueur d'arbre(mm) | 18 |
Rapport de réduction | 369 |
Type d'arbre de sortie | D-cut |
