Mini moteur pas à pas unipolaire nema 8 (1,8Ncm 8HS12-0506S 1,8degréré 5,75V 0,5A 6 fils)(out of stock)
- Manuels et Documentation: Fiche de données:
Achat immédiat:€19,50

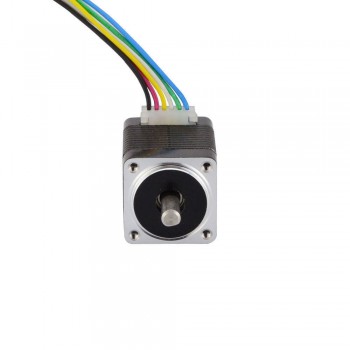

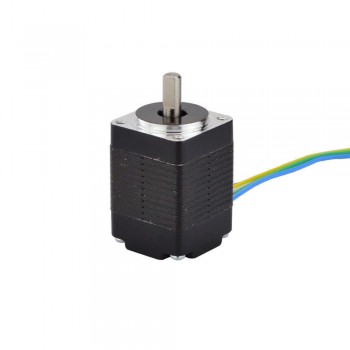

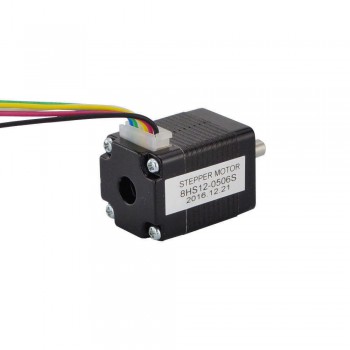

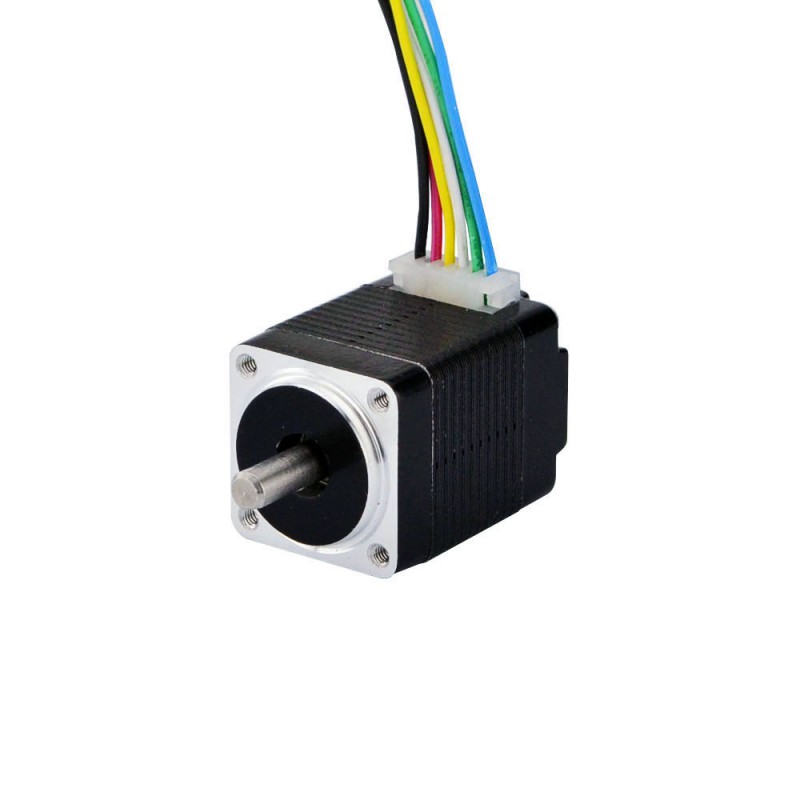

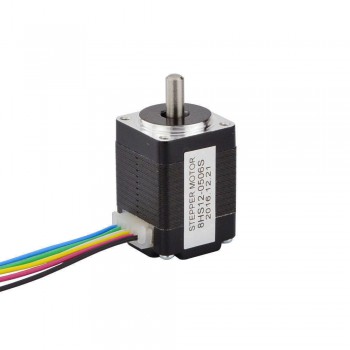

Ce moteur pas à pas unipolaire nema 8 avec un angle de pas de 1,8deg et une taille de 20x20x30mm. Il a 6 fils, chaque phase tire 0,5A, avec le couple de maintien 1,8Ncm (2,55oz.in).
Spécification électrique
- Numéro du modèle: 8HS12-0506S
- Type de moteur: Moteurs pas à pas unipolar
- Angle par pas: 1,8 deg
- Couple de maintien: 1,8Ncm(2,55oz.in)
- Courant/phase: 0,5A
- Tension nominale: 5,75V
- Résistance phase: 11,5ohms
- Inductance de Phase: 1,7mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 20 x 20mm
- Longueur du moteur: 30mm
- Type d'arbre: D-cut
- Diamètre de l'arbre: Φ4mm
- Longueur d'arbre: 10mm
- Longueur de D-Cut: 7mm
- Nombre de câble: 6
- Longueur de câble: 300mm
- Poids: 80g
Rapport
| A+ | O+ | A- | B+ | O- | B- |
| Rouge | Noir | Jaune | Bleu | Orange | Vert |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Unipolar |
| Couple de maintien (Ncm) | 1,8 |
| Couple de maintien (oz.in) | 2,55 |
| Inductance de Phase(mH) | 1,7 |
| Résistance de Phase(ohm) | 11,5 |
| Courant Nominal (A) | 0,5 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 28 |
| Taille du cadre(mm) | 20x20 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 4 |
| Longueur d'arbre(mm) | 10 |
| Nombre de câble | 6 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 60 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
