Comment réduire la vibration d'un moteur pas à pas biphasé?

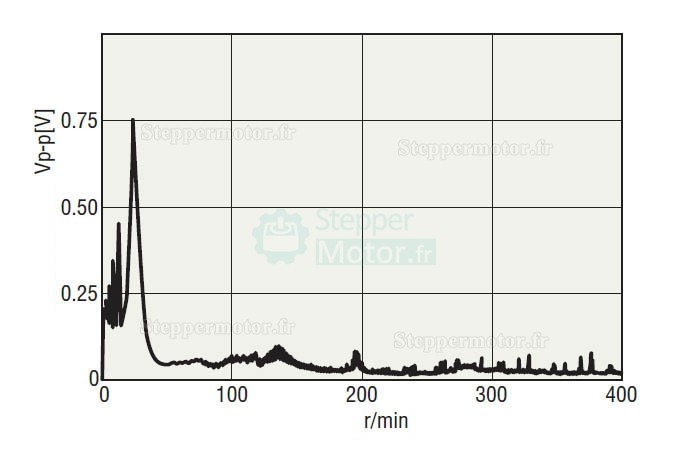

  Afin de résoudre le problème de vibration du moteur pas à pas hybride biphasé, il est d'abord nécessaire de comprendre le domaine de vitesse dans lequel le moteur pas à pas hybride biphasé vibre habituellement. Observez l'image ci-dessous :

  D'après la forme d'onde, nous pouvons voir que le moteur pas à pas hybride biphasé est plus susceptible de vibrer dans la plage de basse vitesse, particulièrement concentrée entre 0 et 50 tr/min, et cette plage de vitesse est la section à couple élevé du moteur pas à pas hybride à 2 phases. moteur pas à pas hybride phase.En conséquence, les clients rencontreront inévitablement des problèmes de vibration fréquemment.

  Voici plusieurs solutions courantes aux problèmes de vibrations qui dérangent souvent les techniciens.

  Méthode 1 pour réduire les vibrations : utilisez un pilote de moteur pas à pas doté de la technologie micropas

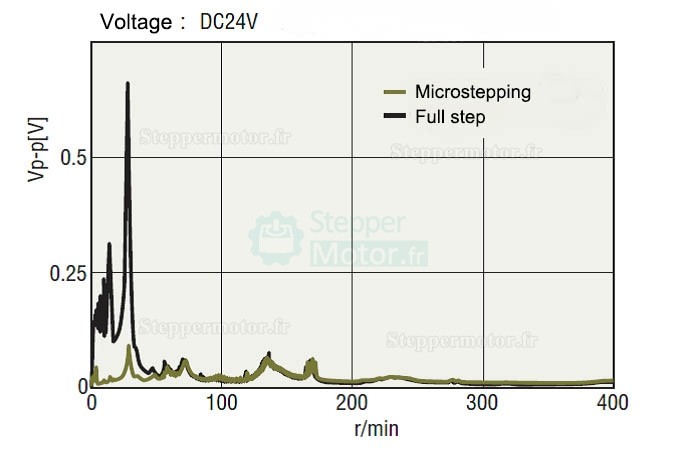

  En utilisant la technologie d'entraînement micro-pas pour subdiviser électriquement l'angle de pas, le moteur fonctionne plus facilement, ce qui rend le fonctionnement progressif dans la plage de basse vitesse plus fluide et améliore considérablement les vibrations, comme le montre la figure ci-dessous.

  Méthode 2 pour réduire les vibrations : utiliser des coussinets absorbant les chocs

  Installez un coussinet amortisseur sur le capot avant du moteur. L'énergie vibratoire est absorbée par le caoutchouc et convertie en énergie thermique, ce qui peut supprimer efficacement les vibrations.

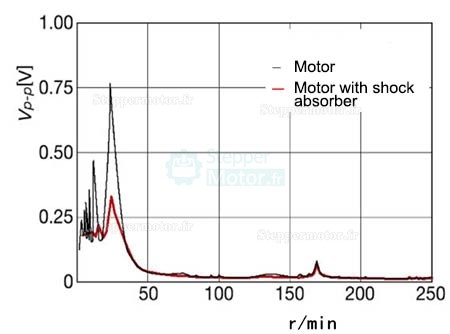

L'image ci-dessus montre la comparaison des effets avec et sans coussinets amortisseurs.

  Méthode 3 pour réduire les vibrations : utiliser un réducteur

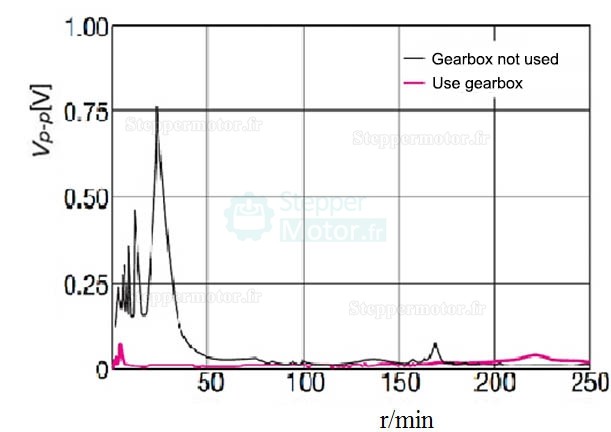

  Afin d'éviter les zones à basse vitesse où les vibrations sont susceptibles de se produire, vous pouvez d'abord augmenter la vitesse du moteur, puis utiliser un réducteur pour réduire la vitesse afin d'éviter la zone de résonance et obtenir l'effet de suppression des vibrations à basse vitesse.

  Steppermotor.fr propose une variété de types différents de réducteurs à engrenages, notamment des réducteurs planétaires, des réducteurs à arbres parallèles et des réducteurs de vers.
